SAF8544 Pluto传感器——雷达参考设计

PLUTO-SENSOR
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

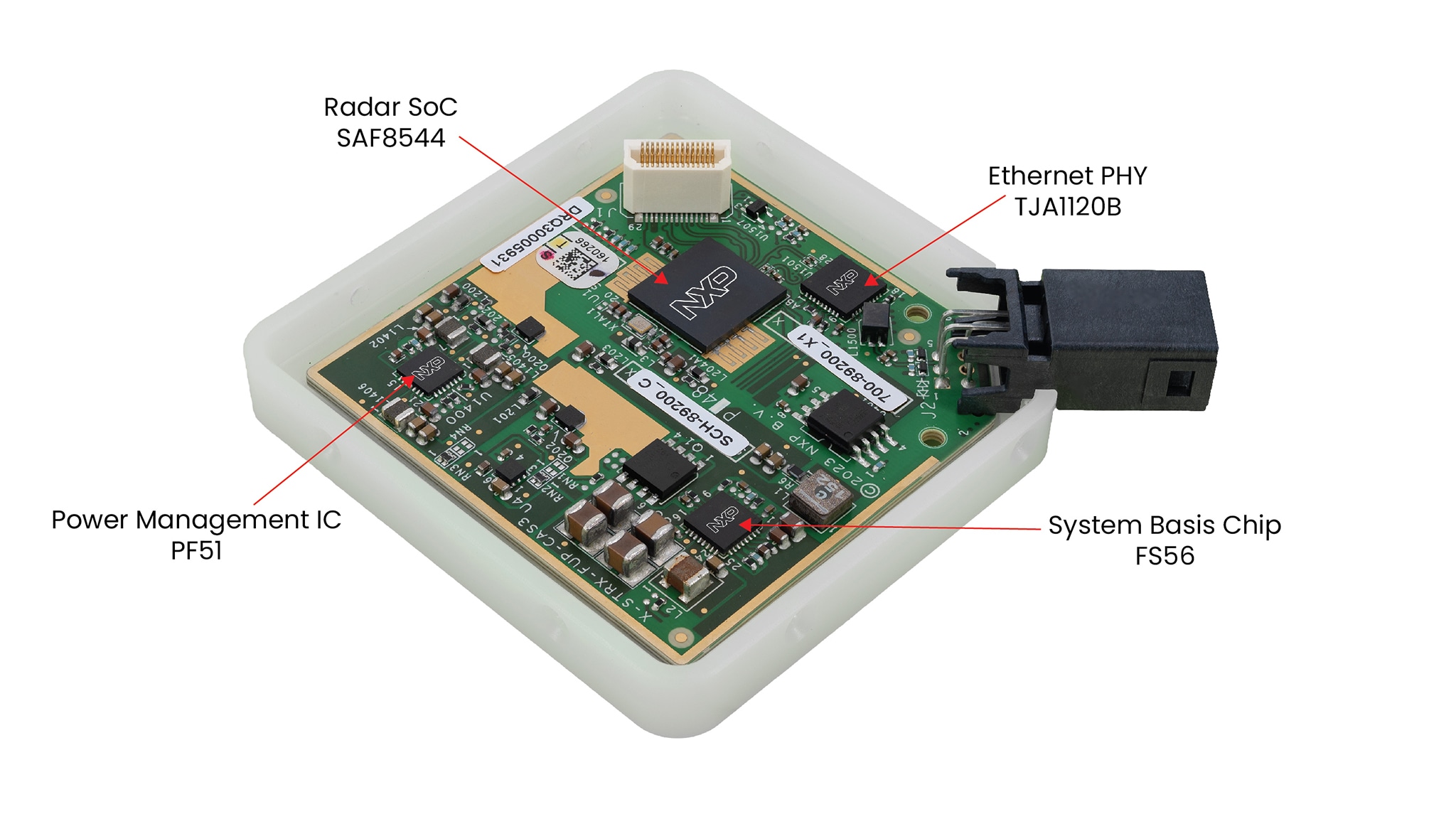

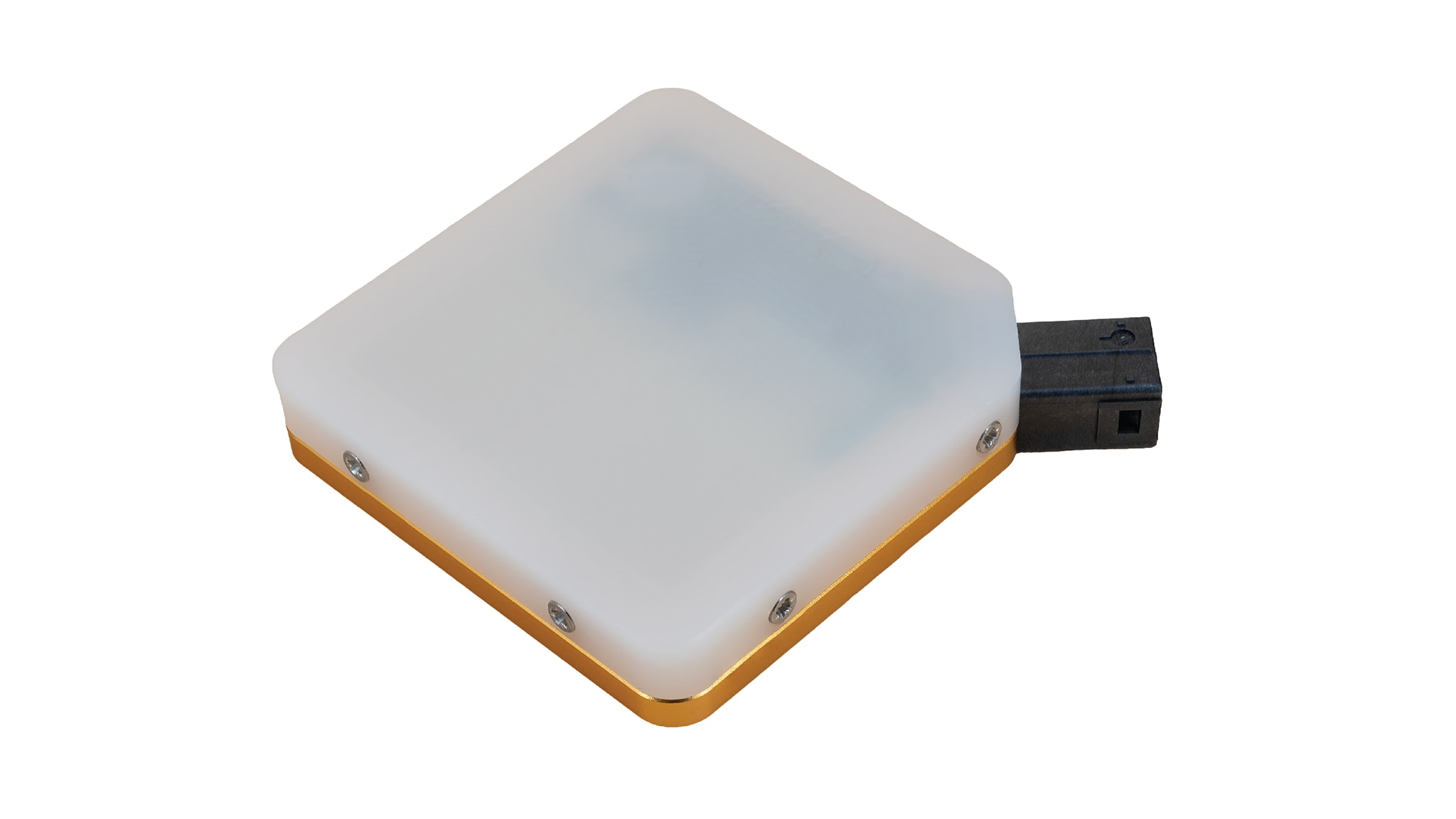

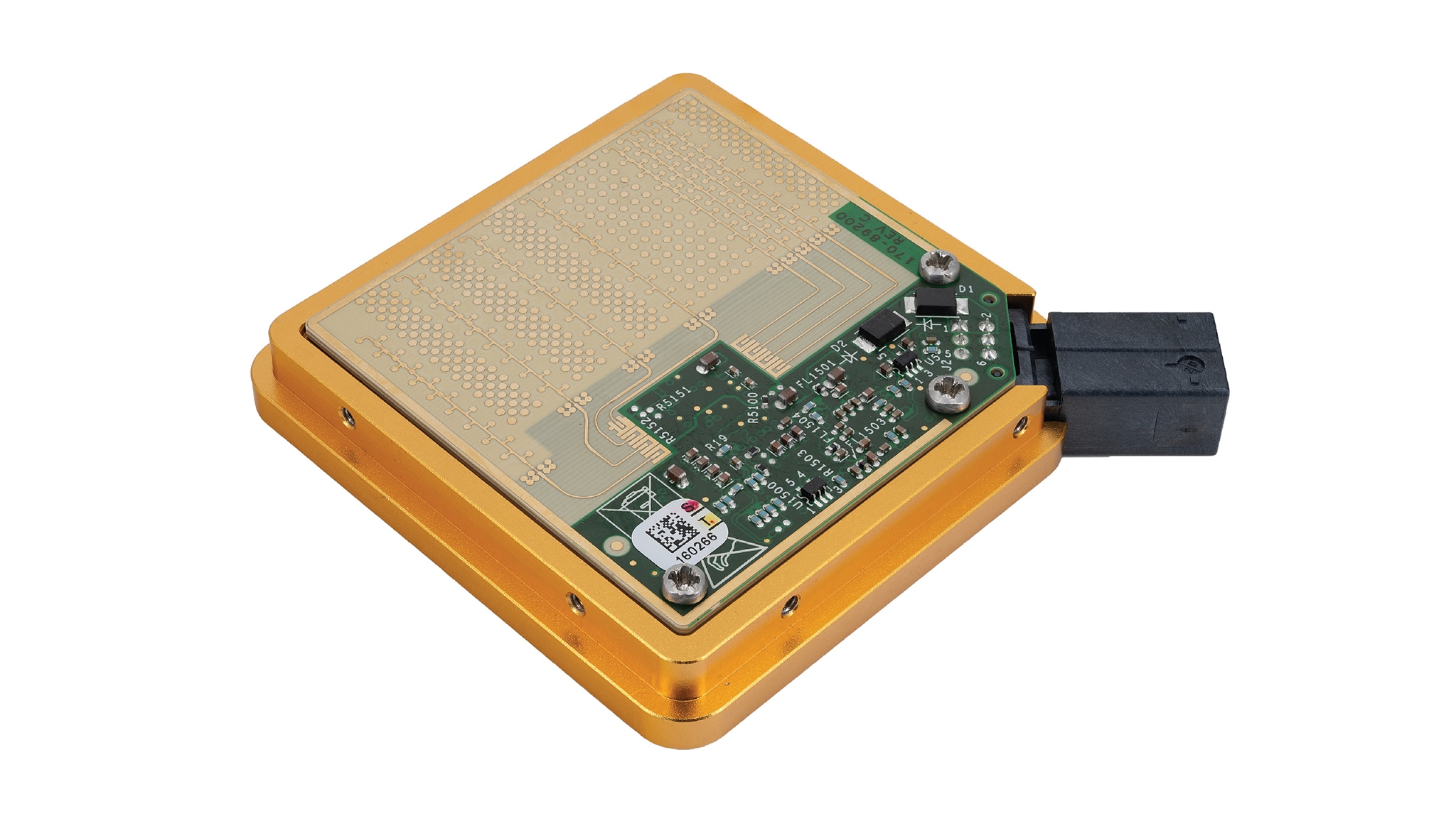

客户可使用Pluto雷达参考设计评估角雷达和前雷达应用。该参考设计在一个小的传感器中嵌入了SAF8544雷达单芯片SoC、TJA1120B 1000Base-T1以太网收发器以及优化的系统基础芯片FS56和PF51电源管理IC。4个发射器和4个接收器与贴片天线配对，尺寸非常小。此参考设计能够加快您的产品上市进程，并提供经过验证的系统解决方案。

SAF8544 Pluto传感器雷达参考设计仅供授权客户使用(需要保密协议)。如需了解其他信息 ，请联系支持人员 ，或当地的销售代表。

支持的器件

射频

雷达技术

  • SAF85XX: 高性能77GHz RFCMOS汽车雷达单芯片SoC

电源管理

PMIC

  • PF5103: 面向汽车应用的多通道（5通道）PMIC：3个LVBUCK和2个LDO，符合ASIL B/D安全等级

安全SBC

  • FS5600: 汽车双降压稳压器和控制器，带有电压监测器和看门狗定时器

接口

汽车以太网PHY

  • TJA1120: TJA1120，符合ASIL B标准的汽车以太网1000BASE-T1 PHY收发器
  • TJA1121: TJA1121，支持MACsec且符合ASIL B的1000BASE-T1汽车以太网PHY收发器

特性

紧凑型

  • PCB尺寸：50x50mm
  • 传感器尺寸：60x60x35mm

集成天线

  • 4个发射器和4个接收器

高性能

  • 有效范围>200m

灵活的数据输出

  • 支持原始数据捕获和处理后的雷达点云

接口

  • JTAG
  • CSI
  • QSPI
  • I²C
  • UART
  • CAN

功耗

  • 室温下为2.25W
  • 占空比为50%

重量

  • 重量≈100g
