TJA1104，支持MACsec且符合ASIL B安全等级的100BASE-T1汽车以太网PHY收发器
产品详情
特性
主要特性
- IEEE802.1AE-2018 MACsec实现了全线速性能
- 符合ISO26262 ASIL B功能安全标准
- 符合IEEE802.3bw的100BASE-T1 PHY
- 符合OPEN Alliance TC-1的高级PHY功能
- 符合IEEE1588v2/802.1AS的时间戳
- 符合OPEN Alliance TC-10的睡眠/唤醒功能
- 单电源

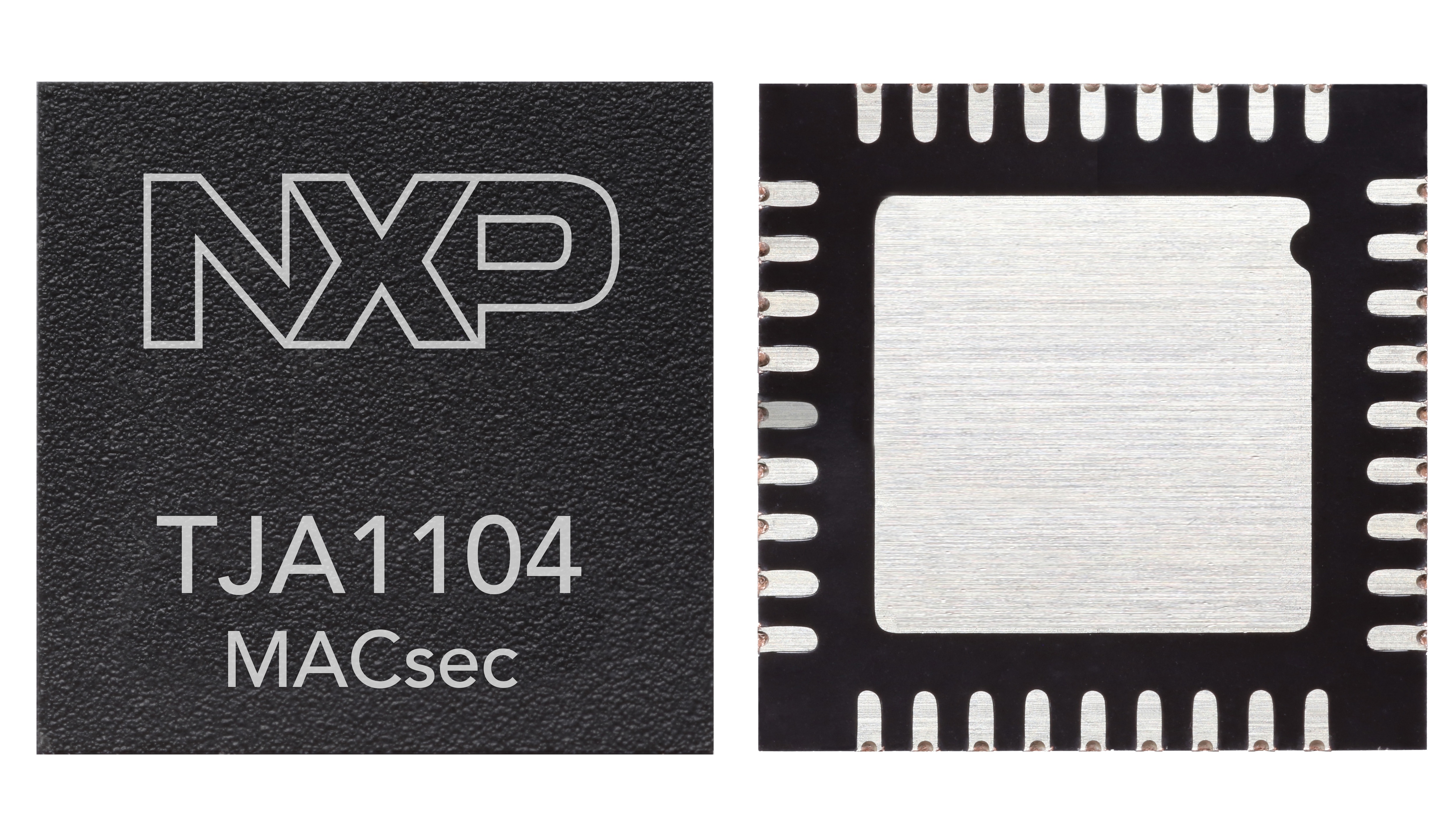

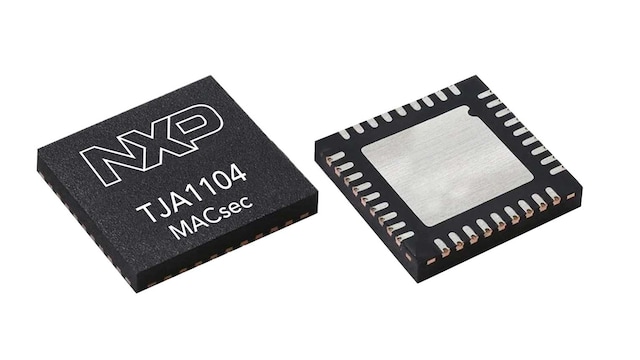

- 带可润湿侧翼(wettable flank)的HVQFN36(6x6mm)封装
- 适用于汽车用例
- 包括启动自检
- 符合AEC-Q100 1级标准
可扩展性
- 可与TJA1103兼容
- 可与TJA1120兼容
- 实现优化的平台设计
重要信息
- TJA1104芯片、文档和软件仅供授权的NDA客户使用。如需了解其他信息 ，请联系支持人员或当地的销售代表
产品计划
购买/参数
2 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装类型 | Number of pins | 产品类别 | Number of Ports | xMII Interfaces | AEC-Q100 Temperature Range | TC10 support | Single Supply | Safety Level | ESD Robustness | 诊断 | 其他特性 | NXP Software |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | HVQFN36 | 36 | 100BASE-T1 PHY | 1 | 1 x MII/RMII/RGMII - 1.8/2.5/3.3V | grade 1 | Yes | yes | up to ASIL B | ±15 kV HBM | OPEN Alliance TC-1 advanced PHY features | 802.1AS-2020 timestamping, IEEE1588v3, MACSEC enabled | Linux driver, Real-Time drivers (AUTOSAR and non-AUTOSAR) | |||
正常供应 | HVQFN36 | 36 | 100BASE-T1 PHY | 1 | 1 x SGMII - 1.8/2.5/3.3V | grade 1 | Yes | yes | up to ASIL B | ±15 kV HBM | OPEN Alliance TC-1 advanced PHY features | 802.1AS-2020 timestamping, IEEE1588v3, MACSEC enabled | Linux driver, Real-Time drivers (AUTOSAR and non-AUTOSAR) |
2 文件
紧凑列表
应用笔记 (1)
简介 (1)
设计资源
硬件
快速参考恩智浦
板类型.
5 硬件
-
评估板和开发板以太网PHY评估套件
-
评估板和开发板SJA1110以太网交换机多千兆安全评估板
试生产 -
评估板和开发板TJA11xx PHY的SABRE开发板
-
评估板和开发板TJA11xx PHY的评估基板
-
参考设计模块化区域控制器参考设计
试生产
软件
快速参考恩智浦 软件类型.
2 软件文件
-
BSP及设备驱动
TJA11xx Linux driver for IEEE 802.3 Clause 45 managed PHYs
-
BSP及设备驱动
XJA11XX Ethernet Phy Real-Time Drivers AUTOSAR 4.4 (ISO26262) License
注意: 推荐在电脑端下载软件，体验更佳。
工程服务
如需恩智浦直接支持，请参阅 工程服务.
1 工程服务
-
独立设计公司(IDH)
Elektrobit DLE Digital Life Experience
要查找支持该产品的其他合作伙伴产品，请访问我们的 合作伙伴市场.
