TJA1120，符合ASIL B标准的汽车以太网1000BASE-T1 PHY收发器
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

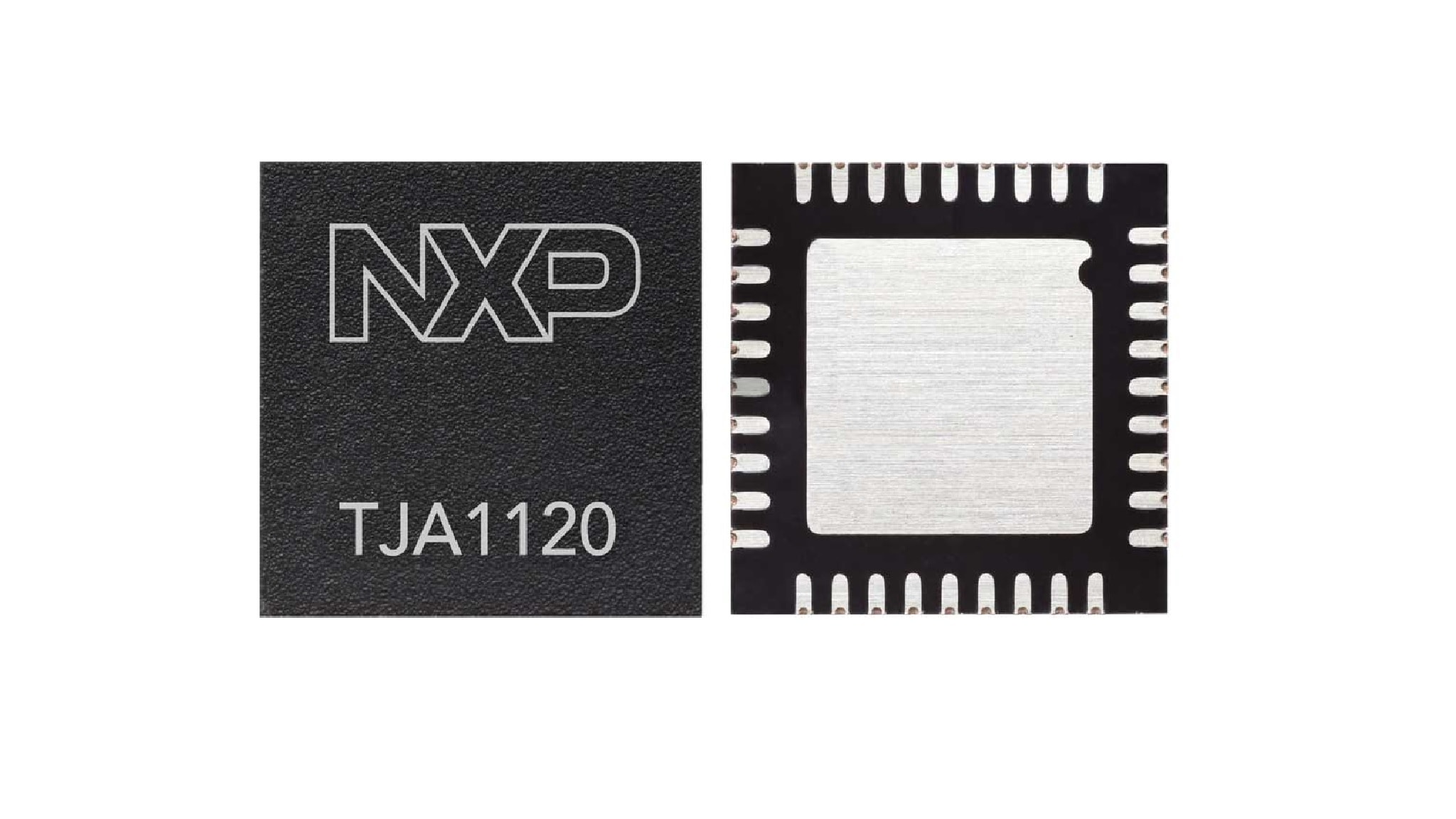

TJA1120是恩智浦的1000BASE-T1 PHY，可将汽车以太网速度等级扩展到1Gbps。该器件采用紧凑型封装HVQFN36（6x6mm），适用于空间受限的使用情况。该PHY与TJA1103兼容，平台设计的组装选项配备优化的PHY产品，支持100Mbps或1Gbps数据速率。TJA1120支持屏蔽（STP）和非屏蔽双绞线（UTP）电缆应用。该PHY根据ISO26262标准开发，符合ASIL B安全级别。它通过以太网数据线集成了符合OPEN Alliance TC-10标准的唤醒转发功能。
产品详情
特性
主要特性
- 符合IEEE802.3 bp标准的1000BASE-T1 PHY
- 获得AEC-Q1001级认证
- HVQFN 36引脚封装（6×6mm）
- RGMII (TJA1120A)或SGMII (TJA1120B)
- OPEN Alliance TC-10
适用于汽车用例
- 符合ISO26262标准，达到ASIL B安全级别
- 支持IEEE1588v2和802.1AS-rev 2步时间戳
- 支持屏蔽和非屏蔽双绞线电缆
- 增强的集成脉冲整形，实现低射频发射
诊断
- 符合Open alliance TC-12的高级PHY功能
- 内置自检(BIST)
- 实时监测链路稳定性和数据质量
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 7 硬件
-
评估板和开发板以太网PHY评估套件
-
评估板和开发板TJA11xx PHY的SABRE开发板
-

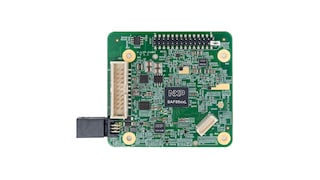

评估板和开发板带天线的SAF86xxL评估套件
-
