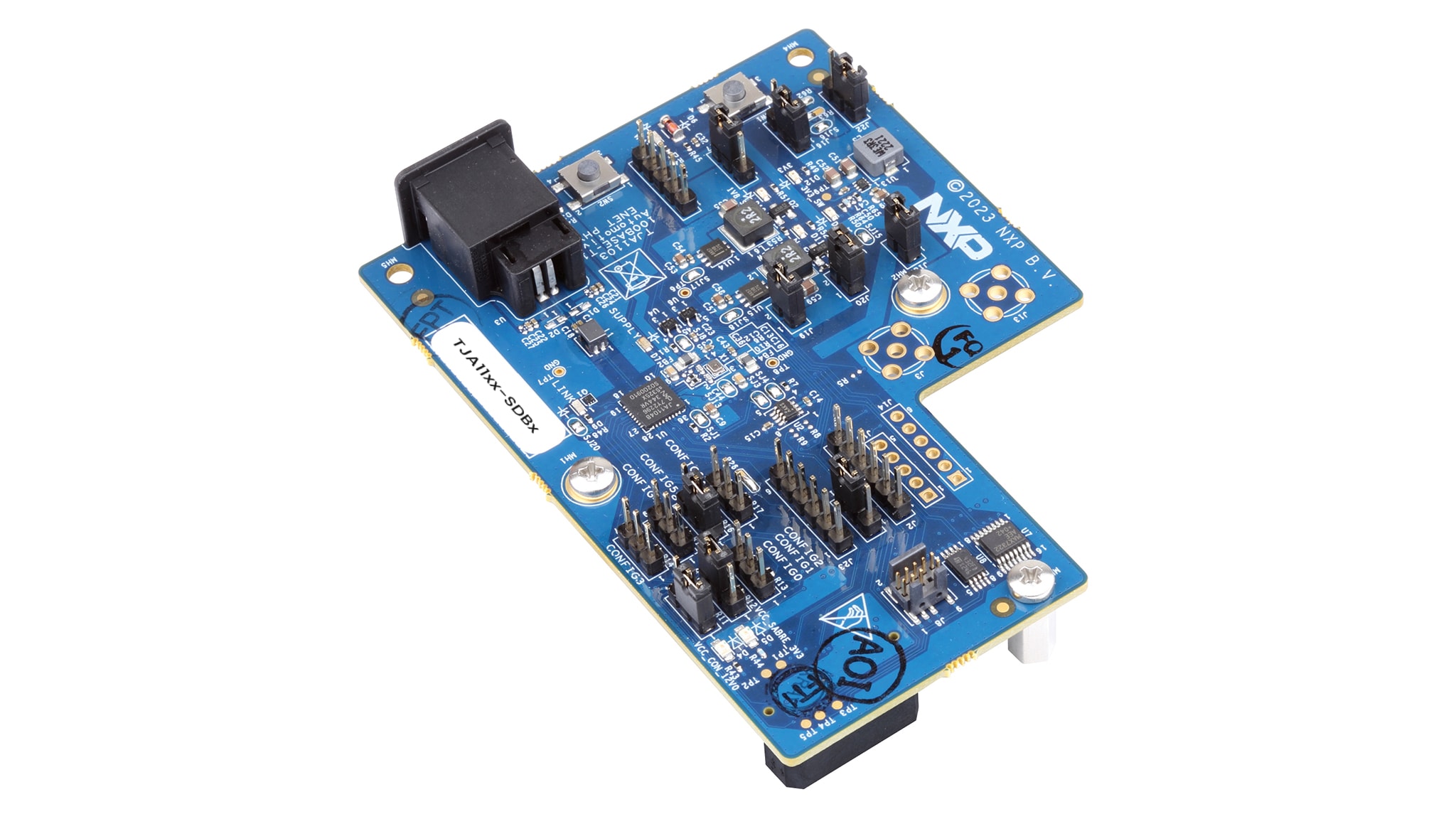

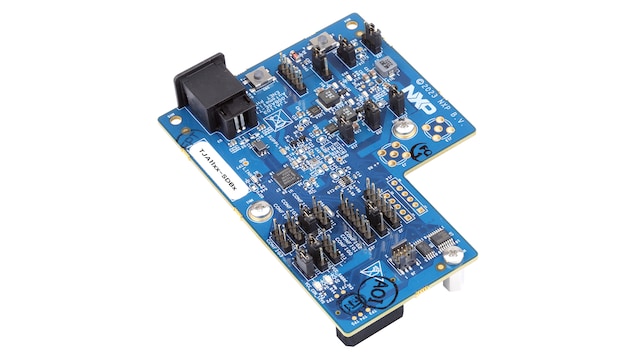

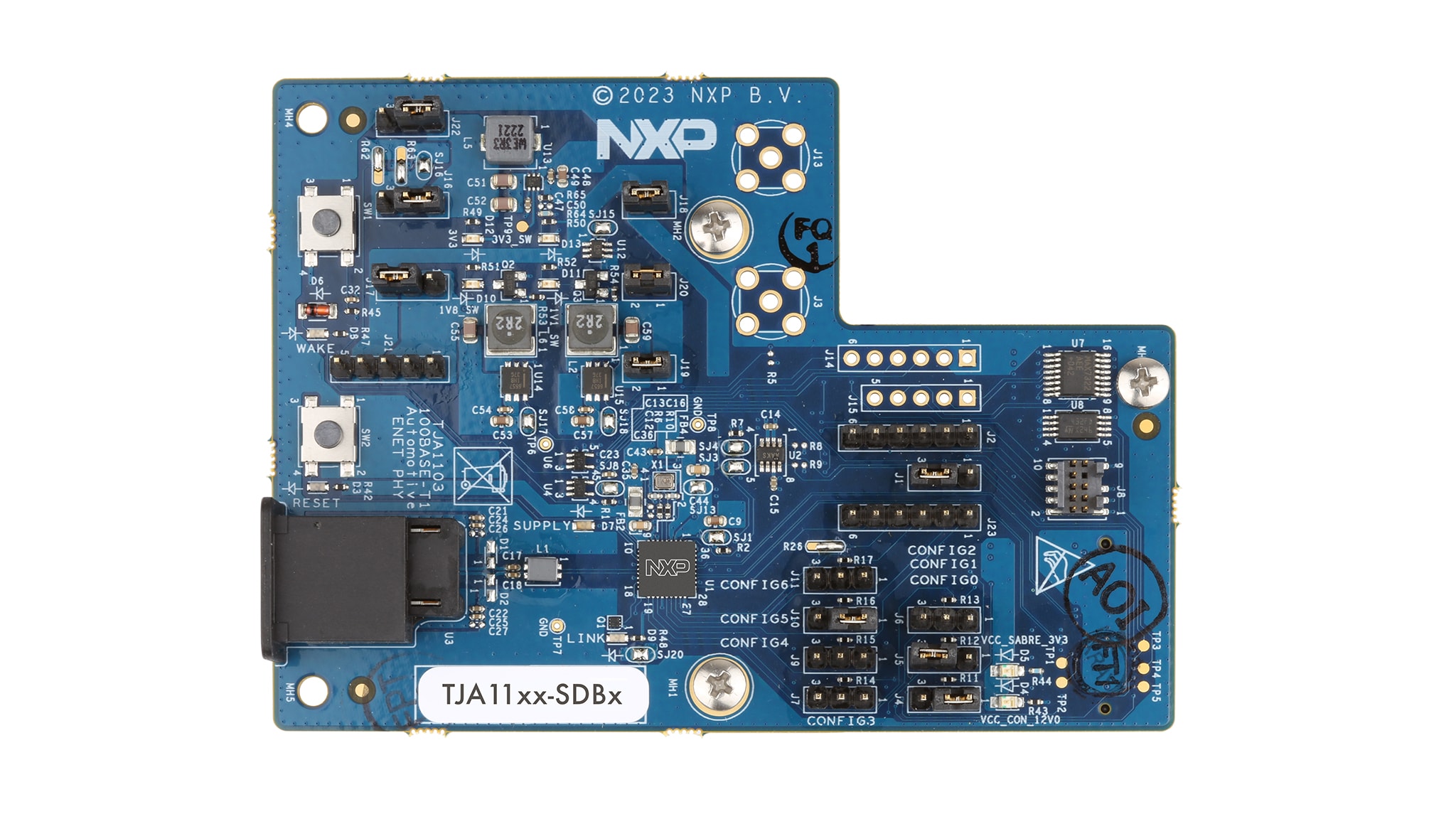

TJA11xx PHY的SABRE开发板

TJA11xx-SDBx

滚动图片以放大

TJA11xx-SDBx SABRE开发板是专门用于评估SGMII和RGMII的工具。根据命名规则，TJA11xx-SDBR和TJA11xx-SDBS分别包含了RGMII和SGMII。

为了实现快速应用原型设计，各种恩智浦系统开发板都采用了通用SABRE接头；例如，我们最新的雷达SoC。

这些板提供了一个参考设计，用于在PHY产品系列中实现从100BASE-T1到1000BASE-T1的速度等级扩展，无论是否包含MACsec。同一块板可根据需要选择搭载TJA1103、TJA1104或TJA1120。

需要注意的是，在SABRE接头的帮助下，TJA11xx-SDBx板可以与S32K和S32G µP/µC评估板顺利对接。

框图

TJA11xx-SDBx

TJA11xx-SDBx Block Diagram
获取框图PDF

支持的器件

接口

汽车以太网PHY

  • TJA1103: TJA1103，符合ASIL B安全标准的汽车以太网100BASE-T1 PHY收发器
  • TJA1104: TJA1104，支持MACsec且符合ASIL B安全等级的100BASE-T1汽车以太网PHY收发器
  • TJA1120: TJA1120，符合ASIL B标准的汽车以太网1000BASE-T1 PHY收发器
  • TJA1121: TJA1121，支持MACsec且符合ASIL B的1000BASE-T1汽车以太网PHY收发器

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

S32G汽车网络处理器

  • S32G3: S32G3汽车网络处理器
  • S32G2: 汽车网络的S32G2处理器

S32Z和S32E实时处理器

  • S32Z2: S32Z2安全可靠的高性能实时处理器

特性

连接

  • 100BASE-T1和1000BASE-T1汽车以太网

通用规格

  • 快速评估TJA1104(100BASE-T1)和TJA1120(1000BASE-T1)的功能
  • 支持MII/RMII/RGMII（以R结尾的PN）
  • 支持SGMII（以S结尾的PN）
  • SMA和JTAG连接器
  • 电压和电流分接点
  • 可通过引脚排针访问的控制信号
  • 通过跳线设置来配置引脚捆扎
  • 用于禁止和唤醒输入/输出的控制信号
  • 多个电源选项

购买选项

TJA1104-SDBS-Image

点击展开

  • TJA1104-SDBS
    正常供应

  • SABRE Development Board for TJA1104 (SGMII) PHY.

  • 套件包含：

    • 完成组装和测试的TJA1104-SDBS评估板，放在防静电袋中
    • 线缆：带两个MateNET连接器的UTP

    注：访问TJA11xx-SDBx文档需要保密协议(NDA)。

  • $212.30 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 19
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
TJA1104-SDBR-Image

点击展开

  • TJA1104-SDBR
    正常供应

  • SABRE Development Board for TJA1104 (RGMII) PHY.

  • 套件包含：

    • 完成组装和测试的TJA1104-SDBR评估板，放在防静电袋中
    • 线缆：带两个MateNET连接器的UTP

    注：访问TJA11xx-SDBx文档需要保密协议(NDA)。

  • $210.92 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
TJA1120-SDBS-Image

点击展开

  • TJA1120-SDBS
    正常供应

  • SABRE Development Board for TJA1120 (SGMII) PHY.

  • 套件包含：

    • 完成组装和测试的TJA1120-SDBS评估板，放在防静电袋中
    • 线缆：带两个MateNET连接器的UTP

    注：访问TJA11xx-SDBx文档需要保密协议(NDA)。

  • $212.30 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
TJA1120-SDBR-Image

点击展开

  • TJA1120-SDBR
    正常供应

  • SABRE Development Board for TJA1120 (RGMII) PHY.

  • 套件包含：

    • 完成组装和测试的TJA1120-SDBR评估板，放在防静电袋中
    • 线缆：带两个MateNET连接器的UTP

    注：访问TJA11xx-SDBx文档需要保密协议(NDA)。

  • $210.92 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
TJA1103-SDBS-Image

点击展开

  • TJA1103-SDBS
    正常供应

  • SABRE Development Boards for TJA11xx PHYs.

  • 套件包含：

    • 完成组装和测试的TJA1103-SDBS评估板，放在防静电袋中
    • 线缆：带两个MateNET连接器的UTP
  • $212.30 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
N true 0 TSPTJA11xx-SDBxzh 2 用户指南 User Guide t792 1 简介 Fact Sheet t523 1 zh zh 1 1 English Getting started with the TJA11xx-SDBx evaluation board family. 1715806318063720307369 Y 1715806318063720307369 GS-TJA11xx-SDBx GS-TJA11xx-SDBx /document/guide/getting-started-with-the-tja11xx-sdbx-evaluation-board-family:GS-TJA11xx-SDBx HTML 0 TSP 2024-05-15 GS-TJA11xx-SDBx TSP User Guide 132339537837198660 2025-01-21 en May 28, 2024 User Guide t792 用户指南 User Guide Y Getting Started with the TJA11xx-SDBx Evaluation Board Family false zh 简介 Fact Sheet 1 2 0 English TJA1104 is the first MACsec enabled product of NXP’s successful family of 100BASE-T1 Automotive Ethernet PHYs. It addresses the security concerns for future networks and provides an efficient HW based solution with MACsec. 1686150257419698300450 TSP 254.8 KB None None documents None 1686150257419698300450 /docs/en/fact-sheet/TJA1104FS.pdf 254760 /docs/en/fact-sheet/TJA1104FS.pdf TJA1104FS documents N N 2023-06-07 TJA1104: MACsec Enabled and ASIL B Compliant 100BASE-T1 Ethernet PHY Fact Sheet /docs/en/fact-sheet/TJA1104FS.pdf /docs/en/fact-sheet/TJA1104FS.pdf Fact Sheet N 736675474163315314 2024-05-22 pdf N en May 3, 2024 736675474163315314 Fact Sheet Y N TJA1104: MACsec Enabled and ASIL B Compliant 100BASE-T1 Ethernet PHY Fact Sheet false 0 TJA11xx-SDBx downloads zh-Hans true 0 Y TSP Y Y 用户指南 1 2024-05-15 1715806318063720307369 TSP 1 May 28, 2024 User Guide 用户指南 Getting started with the TJA11xx-SDBx evaluation board family. Y GS-TJA11xx-SDBx English 0 User Guide 2025-01-21 /document/guide/getting-started-with-the-tja11xx-sdbx-evaluation-board-family:GS-TJA11xx-SDBx Getting Started with the TJA11xx-SDBx Evaluation Board Family GS-TJA11xx-SDBx TSP 132339537837198660 User Guide en Y t792 HTML GS-TJA11xx-SDBx 1715806318063720307369 简介 1 /docs/en/fact-sheet/TJA1104FS.pdf 2023-06-07 1686150257419698300450 TSP 2 May 3, 2024 Fact Sheet TJA1104 is the first MACsec enabled product of NXP’s successful family of 100BASE-T1 Automotive Ethernet PHYs. It addresses the security concerns for future networks and provides an efficient HW based solution with MACsec. None /docs/en/fact-sheet/TJA1104FS.pdf English documents 254760 None 736675474163315314 2024-05-22 N /docs/en/fact-sheet/TJA1104FS.pdf TJA1104: MACsec Enabled and ASIL B Compliant 100BASE-T1 Ethernet PHY Fact Sheet /docs/en/fact-sheet/TJA1104FS.pdf documents 736675474163315314 Fact Sheet N en None Y pdf 0 N N TJA1104: MACsec Enabled and ASIL B Compliant 100BASE-T1 Ethernet PHY Fact Sheet 254.8 KB TJA1104FS N 1686150257419698300450 true Y Tools

文档

快速参考恩智浦 文档类别.

筛选条件

2 文件

紧凑列表

Related Hardware

快速参考恩智浦 板类型.
筛选条件

2 硬件

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

软件

快速参考恩智浦 软件类型.

筛选条件

2 软件文件

  • BSP及设备驱动

    TJA11xx Linux driver for IEEE 802.3 Clause 45 managed PHYs

    EXTERNAL FILE版本 0.1Nov 24, 2021TJA11XX-LINUX-DRIVER
    下载
  • BSP及设备驱动

    XJA11XX Ethernet Phy Real-Time Drivers AUTOSAR 4.4 (ISO26262) License

    FLEXERA版本 1.0.7Dec 20, 20241 KBSWXJA11XX-SEPHY44D
    下载
