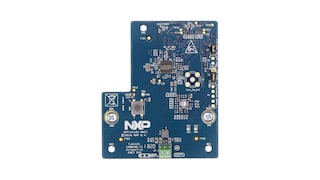

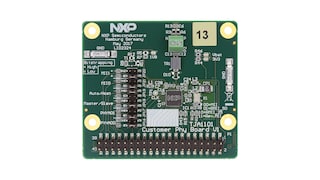

TJA1101B，符合IEEE 100BASE-T1标准的汽车以太网PHY收发器

TJA1101 正常供应

滚动图片以放大

TJA1101B是成功的TJA1101A的改进版。高性能、单端口汽车以太网PHY符合IEEE 100BASE-T1。该器件符合所有最新的一致性测试规范，包括OPEN联盟EMC规范2.0。

  • 按照ISO26262标准设计，符合ASIL-A安全等级要求，简化安全汽车的设计
  • TJA1101B专为汽车应用而设计且符合相关标准，在长达15米的非屏蔽双绞线(UTP)上，提供100Mbit/s发送和接收能力。
  • 高集成度的器件设计可靠，MDI路径中无需外部滤波器和ESD保护组件
  • 通过在数据线上实现完全符合OPEN联盟TC-10标准的睡眠和唤醒转发，并通过更换专用唤醒线路节省了线路成本和重量，从而证明了其未来的可靠性。

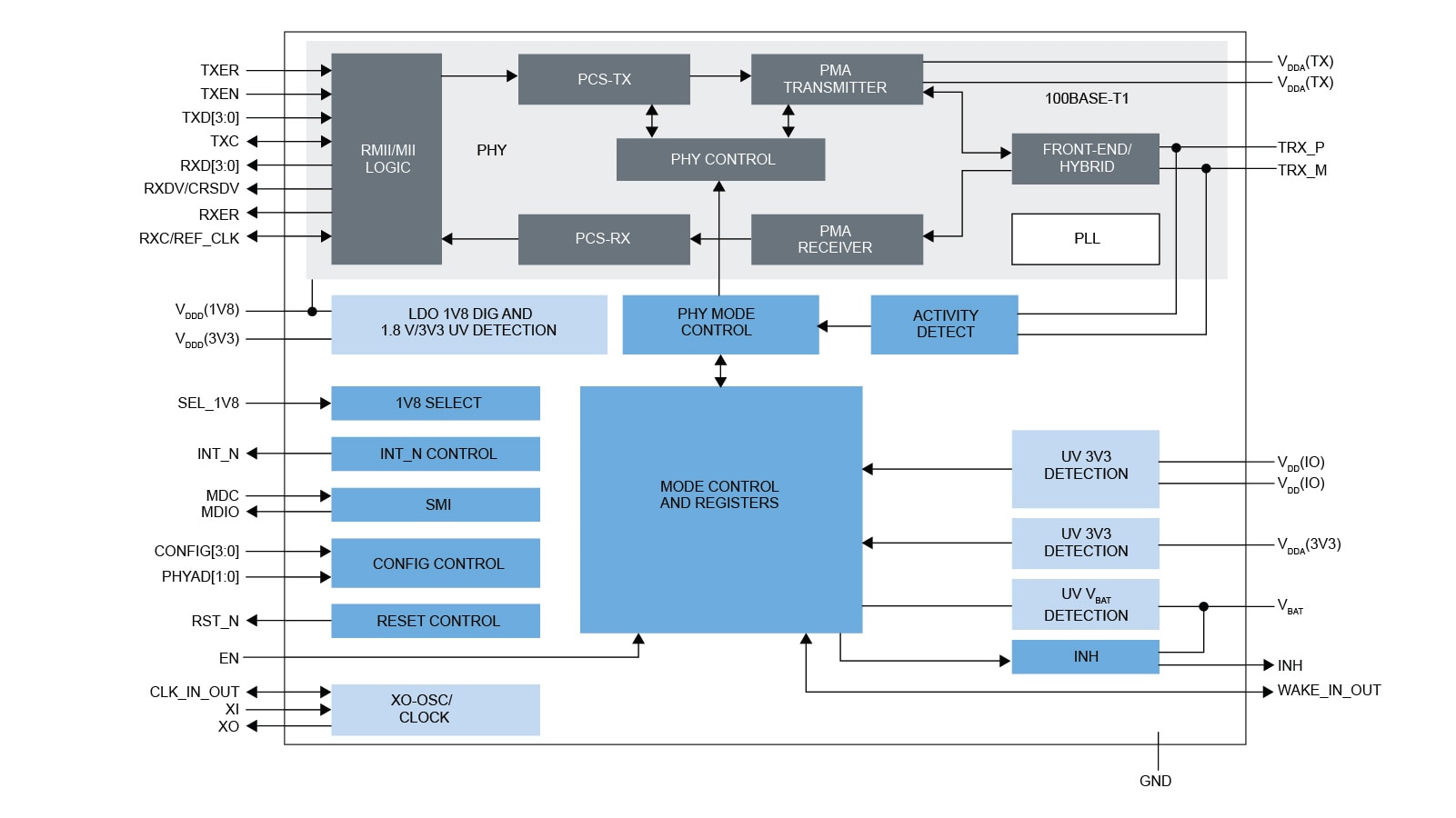

框图

TJA1101B

TJA1101B Block Diagram
获取框图PDF

特性

通过汽车应用认证

  • 获得AEC-Q100 1级认证
  • 环境温度：-40°C至125°C

符合IEEE 100BASE-T1标准的PHY收发器

  • 能够与任何符合IEEE 100BASE-T1和OABR标准的PHY设备互联互通
  • 在一根非屏蔽双绞线(UTP)上提供100Mbps以太网传输速率
  • 具有耐用ESD保护的MDI：
    • 通过IEC62228-5 IV级认证
    • 根据IEC61000-4-2，在+/-8kV范围内提供保护

符合OPEN联盟TC-10的睡眠/唤醒

  • 通过数据线完成睡眠和唤醒转发功能
  • 可降低线缆成本，减轻重量
  • 与Vbat直接连接，可简化电源管理

ISO26262 ASIL-A

  • 安全手册可用于支持系统级安全目标

适用于汽车用例

  • MDI引脚无需外部滤波器或ESD保护
  • 线缆极性检测和自动校正
  • 支持单3.3V电源
  • 直接连接至Vbat

高级诊断功能

  • 实时信号质量指示
  • 欠压检测无间隙
  • 接线错误诊断

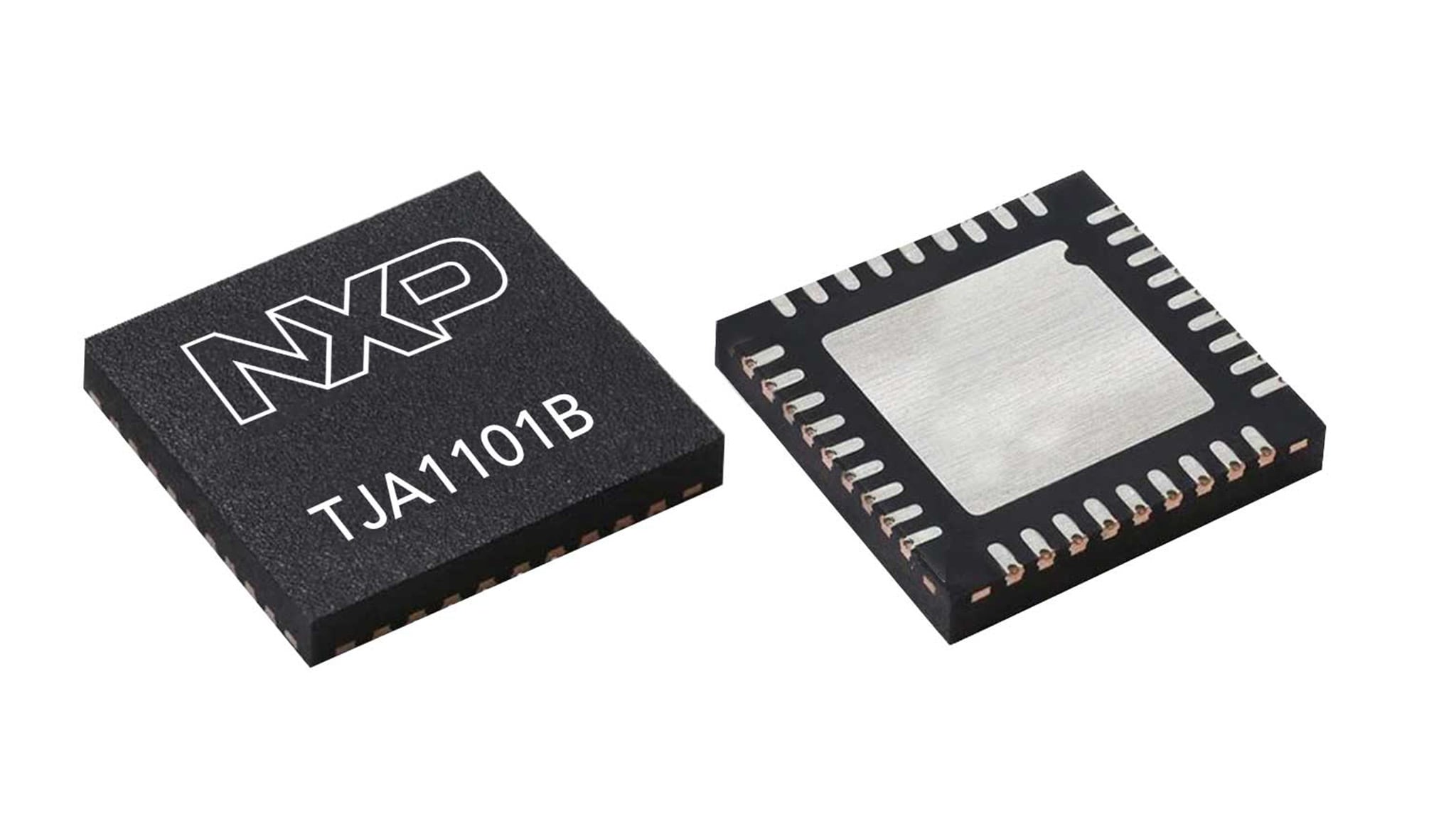

带可润湿侧翼(wettable flank)的HVQFN36(6mmx6mm)封装

  • 支持AOI的PCB小规格

更多

购买/参数

1 结果

包含 0 不推荐用于新设计

部件

展开描述

订购

计算机辅助设计模型

状态

封装类型

Number of pins

产品类别

Number of Ports

xMII Interfaces

AEC-Q100 Temperature Range

TC10 support

Single Supply

Safety Level

ESD Robustness

诊断

其他特性

NXP Software

TJA1101BHN
数据手册

正常供应

HVQFN36

36

100BASE-T1 PHY

1

1 x MII/RMII - 3.3V

grade 1

Yes - Vbat Pin available

yes

up to ASIL A

±6 kV HBM, ±8 kV IEC61000-4-2

Diagnosis of Cabling Errors, Real-time Signal Quality Indicator, Under Voltage Detection

Direct Vbat

Classic AUTOSAR driver, Linux driver
