汽车以太网100BASE-T1 PHY客户评估板

OM14500-TJA1101 正常供应

滚动图片以放大

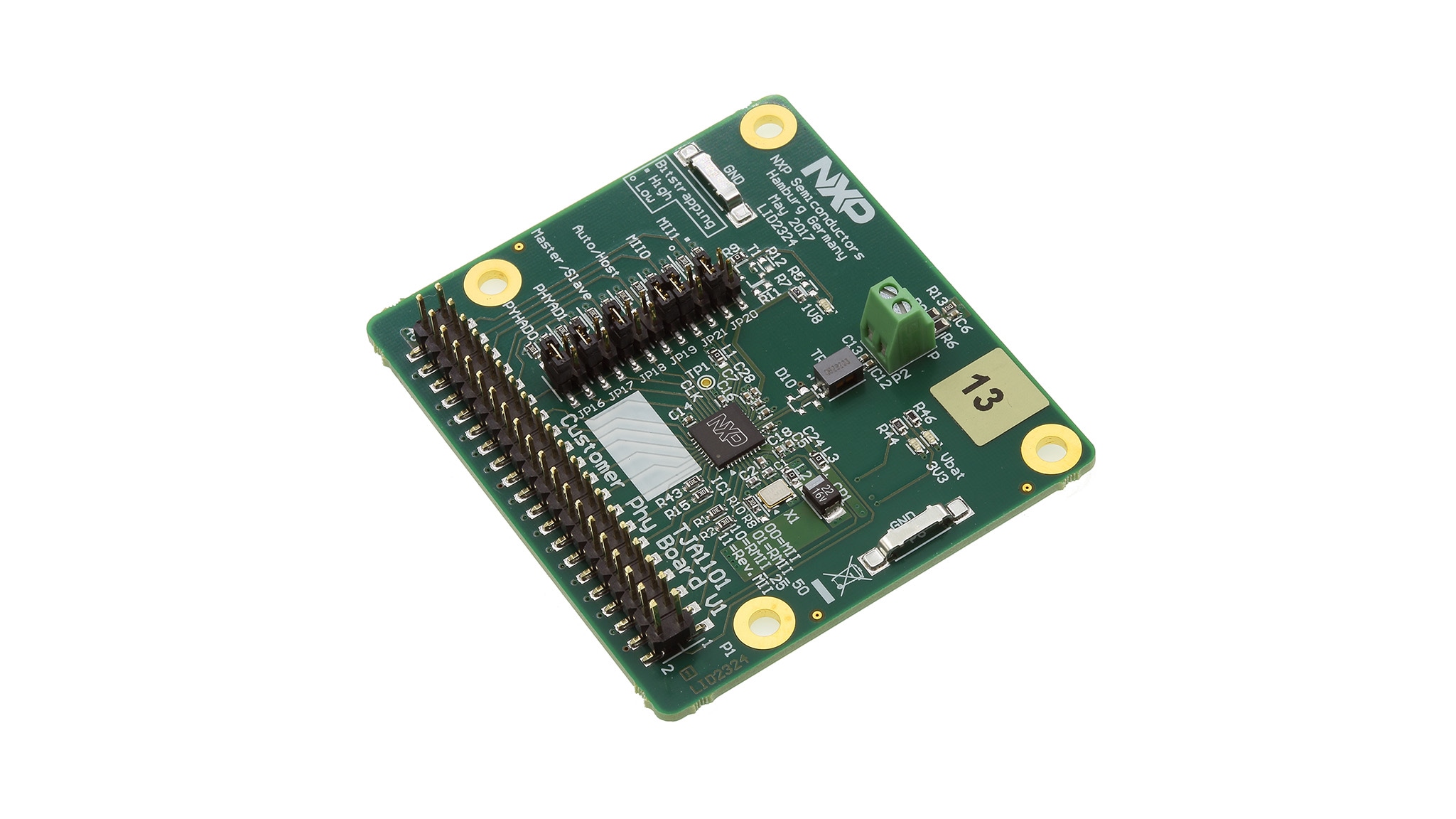

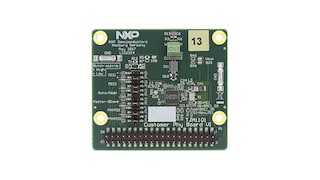

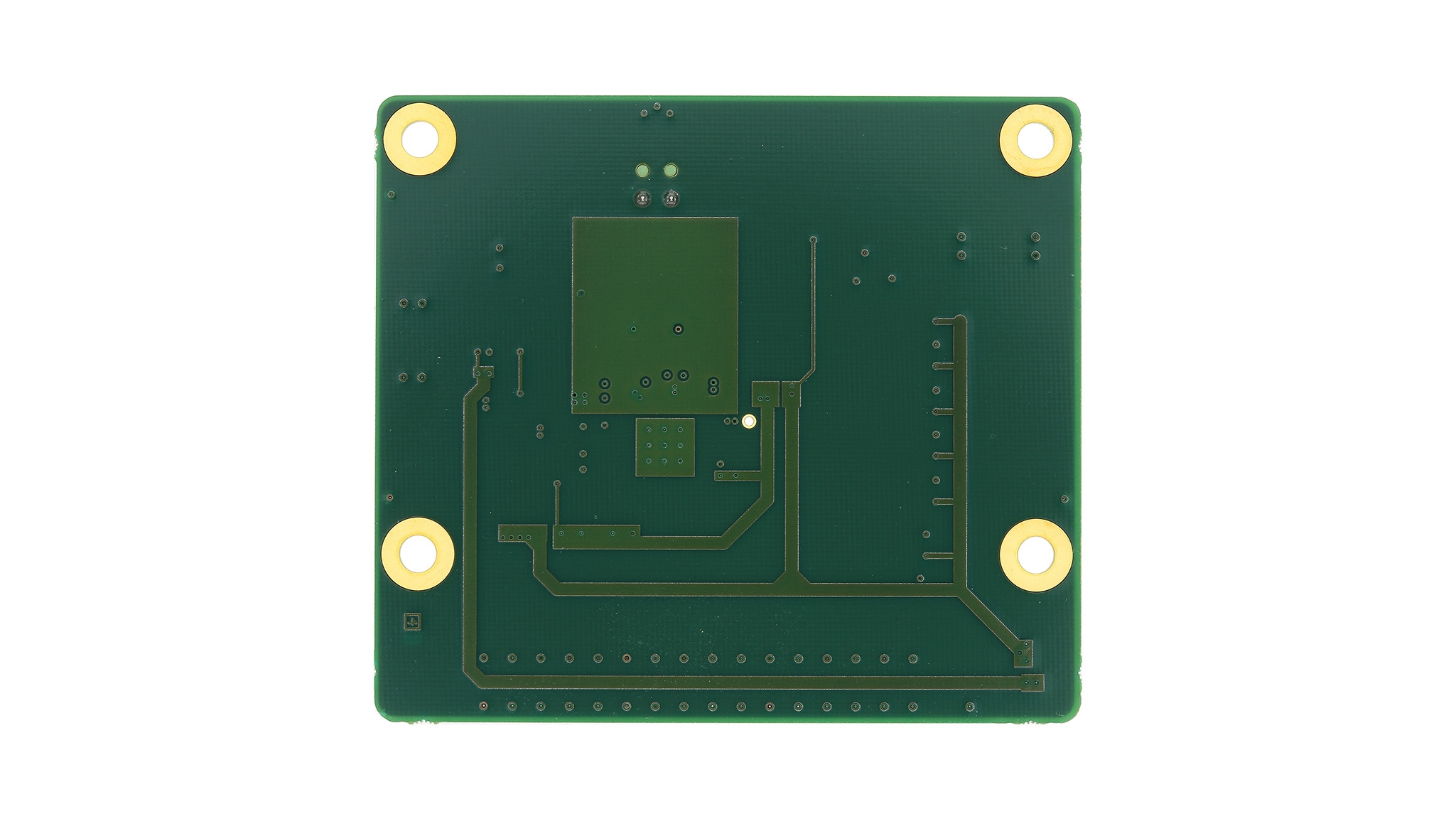

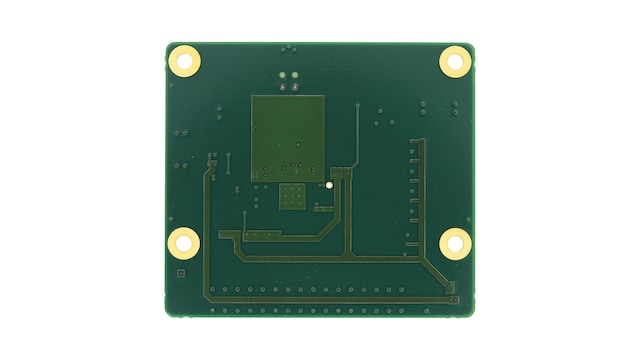

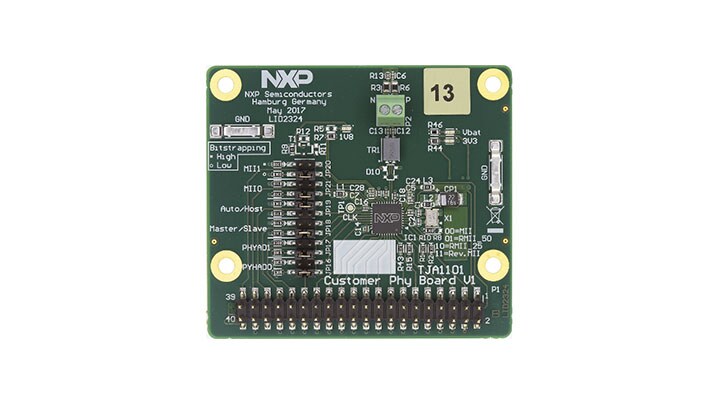

OM14500/TJA1101评估板是一款低成本的硬件开发工具，支持100BASE-T1 PHY收发器TJA1101的功能评估。

该试验电路板可直接访问芯片的MDI和MII接口。40引脚的标准接头可快速连接到主机控制器。简单的螺旋式连接器可灵活地适应(非屏蔽)双绞线。跳接线设置可在启动期间处理芯片配置。

使用跳线设置来配置内部MII环回，可使该设备处于中继器模式。

支持的器件

接口

汽车以太网PHY

  • TJA1101: TJA1101B，符合IEEE 100BASE-T1的汽车以太网PHY收发器

特征

通用规格

  • TJA1101快速功能评估
  • 简单的芯片配置
  • 通过跳接线设置来配置引脚捆扎
  • 主机控制器MII的40引脚标准接头(2.54mm间距)

连接

  • ECU原型设计阶段的100BASE-T1连接

组件

  • 包装盒中提供双绞线电缆
  • 简单电缆组件的螺旋式连接器
  • 通过板载LED提供芯片状态报告

购买选项

OM14500-Image

点击展开

  • OM14500
    正常供应

  • 100BASE-T1 PHY Evaluation Board.

    • 1x TJA1101客户评估板
    • 1个非屏蔽双绞线(UTP)电缆(汽车级)
购买选项
