S32K1汽车通用微控制器

S32K1 正常供应

滚动图片以放大

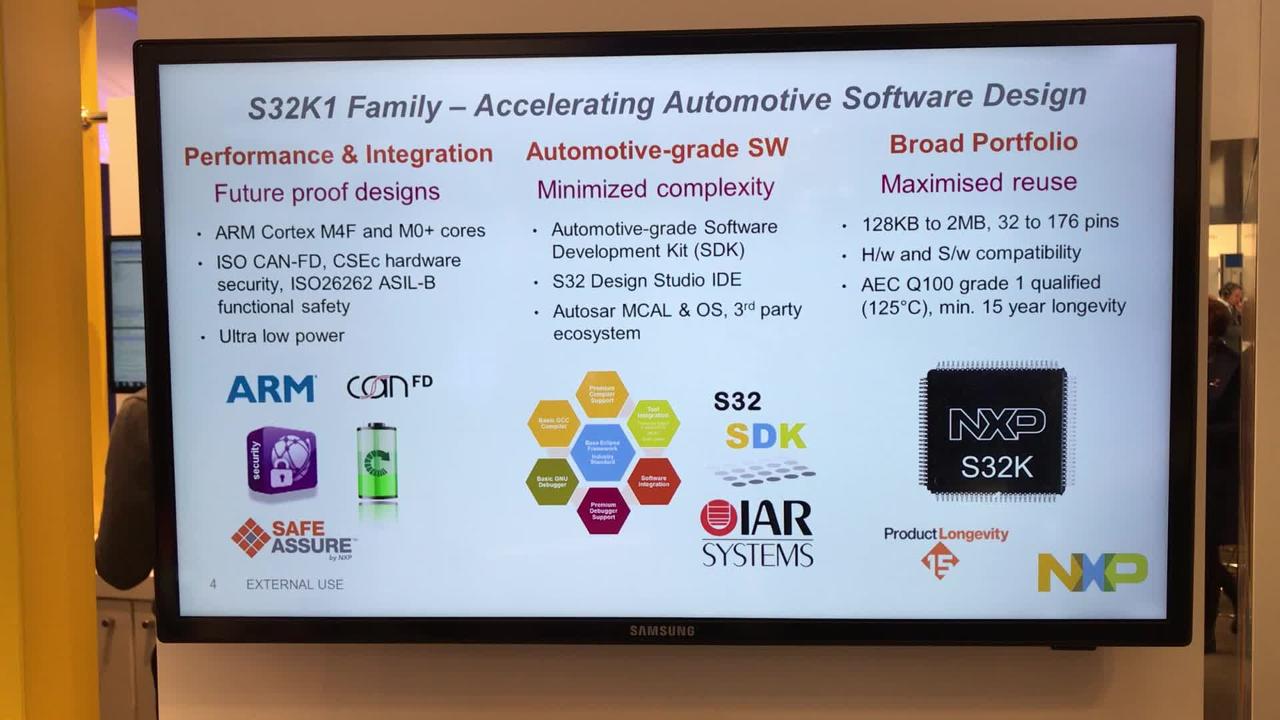

S32K1系列32位微控制器(MCU)提供基于Arm® Cortex®-M的MCU，以及基本的加密安全引擎。S32K1系列在内核、内存和外设数量方面可扩展，能够实现高性能和功能安全，符合ISO26262标准，达到ASIL B安全等级。

S32K1系列具有完整的量产级软件生态合作体系。S32K1 MCU具有超低功耗工作模式，并由一套全面的量产级工具和软件支持，包括适用于AUTOSAR®和非AutoSAR应用的车规级软件开发套件(SDK)。

S32K1 MCU提供多种封装类型，包括QFN、LQFP和MAPBGA，在集成和设计方面提供了灵活性。

框图

S32K1系列功能

S32K1 Family Features
获取框图PDF

特性

可扩展的单一平台

  • 48MHz Cortex-M0+内核或80/112MHz Cortex-M4F内核
  • 128KB至2MB闪存，带ECC。高达4KB EEPROM
  • 12位1Msps ADC，16位FlexTimer，具有死区插入和故障检测功能
  • 可扩展的低功耗运行和停止模式。快速唤醒、时钟和电源门控
  • 提供QFN、LQFP和MAPBGA封装。温度范围为-40至125/150°C，至少15年长期供货保证
  • 获得AEC-Q100认证
    • 0级：-40°C至+150°C Ta
    • 1级：-40°C至+125°C Ta
    • 2级：-40°C至+105°C Ta

功能安全、信息安全和连接

  • 功能安全符合ISO26262标准，高达ASIL B级
  • 硬件和软件看门狗、时钟/电源/温度监测仪
  • 功能安全文件和SafeAsure技术论坛支持
  • CSEc安全引擎——AES-128，安全启动和密钥存储
  • 以太网(10/100Mbps)、CAN FD、FlexIO(UART、I2C、SPI、I2S、LIN、PWM……)、串行音频接口、QSPI

完整的量产级软件生态合作体系

  • S32 Design Studio IDE：Eclipse、GCC和调试器
  • 量产级S32软件开发套件(S32 SDK)：符合SPICE 3级标准，经过MISRA测试
  • 恩智浦AUTOSAR MCAL(符合ISO26262和QM标准)和操作系统
  • 恩智浦提供的安全固件
  • 面向功能安全应用的内核自检库
  • 符合量产级ASIL标准的实时驱动程序(RTD)支持
  • 面向MATLAB®和Simulink®的基于模型的设计工具箱(MBDT)，FreeMASTER(Lite)加上电机控制应用优化(MCAT)工具，以及汽车数学和电机控制库(AMMCLib)集
  • 第三方生态合作体系支持，加快产品上市速度

购买/参数

快速参考恩智浦 部件命名.

1-10 / 55 结果

包含 0 不推荐用于新设计

部件

展开描述

订购

计算机辅助设计模型

状态

内核：内核数量(规范值)

内核类型

运行频率[最高]（MHz）

Flash (kB)

SRAM (kB)

EEPROM (kB)

External memory/Connectivity interfaces

Serial Communication

I2S

GPIO

CAN

CAN FD

Serial Audio Interface (SAI)

以太网类型

人机接口

Security Modules

Timers [Number, bits]

PWM [Number, bits]

ADC [Number, bits, channels]

DAC [Number, bits]

输入电压[最小到最大]（V）

Ambient Operating Temperature (Min to Max) (℃)

Junction Temperature (Min to Max) (℃)

封装类型

Package Pitch (mm)

SafeAssure 功能安全

ASIL Certification

预算报价（不含税）

AEC-Q100 Temperature Range

FS32K116LAT0MFMT
数据手册

正常供应

1

Arm Cortex-M0+

48

128

17

2

—

1 x I²C, 1 x SPI, 2 x UART

—

28

1

1

—

—

flexible input/output

CSEc

2 x 16

2 x 32

1, 12, 13

1 x 8

2.7 to 5.5

-40 to 125

-40 to 135

HVQFN32

0.5

ISO 26262

up to ASIL B

1K @ CNY11.92

—

FS32K116LAT0MLFT
数据手册

正常供应

1

Arm Cortex-M0+

48

128

17

2

—

1 x I²C, 1 x SPI, 2 x UART

—

43

1

1

—

—

flexible input/output

CSEc

2 x 16

2 x 32

1, 12, 13

1 x 8

2.7 to 5.5

-40 to 125

-40 to 135

LQFP48

0.5

ISO 26262

up to ASIL B

1K @ CNY12.42 - 1K @ CNY12.85

—

FS32K116LIT0VFMT
数据手册

正常供应

1

Arm Cortex-M0+

48

128

17

2

—

1 x I²C, 1 x SPI, 2 x UART

—

28

1

—

—

—

flexible input/output

CSEc

2 x 16

2 x 32

1, 12, 13

1 x 8

2.7 to 5.5

-40 to 105

-40 to 125

HVQFN32

0.5

ISO 26262

up to ASIL B

1K @ CNY11.42

grade 2

FS32K116LIT0VLFT
数据手册

正常供应

1

Arm Cortex-M0+

48

128

17

2

—

1 x I²C, 1 x SPI, 2 x UART

—

43

1

—

—

—

flexible input/output

CSEc

2 x 16

2 x 32

1, 12, 13

1 x 8

2.7 to 5.5

-40 to 105

-40 to 125

LQFP48

0.5

ISO 26262

up to ASIL B

1K @ CNY12.06

grade 2

FS32K118LAT0MLFT
数据手册

正常供应

1

Arm Cortex-M0+

48

256

25

2

—

1 x I²C, 2 x SPI, 2 x UART

—

43

1

1

—

—

flexible input/output

CSEc

2 x 16

2 x 32

1, 12, 16

1 x 8

2.7 to 5.5

-40 to 125

-40 to 135

LQFP48

0.5

ISO 26262

up to ASIL B

1K @ CNY14.22 - 1K @ CNY14.65

grade 1

FS32K118LAT0MLHT
数据手册

正常供应

1

Arm Cortex-M0+

48

256

25

2

—

1 x I²C, 2 x SPI, 2 x UART

—

58

1

1

—

—

flexible input/output

CSEc

2 x 16

2 x 32

1, 12, 16

1 x 8

2.7 to 5.5

-40 to 125

-40 to 135

LQFP64

0.5

ISO 26262

up to ASIL B

1K @ CNY15.29 - 1K @ CNY15.72

grade 1

FS32K118LIT0VLFT
数据手册

正常供应

1

Arm Cortex-M0+

48

256

25

2

—

1 x I²C, 2 x SPI, 2 x UART

—

43

1

—

—

—

flexible input/output

CSEc

2 x 16

2 x 32

1, 12, 16

1 x 8

2.7 to 5.5

-40 to 105

-40 to 125

LQFP48

0.5

ISO 26262

up to ASIL B

1K @ CNY13.57

grade 2

FS32K142HAT0MLFT
数据手册

正常供应

1

Arm Cortex-M4F

80

256

32

4

—

1 x I²C, 2 x SPI, 2 x UART

—

43

2

1

—

—

flexible input/output

CSEc

4 x 16

4 x 32

2, 12, 16

1 x 8

2.7 to 5.5

-40 to 125

-40 to 135

LQFP48

0.5

ISO 26262

up to ASIL B

1K @ CNY19.67

grade 1

FS32K142HAT0MLHT
数据手册

正常供应

1

Arm Cortex-M4F

80

256

32

4

—

1 x I²C, 2 x SPI, 2 x UART

—

58

2

1

0

—

flexible input/output

CSEc

4 x 16

4 x 32

2, 12, 16

1 x 8

2.7 to 5.5

-40 to 125

-40 to 135

LQFP64

0.5

ISO 26262

up to ASIL B

1K @ CNY20.18

grade 1

FS32K142HAT0MLLT
数据手册

正常供应

1

Arm Cortex-M4F

80

256

32

4

—

1 x I²C, 2 x SPI, 2 x UART

—

89

2

1

0

—

flexible input/output

CSEc

4 x 16

4 x 32

2, 12, 16

1 x 8

2.7 to 5.5

-40 to 125

-40 to 135

LQFP100

0.5

ISO 26262

up to ASIL B

1K @ CNY21.68 - 1K @ CNY22.11

grade 1

文档

快速参考恩智浦 文档类别.

筛选条件

1-10 / 51 文件

紧凑列表

产品简介 (2)
勘误表 (7)
参考手册 (1)
展开

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

1-5/ 19 设计文件

展开

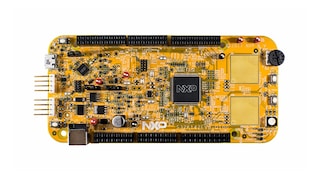

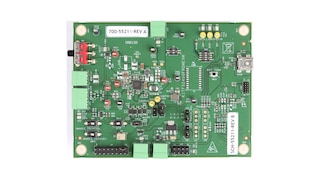

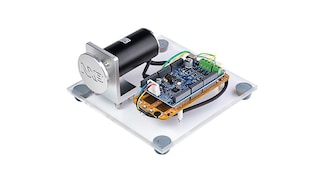

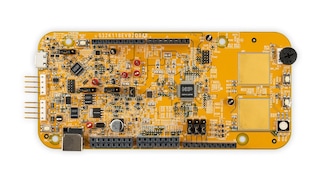

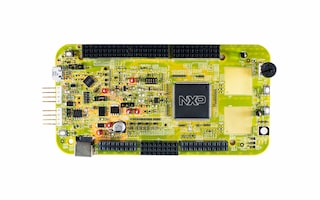

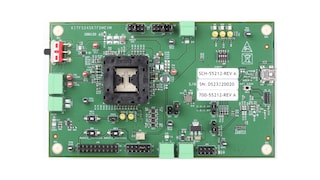

硬件
