CAN SIC评估板

UCANS32K1SIC 正常供应

点击播放视频

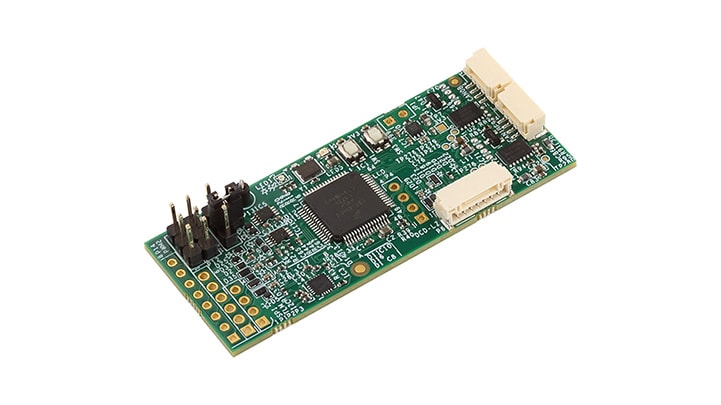

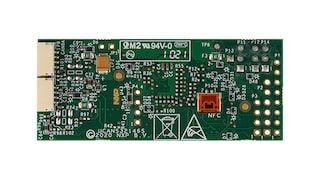

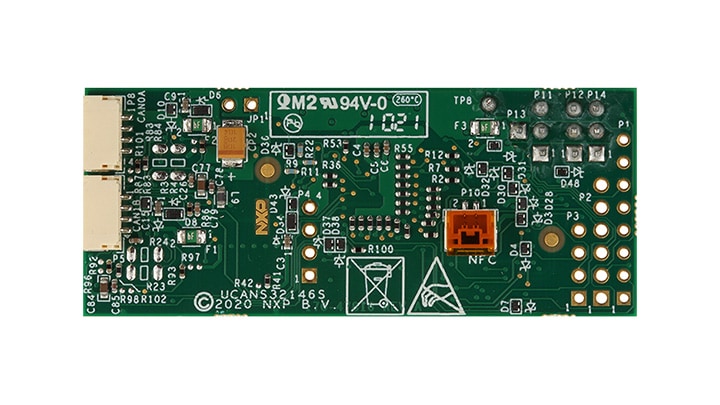

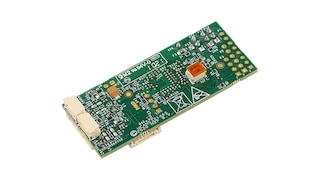

UCANS32K1SIC是一款CAN信号质量提升(SIC)评估板，专为汽车和工业应用而设计。CAN SIC可减少信号振铃的影响，实现更复杂的网络和高达8Mbps的CAN FD通信。

UCANS32K1SIC提供两个CAN SIC接口，采用基于32位Arm® Cortex®M4的S32K1微控制器系列，可访问处理器上的端口。此外，UCANS32K1SIC还具有EdgeLock® SE050安全芯片，用于身份验证和加密开发。

框图

UCANS32K1SIC结构框图

UCANS32K1SIC Block Diagram
获取框图PDF

支持的器件

安全和身份验证

身份验证

  • SE050: EdgeLock® SE050：Plug&Trust和安全芯片系列——通过较强的灵活性增强物联网安全

接口

CAN信号提升

  • TJA1463: 具有睡眠模式的CAN信号质量提升(SIC)收发器

处理器和微控制器

S32K汽车通用MCU

  • S32K1: S32K1汽车通用微控制器

特性

UCANS32K1SIC的特性

  • 具有双连接器的双CAN FD PHY，用于菊花链操作
  • 符合PX4/DroneCode连接器标准
  • 带SWD+控制台/UART的DCD-LZ调试接口
  • RGB LED
  • 可编程的用户按钮（例如，用于布防）

接口

  • 具有完整握手功能和5V/3V可切换电压电平的UART
  • SocketCAN CAN网络驱动程序
  • I²C, SPI
  • 具有内部或BEC/外部电源的RC-PWM电源输出

电源

  • 5V
  • 过流保护

运行时软件

  • S32 Design Studio IDE for Arm：SDK、裸机驱动程序和FreeRTOSTM
  • UAVCAN V1协议支持：LibUAVCAN、LibCANARD
  • SLCAN接口支持在PC上进行UAVCAN调试
  • NuttX实时操作系统支持
  • PX4自动驾驶仪开源飞行控制载具协议栈

购买选项

KIT-UCANS32K1SIC-Image

点击展开

  • KIT-UCANS32K1SIC
    正常供应

  • CAN SIC Evaluation Board.

  • UCANS32K1SIC开发系统

    • 两个UCANS32K1SIC板
    • 两个CAN-TERM-BRD，带电缆（版本B，带MicroUSB）（通过CAN终端工具供电）
    • 两个DCD-LZ调试适配器，带电缆
    • 两根FTDI USB-UART电缆（转接到与PC连接的USB）
    • 1个Segger Jlink迷你EDU调试器（编程和调试）​
    • 两根两端端接的CAN电缆（JST-GH 4引脚200mm）
    • 1根Amotech NFC天线
  • CNY 1,002.32
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
UCANS32K1SIC-Image

点击展开

  • UCANS32K1SIC
    正常供应

  • CAN SIC Evaluation Board.

  • UCANS32K1SIC汽车和工业应用评估板

    • 1个UCANS32K1SIC板
    • 1个DCD-LZ调试适配器，带电缆（控制台和程序）
    • 1个CAN-TERM-BRD，带电缆（版本B，带MicroUSB输入）
    • 一根两端端接的CAN电缆（JST-GH 4引脚200mm）
  • CNY 334.13
  • 数量为 1
    • 供货情况: 现货
    • 库存: 7
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
