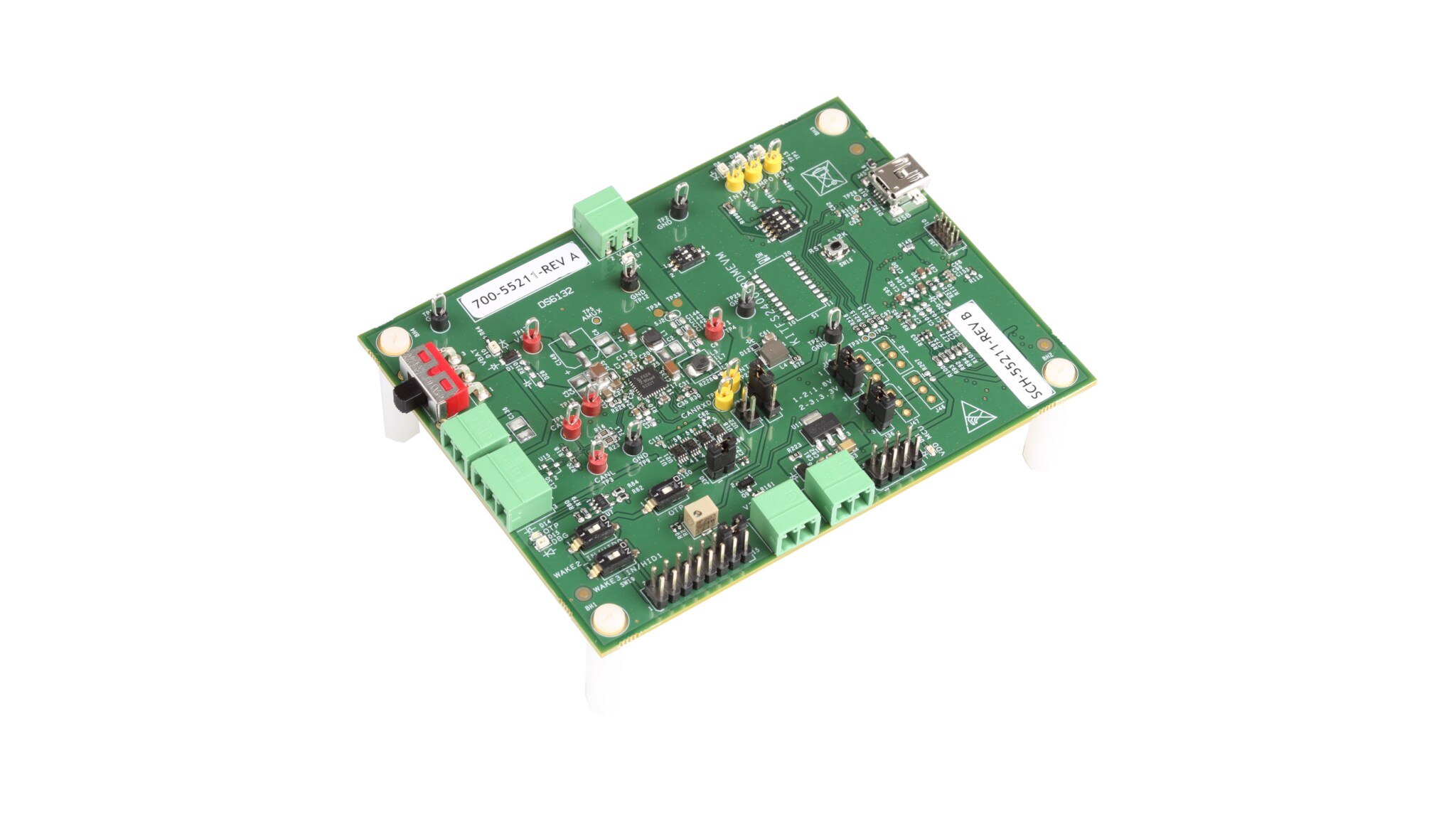

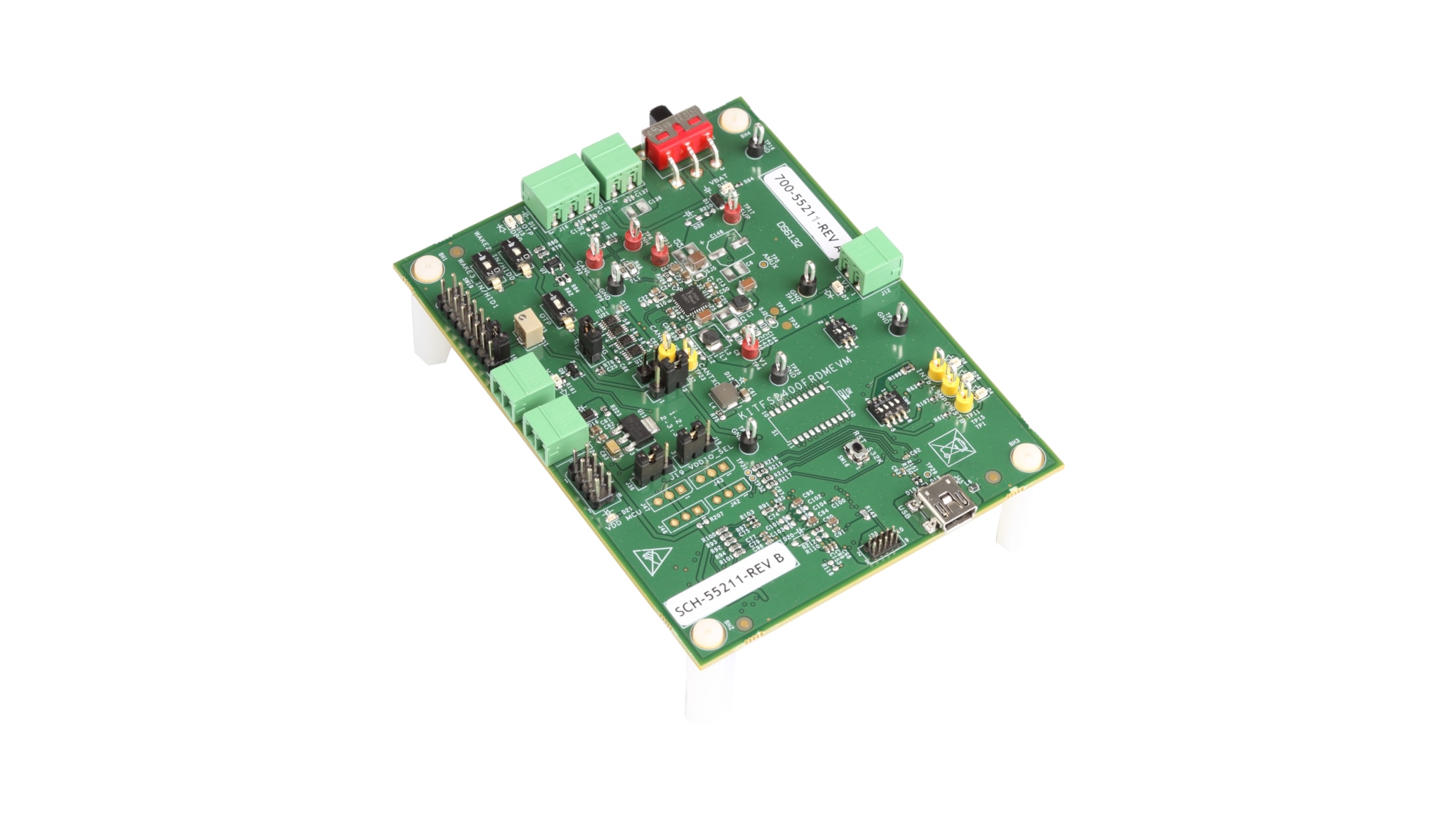

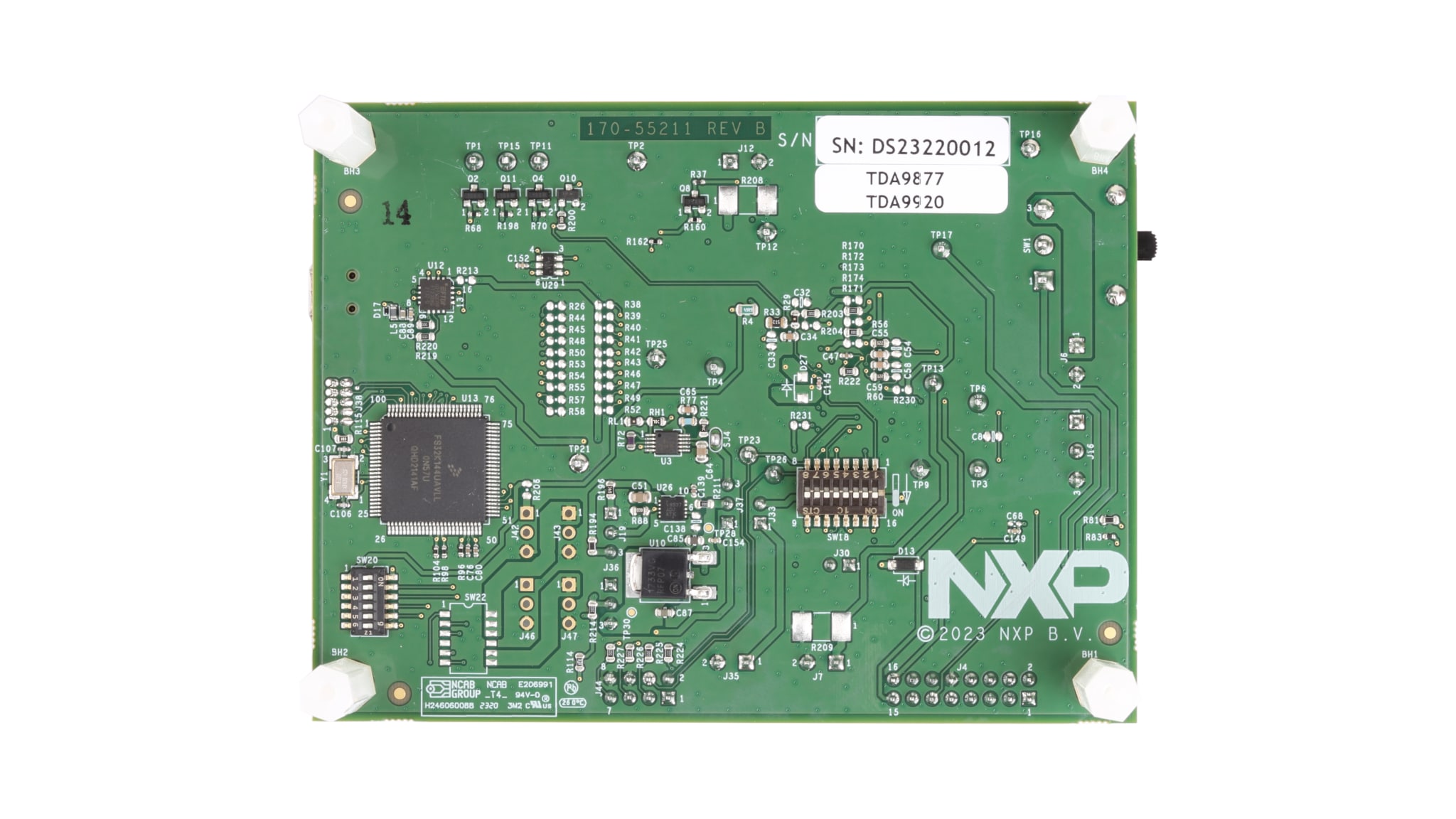

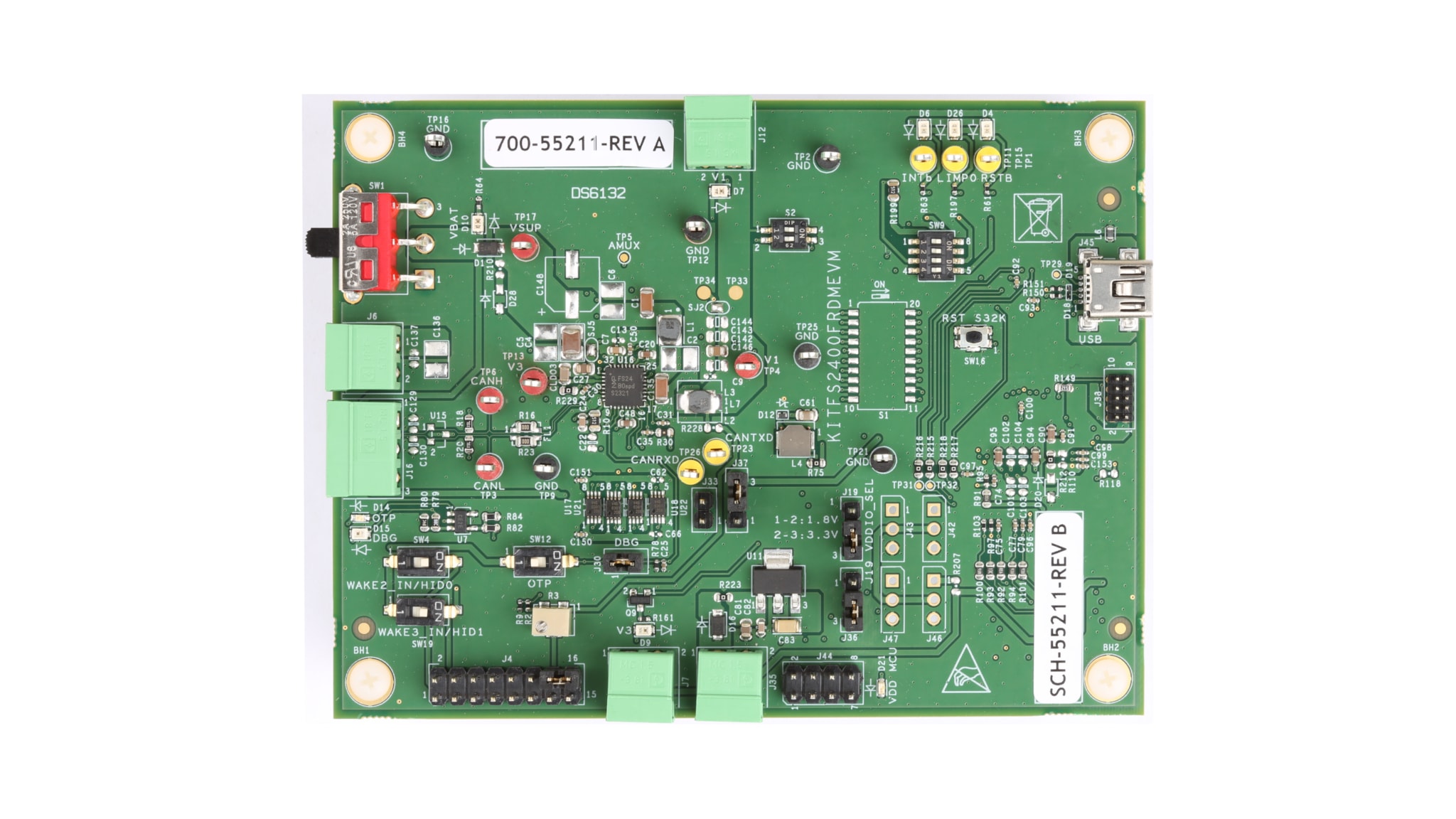

FS2400安全SBC评估板

KITFS2400FRDMEVM

滚动图片以放大

KITFS2400FRDMEVM让客户能够轻松开发FS2400系列器件。它面向12V汽车应用。该工具可独立使用，也可通过USB接口控制。SPI命令可通过恩智浦GUI软件轻松控制。

该板配备了超集部件。焊接在板上的FS240x可以OTP熔合两次，也可以在OTP仿真模式下按需测试多个配置。

支持的器件

电源管理

安全SBC

  • FS24: 汽车应用的安全迷你CAN FD SBC符合ASIL B标准

处理器和微控制器

S32K汽车通用MCU

  • S32K1: S32K1汽车通用微控制器

特性

连接

  • 嵌入式S32K144 MCU允许USB连接，以便轻松连接到软件图形用户界面(访问SPI总线、IO、安全输出、调试、AMUX、稳压器) USB连接，用于寄存器访问、OTP仿真和熔丝

电源管理

  • 通过Phoenix连接器或USB提供VBAT电源
  • V1输出1.9V至5V，高达400mA
  • V3输出3.3V或5.0V，高达150mA

通用规格

  • LIMP0外部安全引脚

支持

  • 调试模式访问
  • OTP熔丝编程
  • 连接器支持轻松接入数字信号

组件

  • 指示信号或稳压器状态的LED
  • 测试外部VMON的模拟可变电阻

购买选项

KITFS2400FRDMEVM-Image

点击展开

  • KITFS2400FRDMEVM
    正常供应

  • FS2400 Safety SBC Evaluation Board.

  • 套件包含：

    • KITFS2400FRDMEVM板
    • 电源连接器
    • USB Mini线缆
  • $160.03 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 12
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
