评估套件 - 33937，三相FET预驱动器

KIT33937AEKEVBE 正常供应

滚动图片以放大

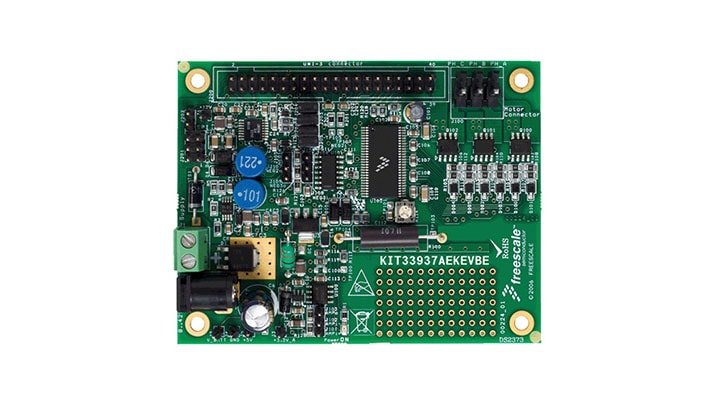

该评估套件采用恩智浦MC33937。MC33937是一款场效应晶体管(FET)预驱动器，专为3相电机控制和类似应用而设计。

集成电路(IC)采用SMARTMOS®技术，包含3个高边FET预驱动器和3个低边FET预驱动器。IC通过6个直接输入控制信号、一个用于器件设置和异步复位的SPI端口以及使能和中断信号与MCU相连接。可接受5 V和3 V逻辑电平输入，并提供5 V逻辑电平输出。

该评估套件可与KITUSBSPIDGLEVME配合使用。

支持的器件

电源管理

预驱动器

  • MC33937: 3相场效应晶体管预驱动器
  • MC34937: 3相场效应晶体管预驱动器

BLDC，H桥，步进电机

  • GD3000: 3相无刷电机预驱动器

特性

主要特性

  • 8至40 V范围内完全可设定，涵盖12和24 V汽车系统
  • 扩展电压范围为6至58 V，涵盖12和42 V系统
  • 大于1 A的栅极驱动能力，具有保护功能
  • 防止来自外部FET CGD和CGS的反向电荷注入
  • 包括一个电荷泵，能以低电池电压支持FET全面驱动
  • 通过SPI端口可设置死区时间
  • 通过安全的SPI指令实现同步输出功能

购买选项

KIT33937AEKEVBE-Image

点击展开

  • KIT33937AEKEVBE
    正常供应

  • Evaluation Kit - MC33937, Three-Phase Field Effect Transistor Pre-driver.

    • KIT33937AEKEVBE硬件
    • 快速参考指南
  • CNY 1,734.57
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买

文档

快速参考恩智浦 文档类别.

筛选条件

2 文件

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

1 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

1 软件文件

注意: 推荐在电脑端下载软件，体验更佳。
