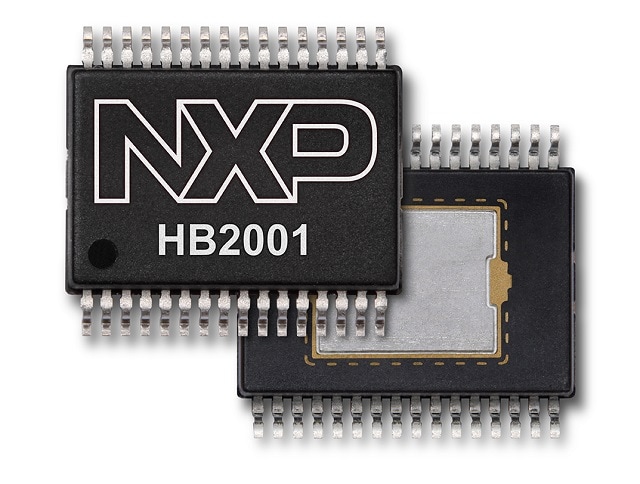

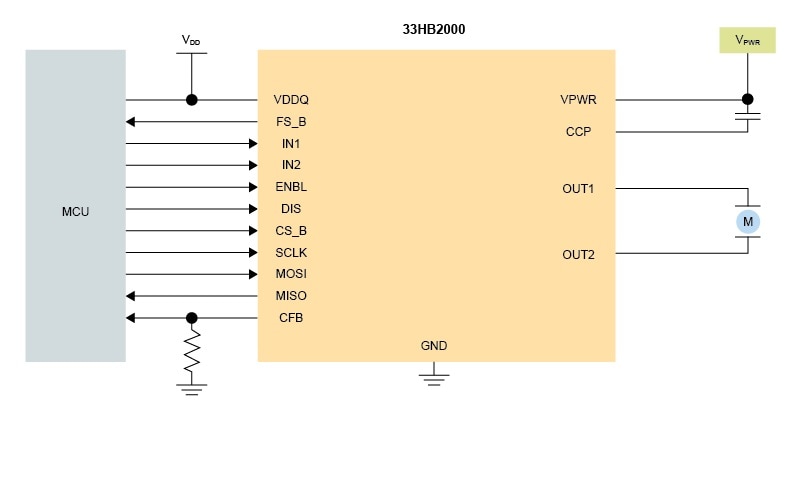

SPI可编程10A H桥有刷直流电机驱动器
为了迎接绿色革新，电机控制领域正快速发展更高效的电机驱动器。HB2000具有以下功能：
- 安全和保护：恩智浦首款根据ISO26262流程制造、支持ASIL C级和D级体系认证的H桥电机驱动器。
- 高效的散热管理：整合MOSFET和与温度相关的电流限值方案，防止设备过热。
- 可扩展性：SPI可编程的电流限值和压摆率支持各种型号的电机使用相同的电机驱动器。
产品详情
特性
主要特性
- 通过SPI提供先进的诊断报告
- 精确的实时电流反馈(5%)
- 低导通电阻集成MOSFET：最大235mΩ(TJ=150°C)
- 散热额定值RθJC(底部)<1.0°C/W
- 10A时工作电压，瞬态电压为40V
- 通过SPI提供8个可选的压摆率：0.25至大于16V/µs
- 通过SPI提供4个可选的电流限值：5.4/7.0/8.8/10.7A
- 可配置为H桥或半桥
- 负载电源电压最小值5V，最大值28V
- 工作环境温度为–40至125°C
- 并行和SPI接口及输入控制器
购买/参数
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
文档
快速参考恩智浦 文档类别.
10 文件
紧凑列表
应用笔记 (5)
数据手册 (1)
用户指南 (1)
白皮书 (1)
选型指南 (2)
-
Motor Driver – Selector Guide[MOTORDRIVERFLYR]
-
面向工业市场的模拟产品 - 简介[INDCONTANLPRDFL]
10 文件
紧凑列表
应用笔记 (5)
数据手册 (1)
用户指南 (1)
白皮书 (1)
选型指南 (2)
-
Motor Driver – Selector Guide[MOTORDRIVERFLYR]
-
面向工业市场的模拟产品 - 简介[INDCONTANLPRDFL]
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 10 硬件
-
完整解决方案使用ETPL的HVBMS参考设计包
-
-
-
评估板和开发板HVBMS电池管理单元(BMU)
-

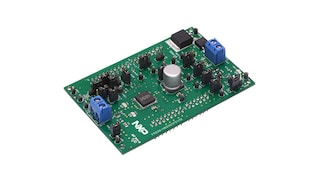

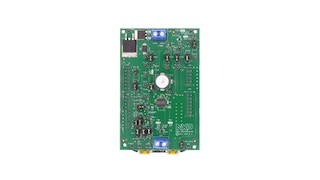

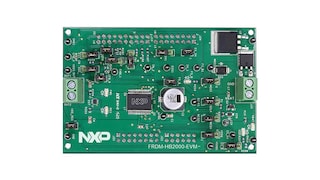

评估板和开发板MC33HB2000EK H桥电机驱动器的Freedom板
