S32K358电池管理单元（BMU）用于高压电池储能

RD-BESSK358BMU
正常供应

滚动图片以放大

BMU-RD-BESSK358BMU是一个电池管理单元（BMU），既可以作为1500V BESS参考设计的一部分，也可以作为开发自定义设计的独立板使用。它是高压电池管理系统（HVBMS）硬件和软件快速原型制作的理想之选。

该板提供多个接口，包括以太网、CAN FD和RS485，使其能够与家庭、商业以及工业级容器化或模块化储能系统中的能源管理系统进行有效通信。

为了实现与电池模块的隔离串行通信，还配备了电池管理通信网关和收发器ETPL（电气传输协议链路）。

此外，还整合了用于联锁监测、接触器控制和网络安全的所有控制和接口。

框图

S32K358 BMU

RD-BESSK358BMU Block Diagram
获取框图PDF

支持的器件

电源管理

高边开关

  • XS2410: 4路100 ΜΩ/双路50ΜΩ，3.0V至60V高边开关

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

BLDC，H桥，步进电机

  • HB2000: SPI可编程10A H桥有刷直流电机驱动器

电池通信IC

  • MC33665A: 通用BMS通信TPL收发器和CAN FD网关

模拟及混合信号

实时时钟

  • PCF2131: Nano-Power Highly Accurate RTC with Integrated Quartz Crystal

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

接口

CAN信号提升

  • TJA1463: 具有睡眠模式的CAN信号质量提升(SIC)收发器

安全和身份验证

汽车安全门禁

  • NCJ37x: 具有无源NFC、I2C和SPI接口的汽车安全芯片

更多

特性

接口

  • 1个CAN FD接口和4个TPL接口（2Mbps隔离串行通信）
  • 1个RS-485接口
  • 1个千兆以太网接口
  • 两个具有PWM节能和电流监测的接触器驱动器
  • 两个用于电池接线盒和DC-Link总线的过流和反极性保护输出
  • 预充电接触器和DCLink总线预充电接触器

高级功能

  • 基于PWM的联锁先导回路
  • 降低了睡眠模式的电流消耗
  • 健康状态计算的电芯电压和电池电流测量同步
  • 配备用于网络安全和电池护照的安全芯片（NCJ37）
  • 通过MODBUS协议能够轻松连接到工业网络和能源管理系统
  • CAN SIC接口能够在容器化架构中增加机架数量
  • S32K358 MCU具有用于功能安全的锁步内核和用于通信及用户应用的QM内核

购买选项

RD-BESSK358BMU-Image

点击展开

  • RD-BESSK358BMU
    正常供应

  • 1500 V Battery Energy Storage Reference Design.

  • 套件包含：

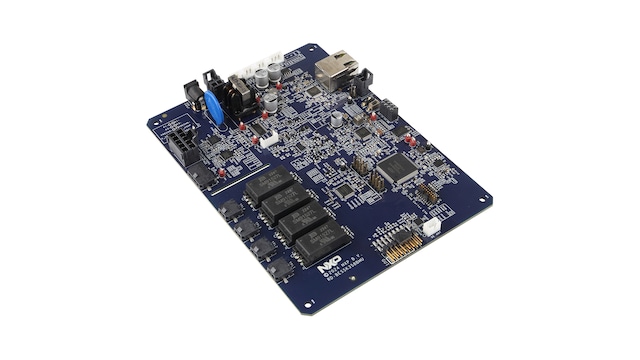

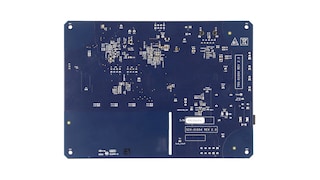

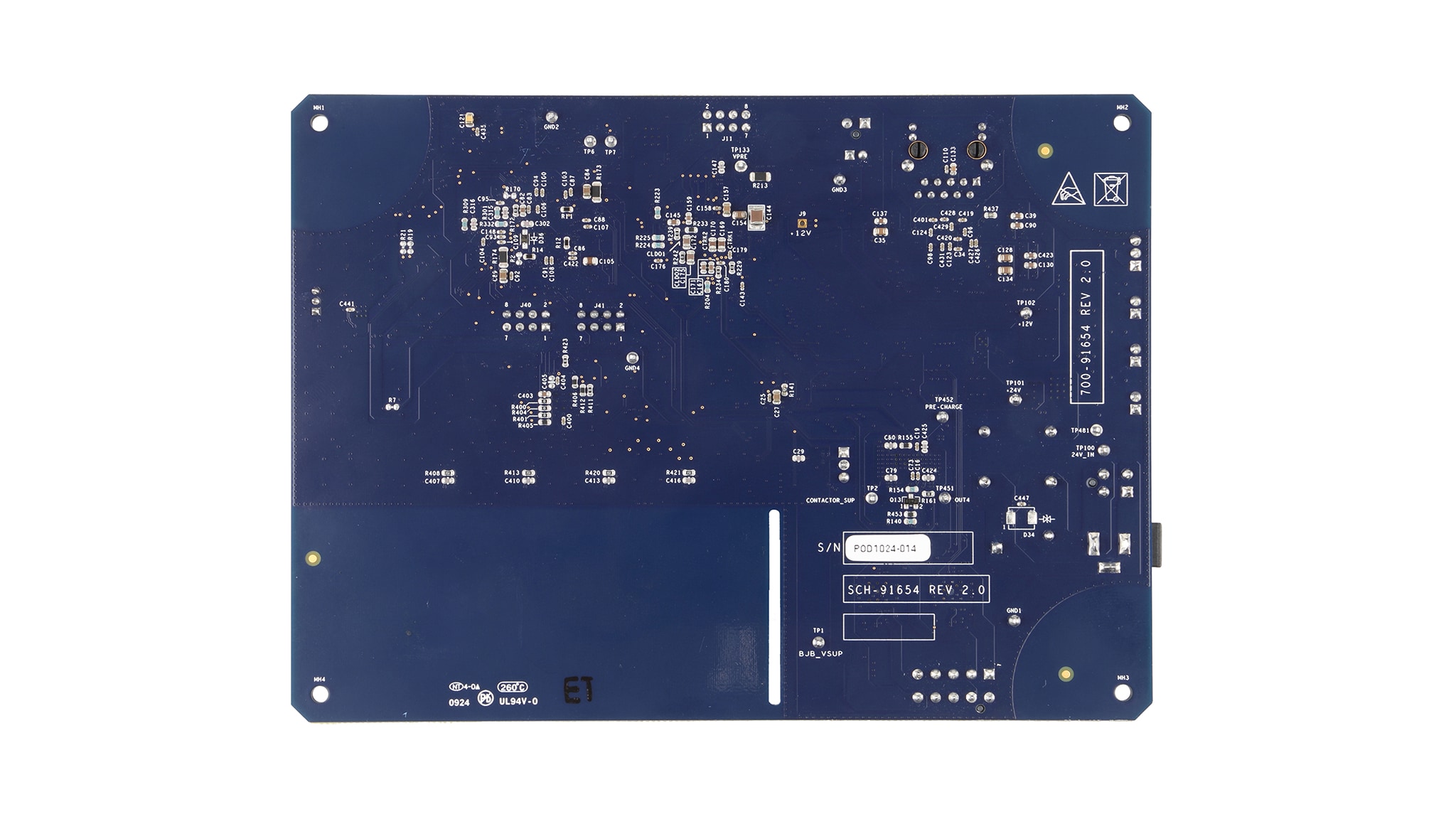

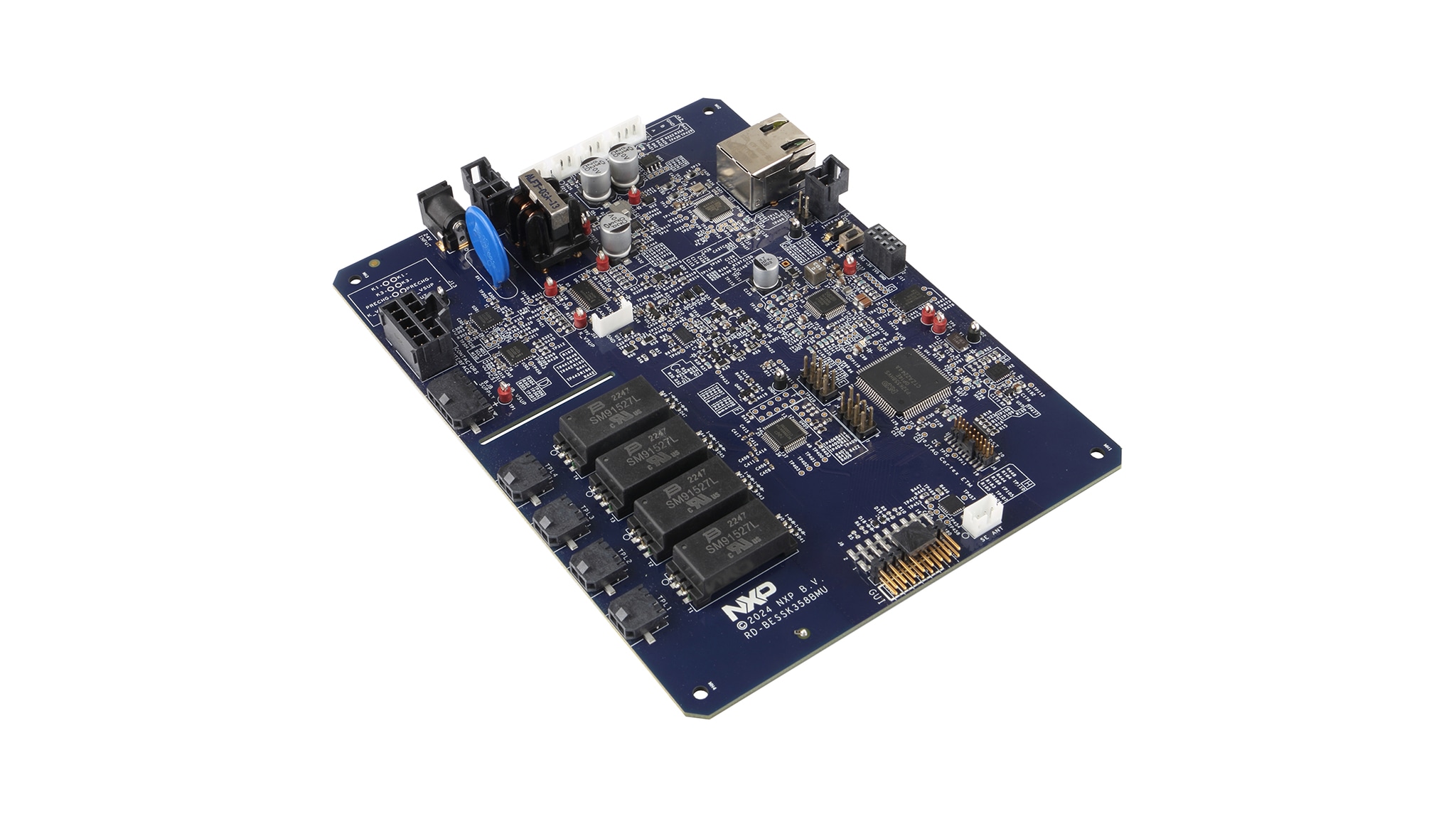

    • 一块RD-BESSK358BMU板
    • 一个电源（24V DC，3.75A）

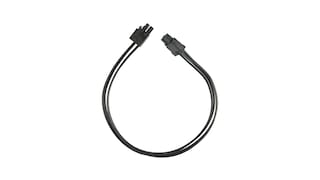

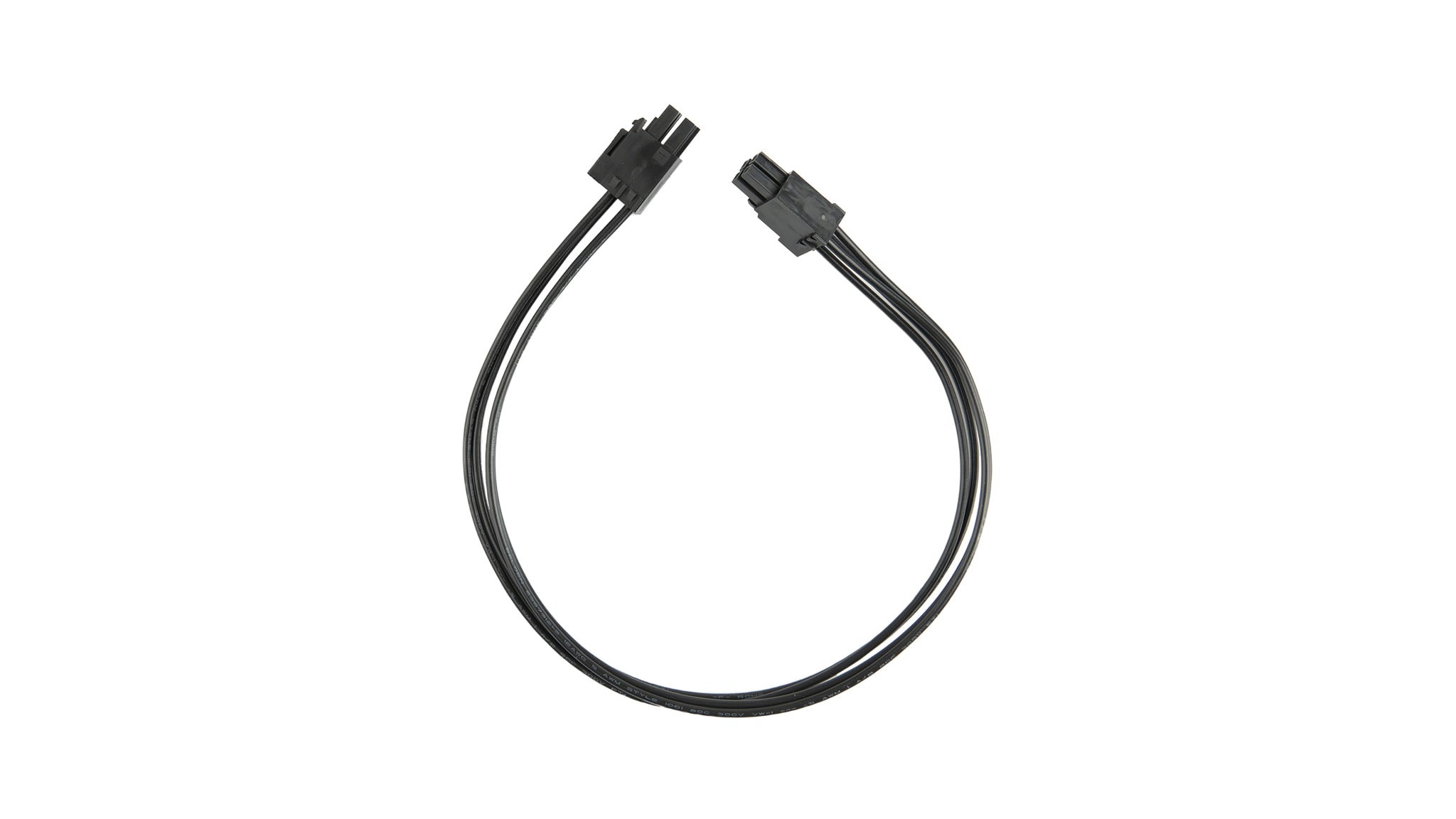

    • 一根电源线
    • 1根ETPL线缆

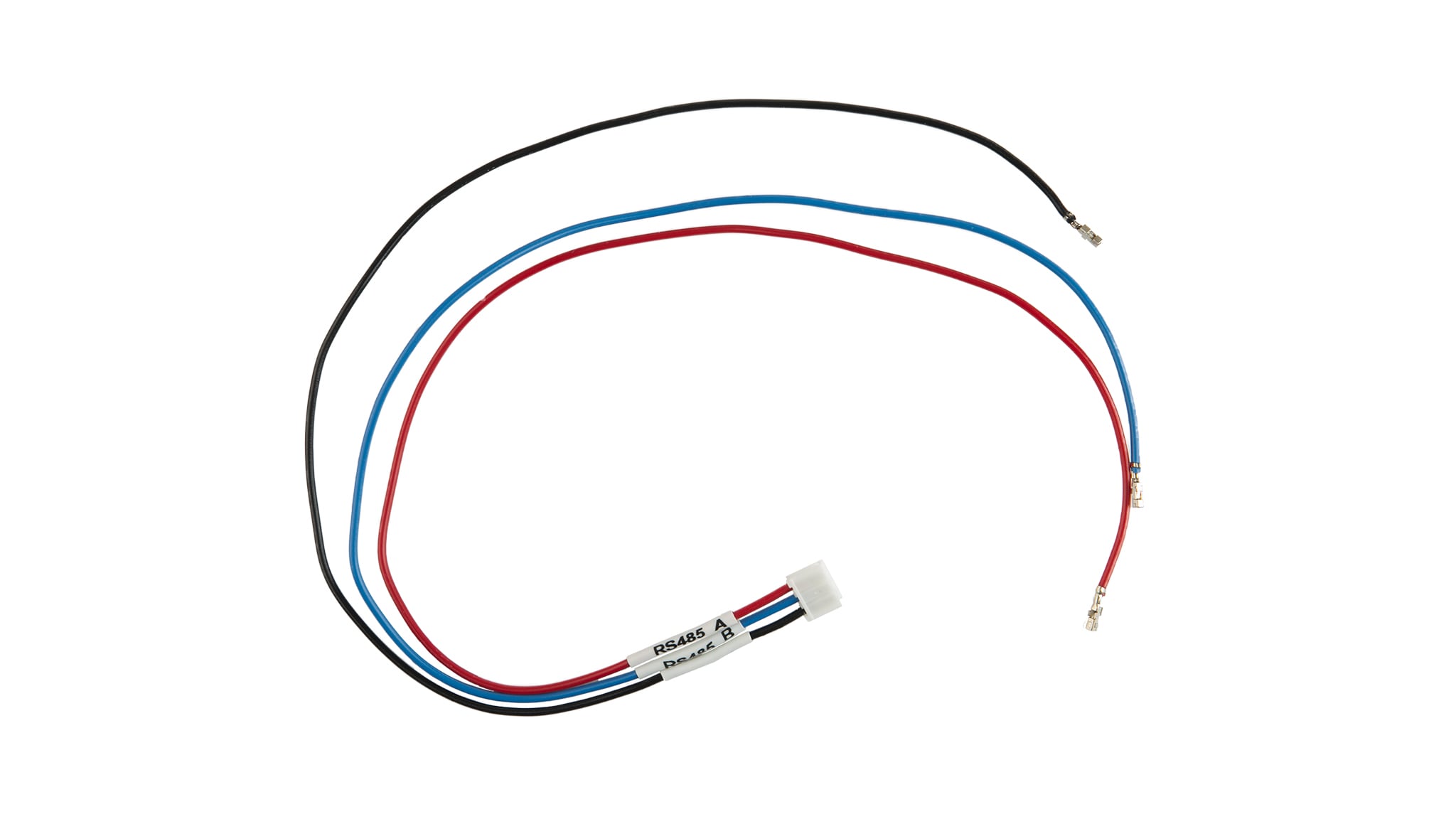

    • 一根RS-485线缆
    • 一根以太网线缆

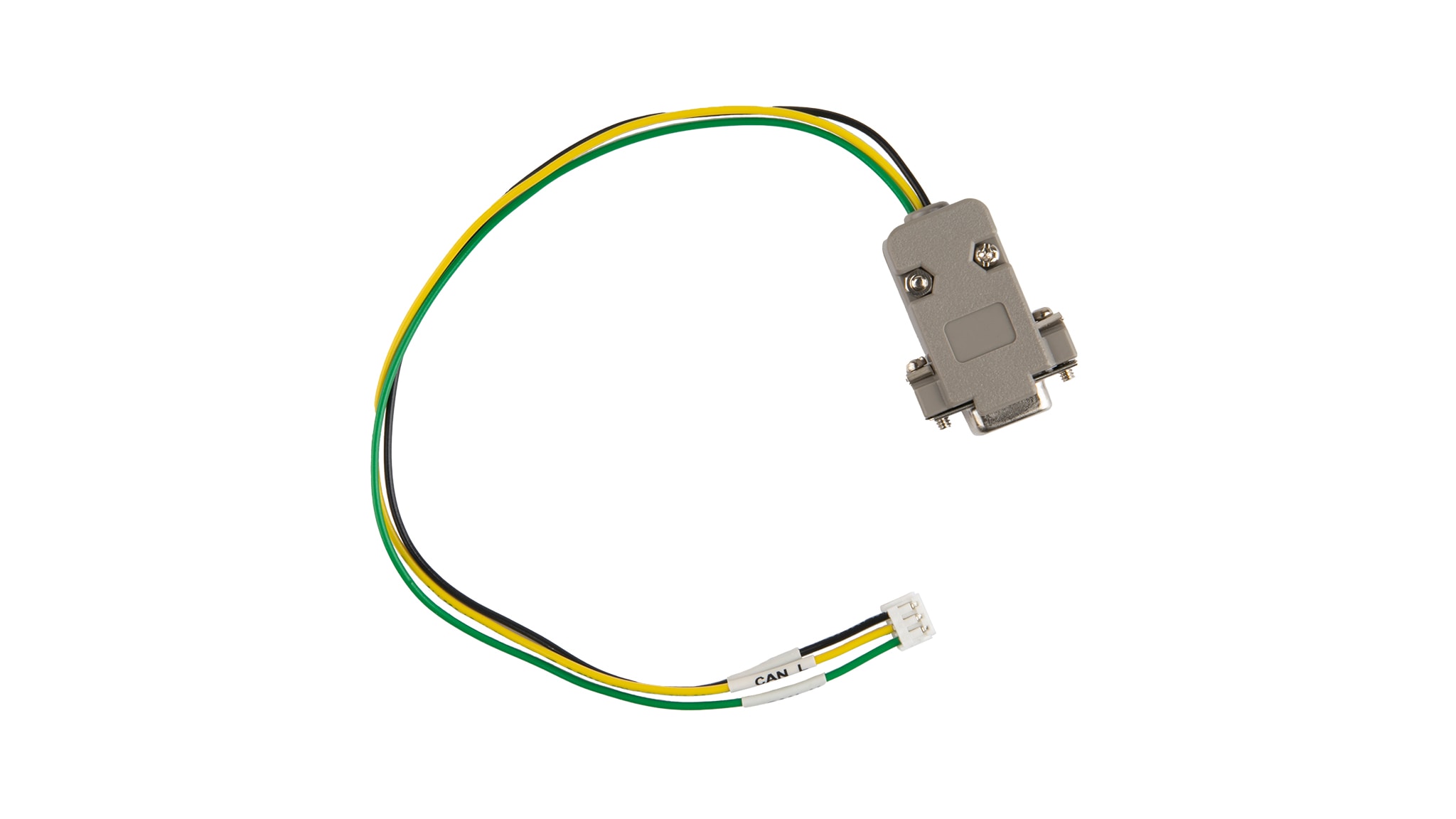

    • 一根控制器局域网（CAN）线缆

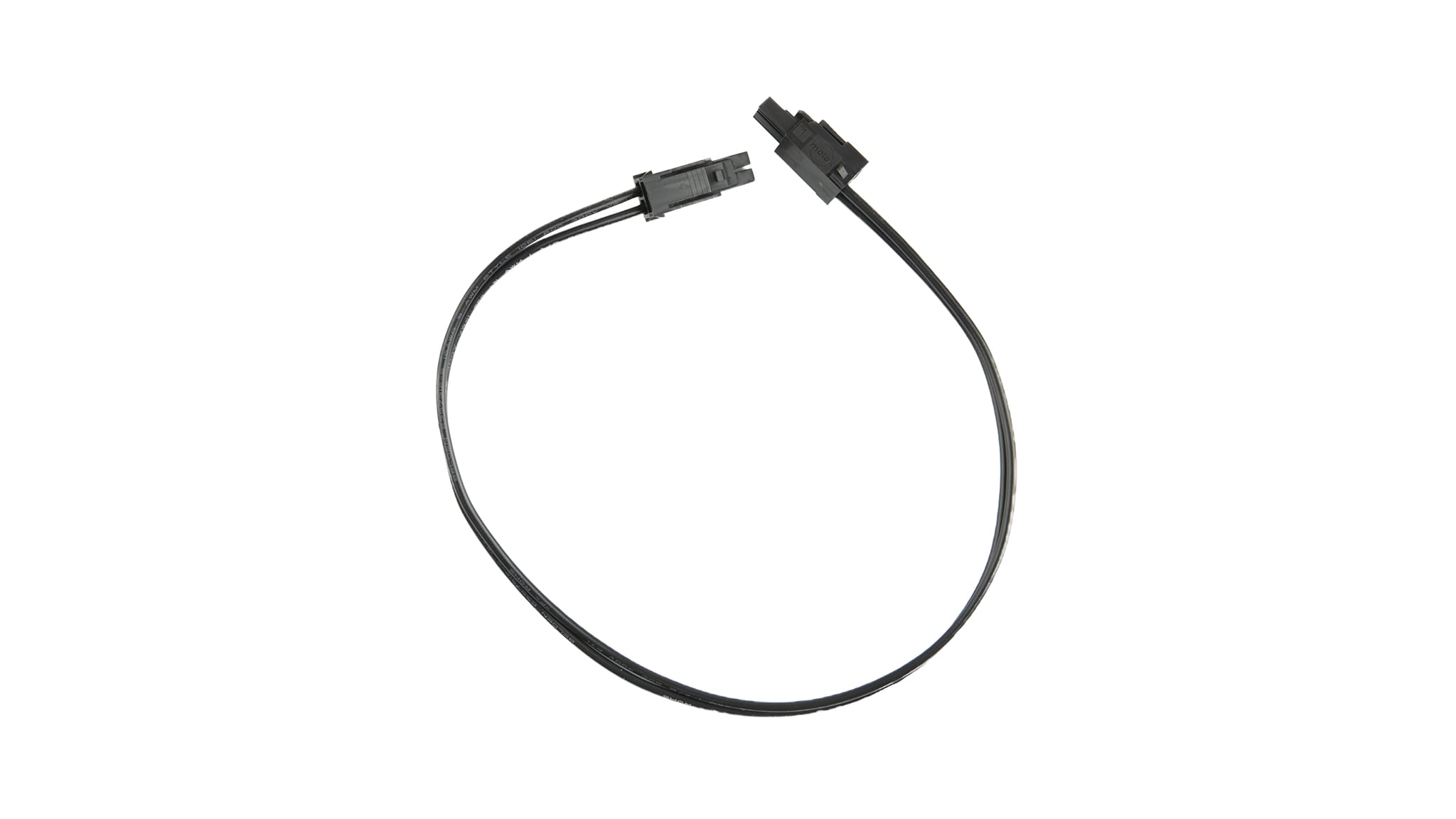

    • 一根互锁线缆

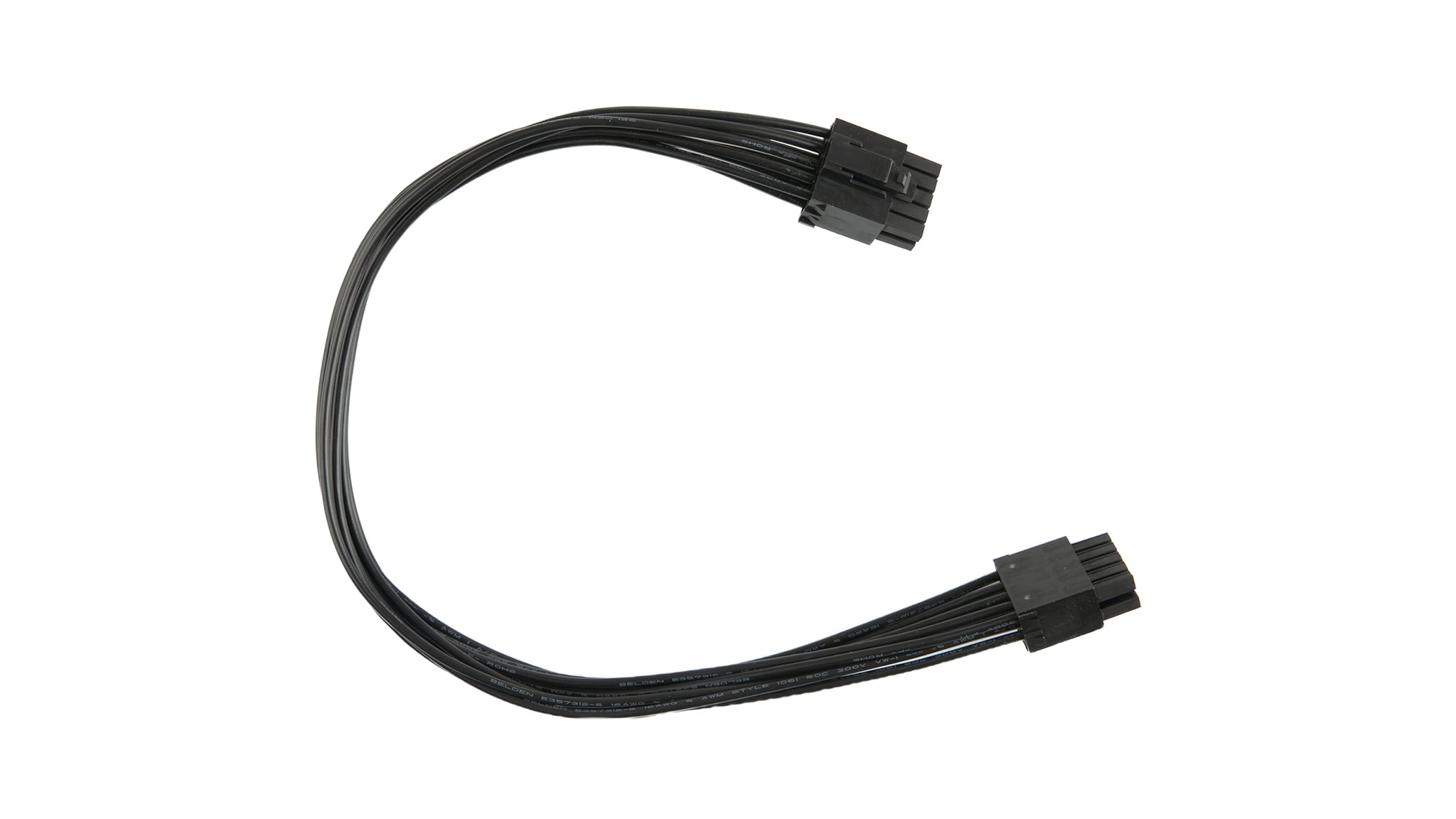

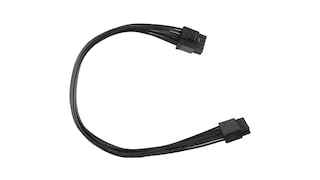

    • 一根接触器线缆
    • 一根安全芯片天线
    • 一个USB转RS-485转换器
  • $504.70 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
