2. 连接！

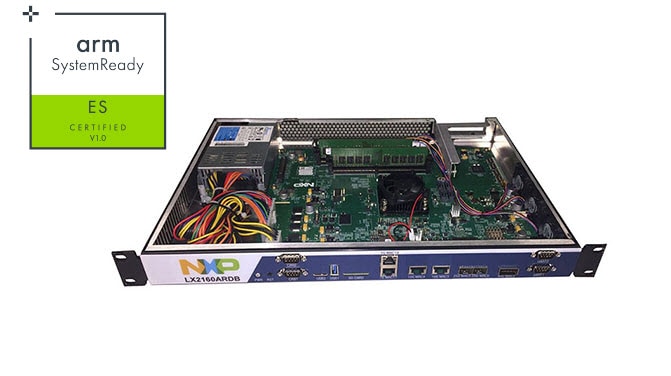

LX2160ARDB提供了一个用于设计和评估LX2160A处理器的平台。有关该电路板特性的更多详情，请参考QorIQ LX2160A参考设计板参考手册
2.1 将该电路板连接电源

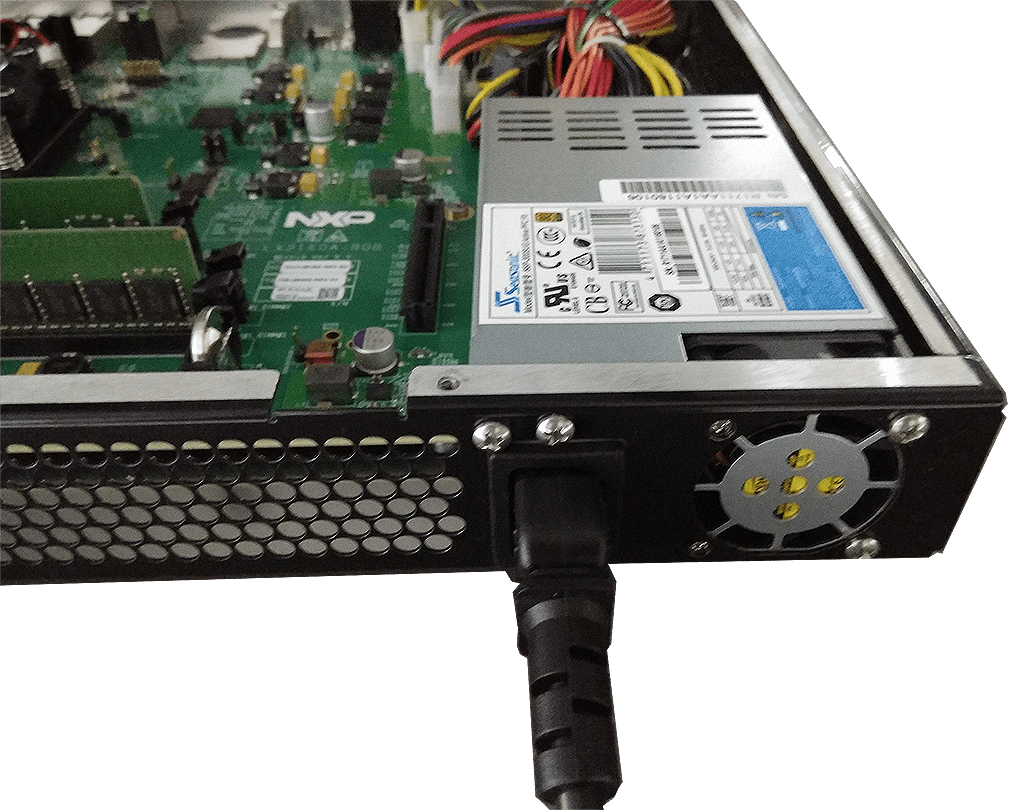

将AC电源线的一端连接到墙上的电源开关，另一端连接到机架背板上的电源插孔。打开墙上的电源开关。
当备用电源接通时D28 LED (3VSB)亮。
2.2 将电路板连接到主计算机进行控制台连接

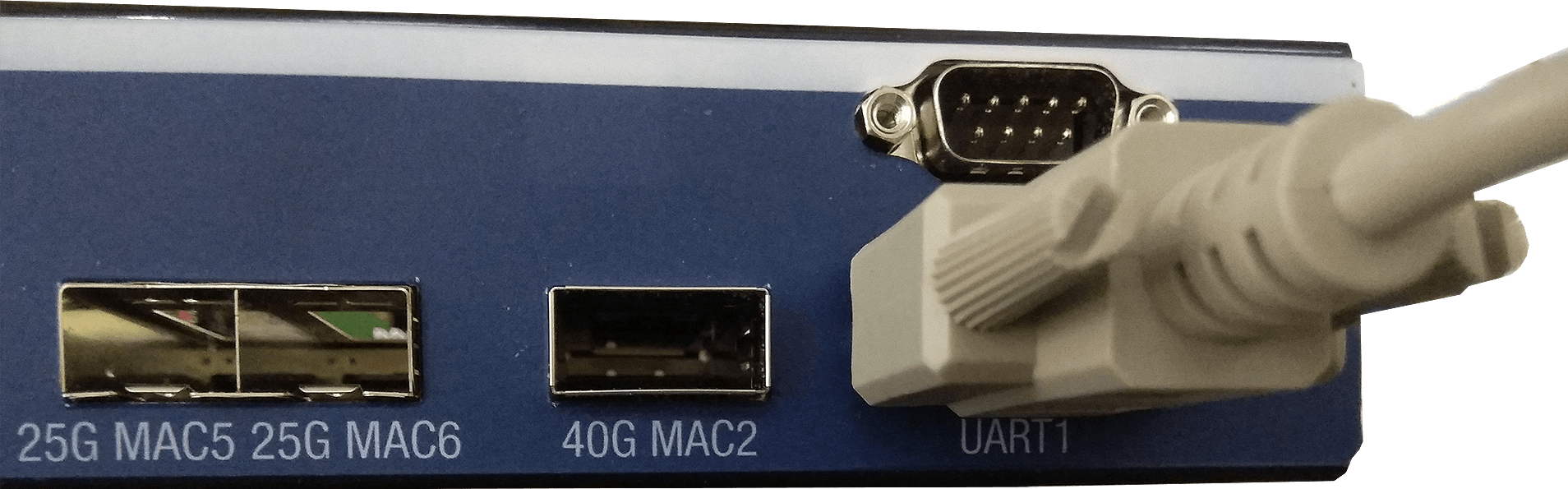

将DB9母线缆的一端连接到DB9母线缆，再连接到机架前板的UART1端口，线缆的另一端连接到USB到串行适配器。将USB到串行适配器的另一端连接到主计算机的USB端口。这种连接方式可在电路板和主计算机之间创建控制台连接，以查看控制台输出。
2.3 设置串行端口
运行您偏好的终端应用，通过串行控制台查看并监控LX2160ARDB。将终端的波特率配置为115200，数据位配置为8，无奇偶校验并且停止位为1。
如需确定LX2160ARDB虚拟COM端口的端口号，请打开设备管理器并在“端口”分组下查找。
不确定如何使用终端应用？试试这些教程：
Tera Term教程
Tera Term是一款广受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
-
从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
-

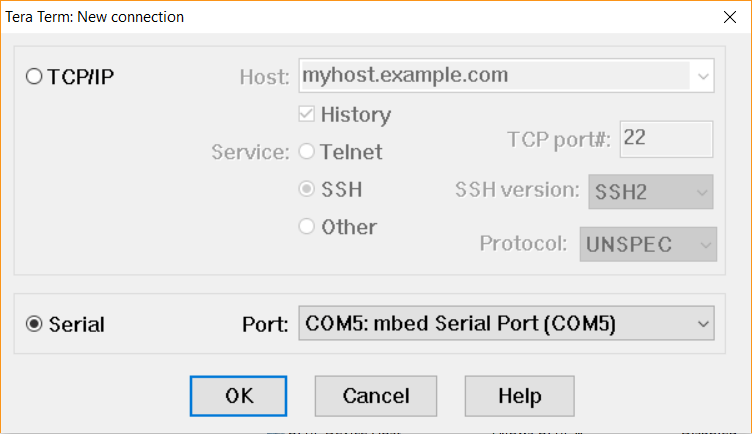

启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设您已插入电路板，列表中会自动填充一个COM端口。
-
配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验并且停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
-
您已准备好
PuTTY教程
PuTTY是一款广受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
-
使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
-
启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
-

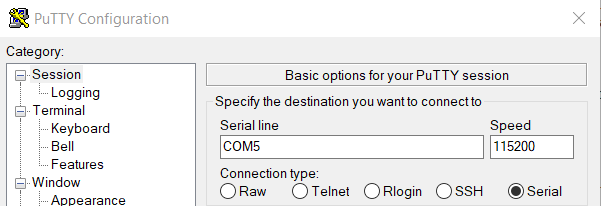

配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。
-
点击 “Open”，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
-
您已准备好
2.4 设置串行端口
按下机架前板上的电源按钮。PCB上的状态LED灯在为电路板通电上运行各种模式。电路板启动，控制台显示U-Boot消息。
