连接！
现在开始试用MIMXRT1010-EVK！您可以选择观看短片中的操作顺序或遵循下面列出的详细操作步骤。
MIMXRT1010-EVK开发平台快速入门 - 方法讲解

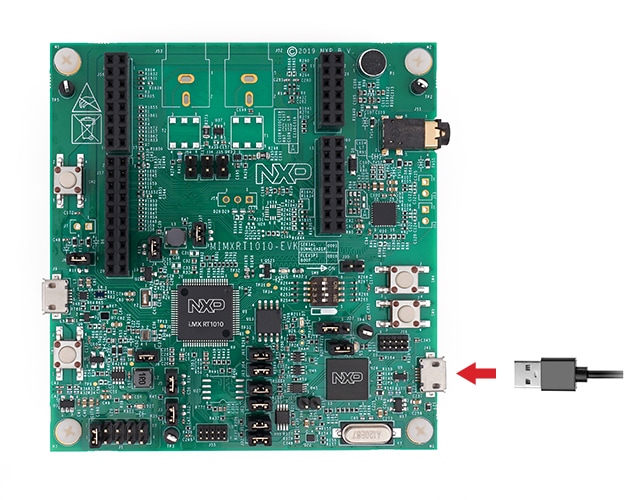

1.1 连接USB线缆
1.2 运行开箱即用的演示

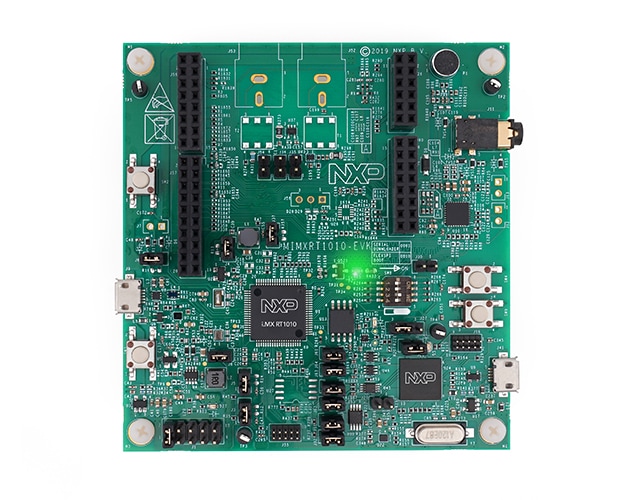

MIMXRT1010-EVK配有"led blinky"演示，使用板载LED。当该板通电后，绿色LED灯应闪烁。
为MIMXRT1010-EVK安装软件
2.1 采用MCUXpresso SDK，快速开始设计！
MCUXpresso SDK为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。
点击以下链接，下载MIMXRT1010-EVK的预配置SDK版本
您还可以使用在线SDK构建工具，来创建MIMXRT1010-EVK的定制SDK数据包。
2.2 安装工具链
恩智浦提供名为MCU Xpresso IDE的附赠工具链。
想使用其他工具链？
没问题！MCUXpresso SDK包括对IAR、Keil和命令行GCC等其他工具的支持。
2.3 PC配置
许多示例应用通过MCU UART输出数据，因此您需要确保已安装了板虚拟COM端口的驱动程序。运行驱动程序之前，必须将板插入您的PC。
借助已安装的串行端口驱动程序，运行您喜欢的终端应用程序，查看MCU UART的串行输出。将终端的波特率配置为115200，数据位配置为8，无奇偶校验并且停止位为1。如需确定MIMXRT1010-EVK虚拟COM端口的端口号，请打开设备管理器并在"端口"组下查找。
不确定如何使用终端应用？试试这些教程：
Tera Term教程
Tera Term是一款广受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设您已插入板，列表中会自动填充一个COM端口。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验并且停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
- 一切就绪
PuTTY教程
PuTTY是一款广受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
- 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪
在MIMXRT1010-EVK上构建和运行SDK演示
3.1 浏览MCUXpresso SDK示例代码
MCUXpresso SDK附带一系列示例应用代码。如需查看内容，请浏览SDK安装中的SDK板文件夹，并选择您的板MIMXRT1010-EVK (/boards/evkmimxrt1010)。
如需了解特定示例代码的详细信息，请参阅示例文件夹中的readme.txt文件。
3.2 构建、运行并调试MCUXpresso SDK示例
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，可能想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
采用以下指南，了解如何使用IAR IDE打开、构建和调试示例应用。
想使用其他工具链？
使用IAR运行演示应用
1. 构建示例应用
遵循以下步骤运行hello_world示例应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
-
如果还未完成，在以下路径中打开所需的演示应用工作区。大多数示例应用工作区文件位于以下路径：
/boards/ / / /iar 以hello_world演示为例，路径为：
/boards/evkmimxrt1010/demo_apps/hello_world/iar/hello_world.eww -
从下拉列表中选择所需的构建目标。
在这个例子中，选择"hello_world - Debug"目标。
-

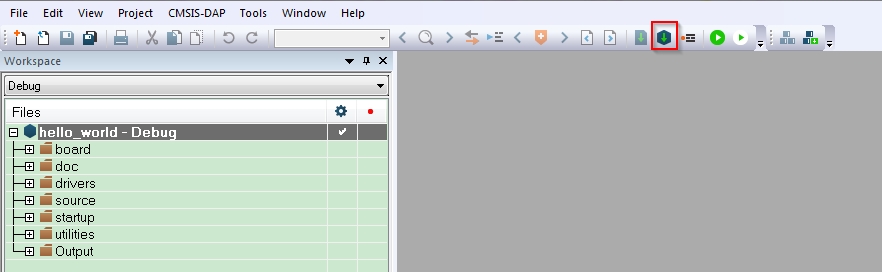

为了构建演示应用，点击"Make"按钮，在下文用红色突出显示。
- 构建将完成，并且不会报错。
2. 运行示例应用
如需下载并运行该应用，请执行以下步骤：
- 通过USB线将开发平台连接到您的PC
-
打开PC上的终端应用(如PuTTY或TeraTerm)，并连接到调试COM端口。采用以下设置配置终端：
- a. 115200波特率，(参考board.h文件中的BOARD_DEBUG_UART_BAUDRATE变量)
- b. 无奇偶校验
- c. 数据位为8
- d. 停止位为1
-
在IAR中，点击"Download and Debug"按钮，将应用下载到目标。
-
然后，可将此应用下载到目标应用，并自动运行到main()函数。
-
点击"Go"按钮运行代码，以启动应用。
-
hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
采用Keil® MDK/µVision®运行演示
2. 构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
-
如果还未完成，在以下路径中打开所需的演示应用工作区：
/boards/ / / /mdk 此演示区命名为
.uvmpw，因此在这个具体例子中，实际路径为： /boards/evkmimxrt1010/demo_apps/hello_world/mdk/hello_world.uvmpw -
要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。
-
构建将完成，并且不会报错。
3. 运行示例应用
如需下载并运行该应用，请执行以下步骤：
-
通过USB线将开发平台连接到您的PC
-
打开PC上的终端应用(如PuTTY或TeraTerm)，并连接到调试串行端口。采用以下设置配置终端：
- 115200波特率，(参考board.h文件中的BOARD_DEBUG_UART_BAUDRATE变量)
- 无奇偶校验
- 数据位为8
- 停止位为1
-
应用构建完成后，点击"Load"按钮，将应用下载到目标。
-
如需调试应用，请点击"Start/Stop Debug Session"按钮，用红色突出显示。
-
点击"Run"按钮运行代码，以启用应用。
-
hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
采用MCUXpresso IDE运行演示
1. 导入MCUXpresso SDK
- 打开MCUXpresso IDE
- 选择计算机上的目录作为演示工作区。
- 切换到MCUXpresso IDE窗口中"已安装的SDK"视图。
- 打开Windows资源管理器，并将EVK-MIMXRT1010 SDK (压缩)文件拖放到已安装的SDK视图中。

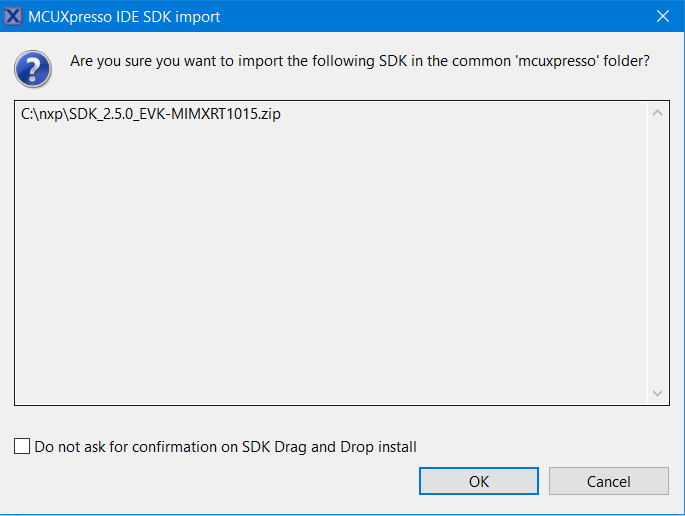

- 您将获得以下提示。点击OK继续导入：

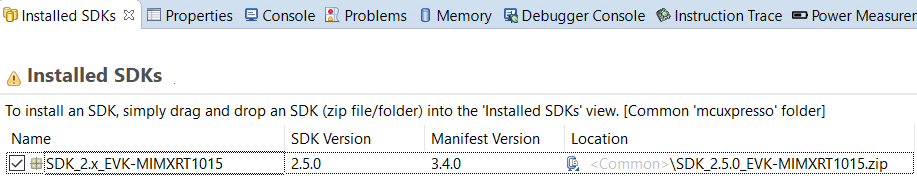

- 已安装的SDK将显示在“已安装的SDK”视图中，如下所示：
2. 构建示例应用
遵循以下步骤运行hello_world示例。
-
在左下角找到快速启动面板
-
然后点击导入SDK示例…
-

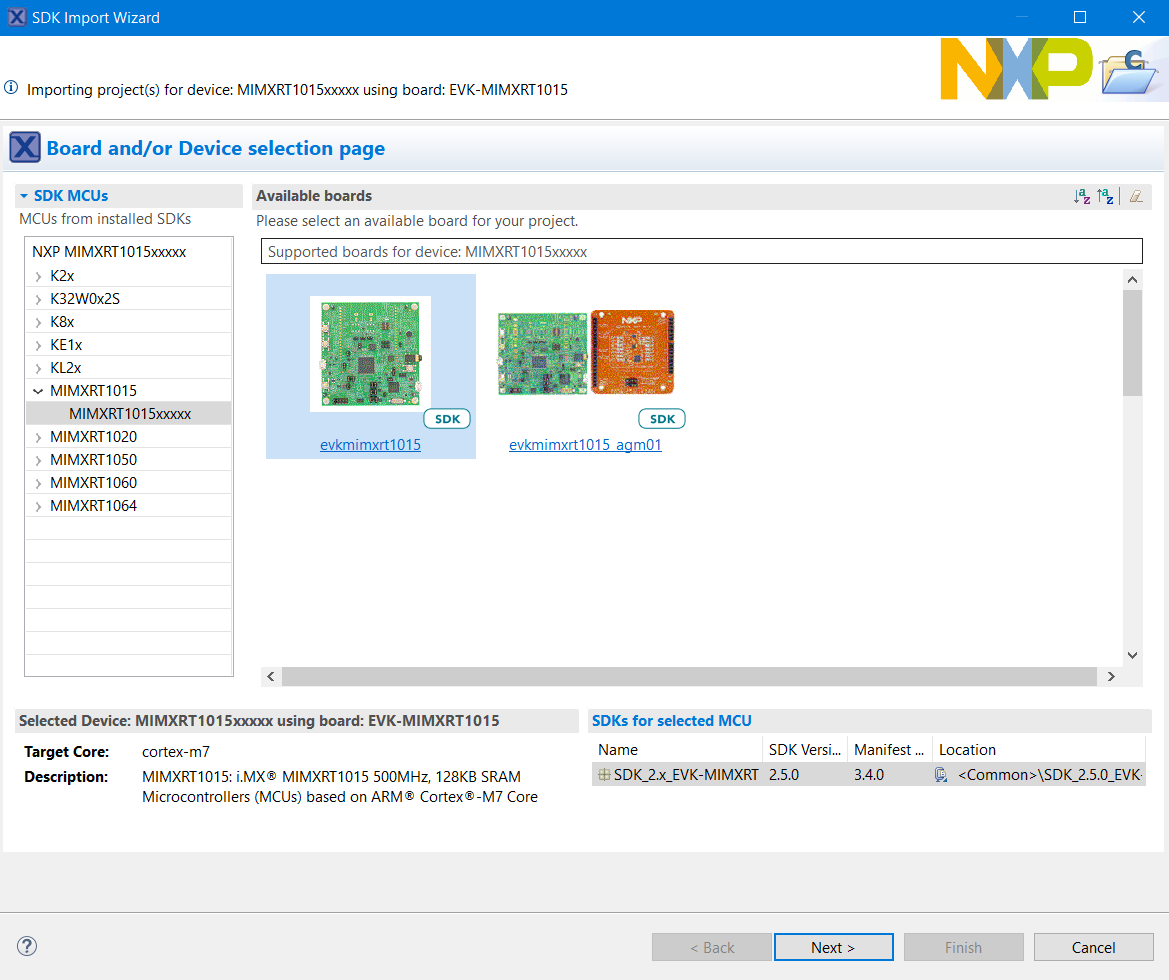

点击evkmimxrt1010板，选择导入可在该板上运行的示例，然后点击Next (“下一步”)。
-

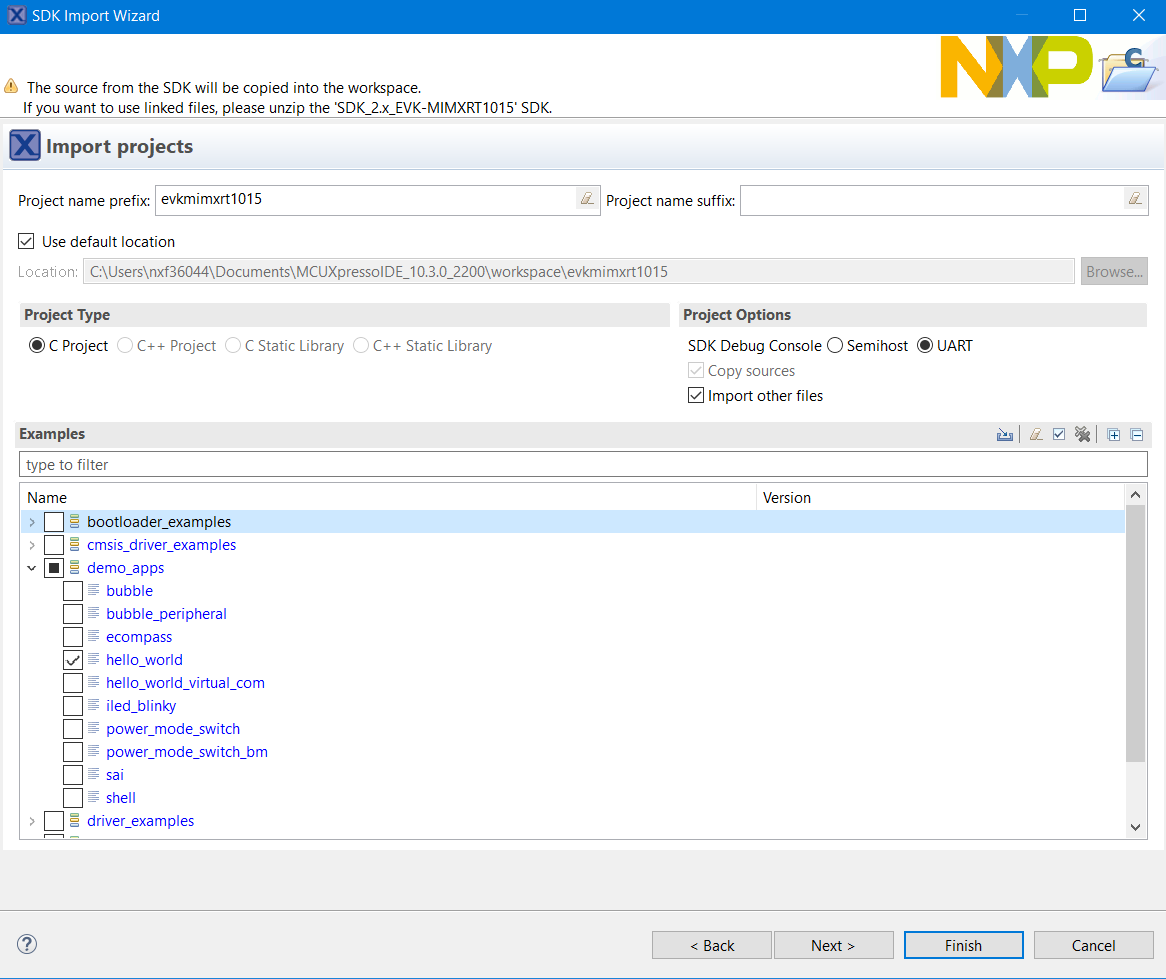

使用箭头按钮来展开demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。确保选择UART作为SDK调试控制台。然后点击Finish。
-
现在点击项目名称来构建项目，然后点击Build图标。
-
您可以在“控制台”选项卡中查看构建的状态。
3. 运行示例应用
- 项目已经编译好了，现在您可以将其闪存到板上并运行它。
- 2. 确保USB线已插入到MIMXRT1010-EVK上的OpenSDA调试接头，然后在“快速启动”面板点击Debug (调试)。
-

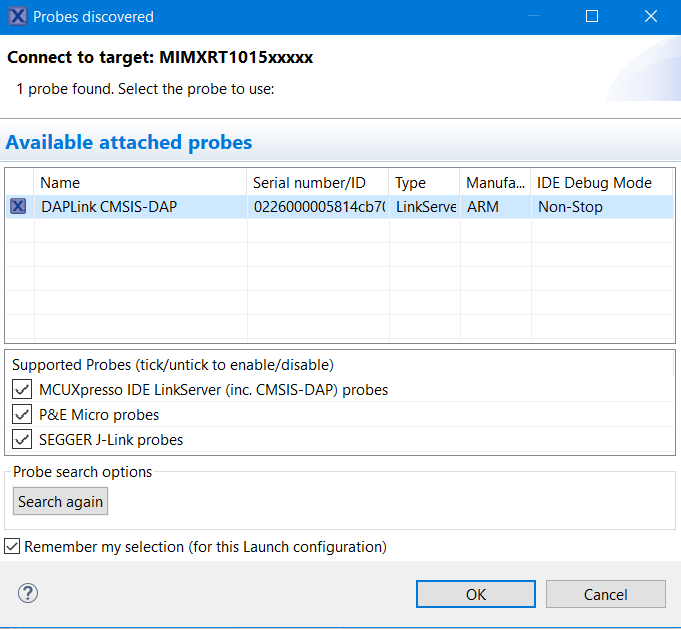

MCUXpresso IDE将探测互联的板，并应查找CMSIS-DAP硬件调试器，此硬件调试器是MIMXRT1010-EVK上OpenSDA集成电路的一部分。点击OK (确定)继续。
-
固件将被下载到板上，调试器开始运行。
-
打开一个终端程序，并连接到已显示的板上的COM端口。使用115200波特率，数据位为8, 无奇偶校验并且停止位为1。
-
点击"Resume"按钮启动应用：
-
hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
-
使用菜单栏的控件暂停、进入和逐步执行指令，然后点击Terminate图标停止调试会话：
采用Arm运行演示
1. 安装工具链
本节包含采用Kinetis SDK支持的Arm GCC工具链构建并运行KSDK演示应用所需的必要组件的安装步骤。Arm GCC工具有许多使用方式，但此例主要演示其在Windows环境中的使用。虽然这里未讨论，但GCC工具还可与Linux操作系统和Mac OSX配套使用。
安装GCC Arm嵌入式工具链
从launchpad.net/gcc-arm-embedded下载并运行安装程序。这是我们实际使用工具链(例如，编译器、链接器等)。GCC工具链应当对应最新的支持版本，参见Kinetis SDK版本说明。
安装MinGW
Minimalist GNU for Windows (MinGW)开发工具提供了一套不依赖第三方C-Runtime DLL (如Cygwin)的工具。KSDK所用的构建环境无需使用MinGW Build工具，但充分利用了MinGW和MSYS的基础安装。MSYS为与Unix类似的接口和工具提供基本的Shell。
-
从sourceforge.net/projects/mingw/files/Installer/下载最新的MinGW mingw-get-setup安装程序。
-
运行安装程序。推荐的安装路径为C:\MinGW，但是，您可以将其安装到任何位置。
-
确保在Basic Setup菜单下选择了"mingw32-base"和"msys-base"。
-
点击"Installation"菜单中的"Apply Changes"，并按照其余指令完成安装。
-
添加相应项目到Windows操作系统的Path环境变量。在"Environment Variables..."部分的Control Panel -> System and Security -> System -> Advanced System Settings下可找到它。路径为：
\bin 假设默认安装路径为C:\MinGW，此例如下所示。如果路径设置不正确，工具链将不起作用。
注：
如果您的Path变量中包含"C:\MinGW\msys\x.x\bin" (根据KSDK 1.0.0要求)，删除该路径以确保新的GCC构建系统正常工作。
-
从www.cmake.org/cmake/resources/software.html下载CMake 3.0.x
-
安装CMake，确保安装时选择"Add CMake to system PATH"选项。由用户选择是为所有用户还是只为当前用户将其安装到PATH。在这个示例中，假设为所有用户安装了此应用。
-
按照安装程序的其余指令操作。
-
可能需要重启系统，才能使PATH更改生效。
注：
此安装路径不包含任何空格。
为ArmGCC_DIR添加新环境变量
创建新的系统环境变量并命名为ArmGCC_DIR。此变量的值应当指向Arm GCC嵌入式工具链安装路径，此例中的安装路径为：
C:\Program Files (x86)\GNU Tools Arm Embedded\4.9 2015q3
参考GNU Arm GCC嵌入式工具的安装文件夹，获得确切的安装路径名。
安装CMake
2. 构建示例应用
要构建示例应用，请按照这些步骤操作。
-
1.如果没有运行，则打开GCC Arm嵌入式工具链命令窗口。要启动窗口，需从Windows操作系统Start菜单进入"Programs -> GNU Tools ARM Embedded
"，然后选择"GCC Command Prompt"。 -
将目录更改为示例应用项目目录，它有如下路径：
/boards/ / / /armgcc 对于本指南，确切的路径为：
/boards/evkmimxrt1010/demo_apps/hello_world/armgcc
-
在命令行键入"build_flexspi_nor_debug.bat"或双击Windows操作系统Explorer中的"build_flexspi_nor_debug.bat"文件，执行构建。输出显示如图：
3. 运行示例应用
本节将介绍使用J-Link GDB Server应用运行演示应用的步骤。要执行本练习，请先完成以下两步：
-
确保：
-
板上的OpenSDA接口已编程J-Link OpenSDA固件。如果您的板不支持OpenSDA，则需要单独的J-Link Pod。
-
您拥有独立的J-Link Pod，并且连接至板的调试接口。请注意：某些硬件平台需要修改硬件，以便通过外部调试接口正常运行。
配置并连接J-Link接口之后，按照以下步骤下载并运行演示应用：
-
本板支持J-Link硬件调试器。使用前，请安装SEGGER软件(可通过segger主页下载)
-
通过OpenSDA USB端口和PC USB接头之间的USB线缆，将开发平台连接到PC。如果使用独立的J-Link调试Pod，请也将其连接至板的SWD/JTAG接头。
-
打开PC上的终端应用(如PuTTY或TeraTerm)，并连接到调试串行端口。采用以下设置配置终端：
-
115200波特率，(参考board.h文件中的BOARD_DEBUG_UART_BAUDRATE变量)
-
无奇偶校验
-
数据位为8
-
停止位为1

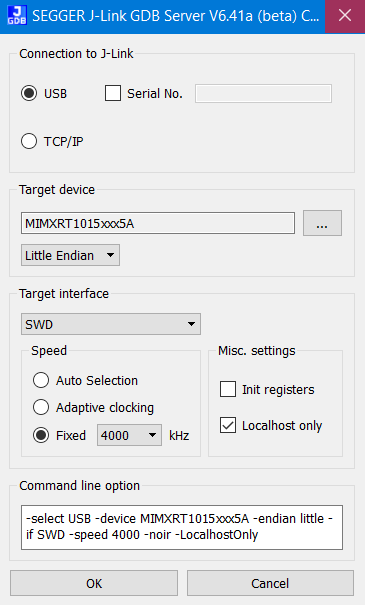

打开J-Link GDB服务器应用。访问SEGGER安装文件夹，例如：C:\Program Files (x86)\SEGGER\JLink_V632f。打开命令行窗口，使用命令"JLinkGDBServer.exe"，调试并发布目标。注：对于sdram_debug和sdram_release目标，使用命令"JLinkGDBServer.exescriptfile
这个例子所选的目标设备为"MIMXRT1011xxx5A"。

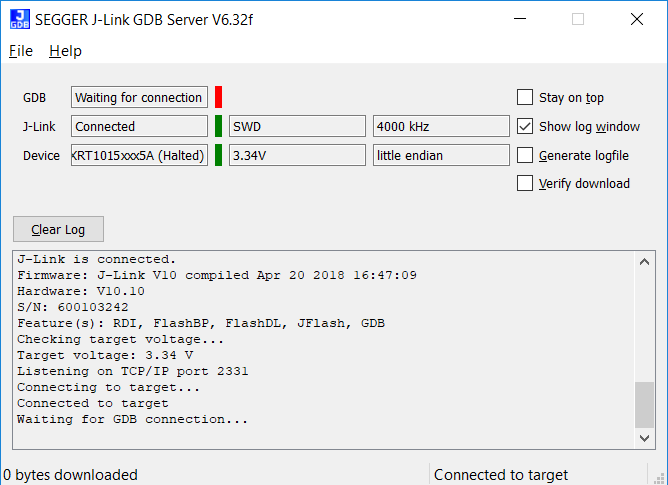

设备连接后，屏幕显示如图：
如果没有运行，则打开GCC ArmM嵌入式工具链窗口。要启动窗口，需从Windows操作系统Start菜单进入"Programs -> GNU Tools ARM Embedded
更改为包含示例应用输出的目录。根据所选的构建目标，使用以下2个路径中的一个可以找到此输出：
在这个例子中，路径为：

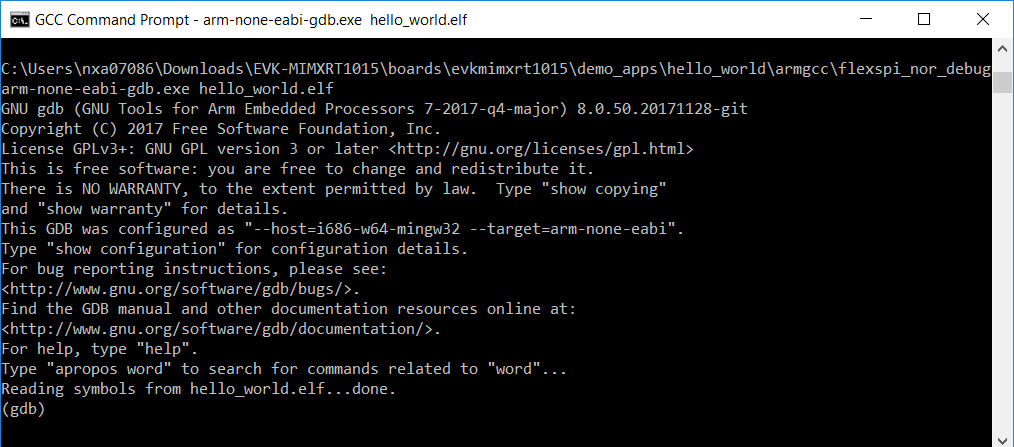

运行命令"arm-none-eabi-gdb.exe
运行以下命令：
"target remote localhost: 2331"
"monitor reset"
"monitor halt"
"load"
hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
为您的项目添加其他恩智浦解决方案，除了探索MIMXRT1010-EVK之外，还可与我们的全球设计网络社区进行互动
4.1传感器
采用各种恩智浦传感器解决方案探索世界。恩智浦为您的项目提供专用传感器解决方案，从加速度传感器、压力传感器到触摸传感器等。如需查看更多信息，请访问http://nxp.com/sensors
4.2 NFC
近场通信是一种简单、直观的技术，让您仅需轻触一下便可与周围世界安全交互。如需了解关于恩智浦NFC解决方案的更多信息，请访问http://nxp.com/nfc
4.3 i.MX和MCUXpresso网络社区
与其他工程师交流，并获得使用i.MX处理器和MCUXpresso软件和工具进行设计的专家建议。在以下两个专业网络社区中，选择一个加入社区讨论：i.MX网络社区或MCUXpresso软件和工具网络社区
演示不能用？
您的板是这样的包装吗？
没问题！您的板是旧封装，闪存存储器中预装了不同的开箱即用演示。
您会看到RGB LED灯在红、蓝和绿三种颜色之间依次切换。您准备就绪时，可以进行下一步。
仍然不能用？
试着按步骤继续操作，获得板上运行的其他示例应用。如果仍有问题，请通过i.MX网络社区联系我们。
使用MCUXpresso IDE
- 打开MCUXpresso IDE。
- 从快速启动面板中点击“导入SDK示例”。
- 在“导入向导”中选择FRDM-K64F板。然后选择Next (下一步)。
- 在搜索栏键入“LED”，并在GPIO驱动器示例下选择“led_output”项目。然后选择Next。这将创建此LED项目的独立副本，并将其放入MCUXpresso工作区。要使用UART进行打印(而不是默认的半主机)，请清除项目选项下的“启用半主机”复选框。然后点击Next。
- 在“高级设置”向导中，清除“Redirect SDK “PRINTF” to C library “printf”“复选框，以便使用MCUXpresso SDK控制台功能进行打印，而不是通用的C库文件。然后点击Finish。
- 点击“Project Explorer”视图中的“led_output”项目，并构建、编译和运行上述的演示。
- 您将看到红色的LED在板上闪烁。
- 终止调试会话。
使用MCUXpresso配置工具
- 打开MCUXpresso配置工具。
- 在弹出的向导中，浏览到解压MCUXpresso SDK的位置，然后选择“克隆示例项目”单选按钮，然后点击Next。
- 选择要克隆的项目。对于这个例子，我们要使用LED项目。您可以在过滤器框中键入“LED”，然后选择“gpio/led_output”项目来进行过滤。然后点击Next。
- 选择要放置克隆项目的目录，给它命名，然后选择要使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用。然后点击Finish。
- 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述。
- 您将看到红色的LED在电路板上闪烁。
- 终止调试会话。
使用引脚工具
- 打开MCUXpresso配置工具
- 该向导将询问您是否要使用SDK开始开发。选择使用SDK开始开发，并选择我们要创建一个新的配置。采用“Browse…”按钮，导航至解压SDK安装的位置。
- 从文件系统中选择SDK顶级文件夹。选择OK。
- 该向导要求创建一个新配置或克隆示例项目。我们将创建一个新配置，它将基于SDK的“led_output”项目设置。选择Next继续。
- 在搜索栏键入“LED”，搜索led_output示例。选择led_output示例并按下Finish。
- 从工具栏选择Tools->Pins，打开引脚工具。
- 引脚工具现在应该显示led_output项目的引脚配置。
- 在引脚视图中，点击“显示路由/所有引脚”复选框，查看所有路由引脚。路由的引脚在引脚名称旁边留有一个绿色勾选框。为每个路由引脚所选的功能在表中以绿色突出显示。
- 在当前配置中，PTB22可路由为GPIO，以切换红色LED。禁用PTB22，并更改PTB21的多路复用器设置，使用其GPIO功能来驱动蓝色LED。
- 点击GPIO列下的“PTB22”字段，将PTB22 (红色LED)禁用为GPIO。然后，该引脚将被禁用(引脚将不再具有勾选框)，从而从列表中消失。
- 现在，将PTB21路由为GPIO。首先，取消选择“显示路由所有/引脚”，以便重新显示所有引脚。然后，在引脚视图中搜索PTB21。最后，点击GPIO列下的框。该框将以绿色突出显示，并在引脚旁边显示勾选。
- 清除已过滤的文本后，已更新的视图将显示如下。请注意，PTB21也会显示在“已路由引脚”选项卡中，而PTB22已被删除。也可更新pin_mux.c文件来反映变化。
- PTB21已经为led_output示例配置的MIMXRT1010-EVK设置了一个定义的标识符(即“LED_BLUE”)。现在，通过搜索 PTB21，在Pins表中的PTB21旁，将标识符更改为“My_LED”。这将为用来标识LED的pin_mux.h文件添加一个#定义。
-
现在，通过点击右侧的“Sources”选项卡，进入“Sources”视图，然后选择导出图标，从而导出pin_mux.c和pin_mux.h文件。
-
选择导出pin_mux.c and pin_mux.h文件的目录。在此示例中，导出到上一节所创建的演示工作区led_output项目中的“board”文件夹。
(即C:\MCUXpressoIDE_Lab\evkmimxrt1010_driver_examples_gpio_led_output\board)。选择Finish完成。
- 点击Yes来替换现有的pin_mux.c和pin_mux.h文件。
- 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE中可以完成相同的步骤。在“led_output”项目下，双击源文件夹中的gpio_led_output.c文件，以在编辑器中显示该文件。请注意，GPIO驱动功能中使用的宏指的是BOARD_LED (即红色LED)。我们需要使用刚刚创建的My_LED宏替换这些宏。
- 双击“led_output”项目中板文件夹下的pin_mux.h文件。由于文件已更新，请按“F5”或“文件”>“刷新”来更新编辑器中的文件。复制pin_mux.h中的“BOARD_INITPIN_My_LED_GPIO”。
- 在gpio_led_output.c中的第87行和第92行，将“BOARD_LED_GPIO”替换为“BOARD_INITPIN_My_LED_GPIO”。
- 同样，从pin_mux.h中复制“BOARD_INITPINS_MY_LED_GPIO_PIN”。
- 在gpio_led_output.c中的第87行和第92行，将“BOARD_LED_GPIO_PIN”替换为“BOARD_INITPIN_My_LED_GPIO_PIN”。
- 按照上一节所述构建并下载项目。
- 运行应用。您现在应该看到蓝色LED正在闪烁！
- 终止调试会话。
使用时钟工具
- 打开MCUXpresso配置工具。
- 从工具栏打开“时钟”工具：Tools->Clocks。
- “led_output”项目的时钟配置将显示在时钟工具中：
- 点击左上角选项卡，切换到时钟图视图，并确保点击左下角选项卡来显示BOARD_BootClockRUN时钟模式。
- 点击Core Clock (内核时钟)字段并键入“12 MHz”，以更改内核时钟频率。您也会看到所有相关的时钟频率自动更改。
- 现在，打开“Sources”选项卡，并导出clock_config.c和clock_config.h文件。
-
选择要导出clock_config.c和clock_config.h文件的目录。在此示例中，导出到工作区led_output项目中的“board”文件夹。
(即C:\MCUXpressoIDE_Lab\evkmimxrt102mx0_driver_examples_gpio_led_output\board)。选择Finish完成。
- 按Yes替换现有的clock_config.c和clock_config.h文件。
- 现在，打开IDE中的LED项目，并像以前一样构建、下载和运行项目。
- 蓝色LED现在应以较慢的速度不断闪烁
