S32K3X4EVB-T172汽车通用评估板

S32K3X4EVB-T172
正常供应

滚动图片以放大

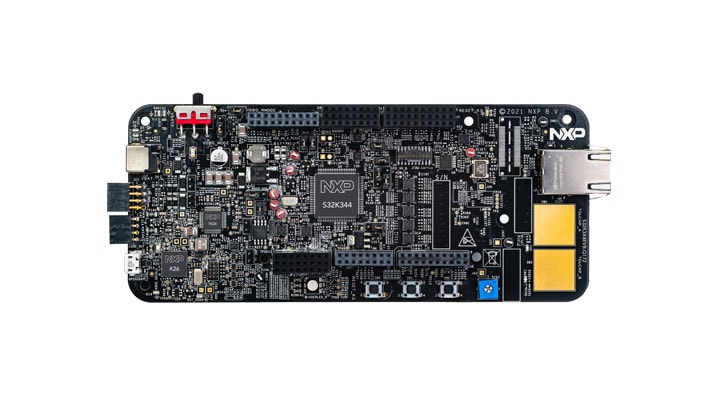

S32K3X4EVB-T172是一款适用于通用工业和汽车应用的评估和开发板。

S32K3X4EVB-T172基于采用172 32位 Arm® Cortex®-M7 S32K3 MCU，提供以锁步模式配置的双核、ASIL D安全硬件、HSE安全引擎、OTA支持、高级连接和低功耗模式。

S32K3X4EVB-T172提供与Arduino® UNO引脚布局兼容的标准规格，为快速应用原型制作和演示提供了广泛的扩展板选项。

框图

选择框图:

S32K3X4EVB-T172评估板

S32K3X4EVB-T172 Evaluation Board

S32K3系列概述

S32K3 Family Overview
获取框图PDF

支持的器件

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

接口

汽车LIN解决方案

  • TJA1022: 双LIN 2.2/SAE J2602收发器

安全的CAN收发器

  • TJA1153: 具有睡眠模式的安全HS-CAN收发器

汽车以太网PHY

  • TJA1103: TJA1103，符合ASIL B安全标准的汽车以太网100BASE-T1 PHY收发器

特性

硬件特性

  • 电源开关
  • 用户RGB LED
  • 两个用户按钮
  • ADC旋转电位计
  • 两个触摸板电极

软件特性

编程调试接口

  • 板载S32K3调试接口
  • 20引脚Cortex调试 + ETM接头
  • 用于S32K3调试接口的10引脚JTAG连接器
  • 用于TJA1103以太网PHY接口的10引脚JTAG连接器

兼容性

  • 兼容Arduino UNO引脚输出，支持“Shield”扩展

接口

  • 板载安全HS-CAN
  • 两个板载LIN接口
  • 以太网100BASE-T1物理层接口
  • 带虚拟COM端口的微型USB调试接口

更多

购买选项

S32K3X4EVB-T172-Image

点击展开

  • S32K3X4EVB-T172
    正常供应

  • S32K3X4EVB-T172 Evaluation Board for Automotive General Purpose.

  • 套件内含物

    • S32K3X4EVB-T172评估板
    • 不包括线缆和连接器
  • $395.00 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
