MCU-Link Pro硬件调试器

MCU-LINK-PRO 正常供应

滚动图片以放大

MCU Link Pro由恩智浦和Embedded Artists联合开发，是一款功能齐全的硬件调试器，可与MCUXpresso IDE和支持CMSIS-DAP和/或J-Link协议的第三方IDE配套使用。MCU-Link Pro基于恩智浦的MCU-Link架构，可以在MCU-Link低成本硬件调试器和板载评估板中找到，并运行与所有这些实现相同的固件。除了基本MCU-Link中的SWD调试、SWO分析和USB到UART桥接功能(VCOM)之外，MCU-Link Pro型号还增加了J-Link LITE固件选项、能量测量、模拟信号监视器、USB转SPI和I2C桥接功能，以及外设仿真的板载LPC804。MCU-Link Pro基于Arm® Cortex-M33®双核LPC55S69微控制器，并具有高速USB接口，提供低成本、高性能的调试。

恩智浦提供的免费LIBUSBSIO主机库支持USB桥接功能。

MCU-Link与Windows 10 & 11、MacOS和Linux兼容。恩智浦提供免费的实用程序，也包含在LinkServer软件包中，让客户能够轻松地安装固件更新。

支持的器件

处理器和微控制器

LPC1500 Cortex-M3

  • LPC1519JBD64: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3
  • LPC1518JBD64: 基于ARM® Cortex®-M3的运动控制32位微控制器
  • LPC1549JBD48: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3
  • LPC1547JBD64: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3
  • LPC1518JBD100: 基于ARM® Cortex®-M3的运动控制32位微控制器
  • LPC1517JBD48: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3
  • LPC1549JBD100: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3
  • LPC1519JBD100: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3
  • LPC1548JBD100: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3
  • LPC1548JBD64: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3
  • LPC1547JBD48: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3
  • LPC1517JBD64: Motion Control 32-bit Microcontroller based on Arm® Cortex®-M3

i.MX RT跨界MCU

  • i.MX-RT1024: i.MX RT1024: 跨界MCU， 配备Arm®Cortex®-M7
  • i.MX-RT1015: i.MX RT1015|跨界MCU，配备Arm®Cortex®-M7内核，运行频率为500MHz
  • i.MX-RT600: i.MX RT600跨界MCU，配备Arm®Cortex®-M33和DSP内核
  • i.MX-RT500: i.MX RT500跨界MCU，配备Arm®Cortex®-M33、DSP和GPU内核
  • i.MX-RT1160: i.MX RT1160跨界MCU, 双核Arm®Cortex®-M7和Cortex-M4
  • i.MX-RT1010: i.MX RT1010跨界MCU，配备Arm®Cortex®-M7内核，运行频率为500MHz
  • i.MX-RT1020: i.MX RT1020: 跨界MCU， 配备Arm®Cortex®-M7
  • i.MX-RT1064: i.MX RT1064: 跨界MCU， 配备Arm®Cortex®-M7
  • i.MX-RT1170: i.MX RT1170: 1GHz跨界MCU，配备Arm®Cortex®内核
  • i.MX-RT1060: i.MX RT1060: 跨界MCU， 配备Arm®Cortex®-M7
  • i.MX-RT1050: i.MX RT1050跨界MCU，配备Arm®Cortex®-M7内核

K2x / KS2x USB

  • K22_120: Kinetis® K22-120 MHz，高性价比，全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K21_120: Kinetis K21-120 MHZ, 全速USB，防篡改微控制器，基于Arm® Cortex®-M4内核
  • K20_120: Kinetis® K20-120 MHz，全速USB，混合信号集成微控制器 (MCU)，基于Arm® Cortex®-M4内核
  • K20_72: Kinetis® K20-72 MHz，全速USB，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K24_120: Kinetis® K24-120 MHz，全速USB，256KB SRAM微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K20_100: Kinetis® K20-100 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
  • K28_150: Kinetis® K28-150 MHz, 2x USB,内核电压旁路, 2MB闪存, 基于Arm® Cortex®-M4的1MB SRAM MCU
  • K21_50: Kinetis® K21-50 MHz, 全速USB, 防篡改微控制器，基于Arm® Cortex®-M4内核
  • K22_50: Kinetis® K22-50 MHz, 高性价比, 全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K20_50: Kinetis® K20-50 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K27_150: Kinetis® K27-150 MHz, 2x USB, 2MB闪存, 基于Arm® Cortex®-M4内核的1MB SRAM微控制器(MCU)
  • K22_100: Kinetis® K22-100 MHz，高性价比，全速USB微控制器(MCU)，基于ARM® Cortex®-M4内核

K3x段式LCD

  • K30_100: Kinetis® K30-100 MHz，混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K30_72: Kinetis K30-72 MHz, 混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核

K7x图形 LCD

  • K70_120: Kinetis® K70-120–150 MHz, 全速USB, 以太网, DDR和防篡改微控制器 (MCU)，基于Arm® Cortex®-M4内核

通用MCU

  • LPC51U68: High-Performance, Power-Efficient and Cost Sensitive Arm® Cortex®-M0+ MCUs

K6x以太网

  • K60_100: Kinetis® K60-100 MHz, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
  • K65_180: Kinetis® K65-180 MHz，双高速和全速USB，2MB闪存，防篡改微控制器(MCU)，基于Arm® Cortex®-M4 内核
  • K64_120: Kinetis® K64-120 MHz, 256KB SRAM微控制器(MCU)基于Arm® Cortex®-M4内核
  • K60_120: Kinetis®K60 / 61-120-150 MHz，基于Arm® Cortex®-M4内核的混合信号集成和防篡改微控制器
  • K63_120: Kinetis® K63-120 MHz, 256KB SRAM, 防篡改微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K66_180: Kinetis® K66-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于Arm® Cortex®-M4内核

KE系列Arm Cortex-M4/M0+

  • KE02: Kinetis KE02-20 MHz，入门级微控制器(MCU)，基于ARM® Cortex®-M0+内核
  • KE06: Kinetis® KE06-48 MHz，带CAN的主流微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KE1xF: Kinetis KE1xF-168MHz，带CAN的5V高性能微控制器，基于Arm® Cortex®-M4
  • KE1xZ: KE1xZ：Arm® Cortex®-M0+ 5V主流MCU，带有恩智浦触控和CAN控制功能
  • KE02_40: Kinetis® KE02-40 MHz，入门级微控制器(MCU)，基于Arm® Cortex® -M0+内核
  • KE04: Kinetis® KE04-48 MHz, 主流微控制器(MCU)，基于Arm® Cortex®-M0+内核

K32 L系列Cortex-M4/M0+

  • K32-L3: 恩智浦基于Coretex M4 和Cortex M0+ 的高能效，先进安全性MCU
  • K32-L2: 超低功耗, 高度集成MCU

KL系列Cortex-M0+

  • KL3x: Kinetis® KL3x-48 MHz，段式LCD，超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL1x: Kinetis® KL1x-48 MHz，主流小规格超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL8x: Kinetis® KL8x-72/96 MHz超低功耗安全微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL4x: Kinetis® KL4x-48 MHz，USB，段式LCD，超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL2x: Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL0x: Kinetis® KL0x-48 MHz，入门级超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

K5x测量

  • K51_72: Kinetis® K51-72 MHz，段式LCD，USB微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K50_100: Kinetis® K50-100 MHz，USB微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K53_100: Kinetis® K53-100 MHz，USB，段式LCD，以太网微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K50_72: Kinetis® K50-72 MHz，USB微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K51_100: Kinetis® K51-100 MHz，段式LCD，USB微控制器(MCU)基于Arm® Cortex®-M4内核

KM系列Cortex-M0+

  • KM3x: 50–75 MHz带段式LCD的精确计量微控制器，基于Arm® Cortex®-M0+内核
  • KM1x: Kinetis KM1x-50 MHz，主流精确计量微控制器，基于ARM® Cortex®-M0+内核

LPC800 Arm Cortex-M0+

  • LPC8N04: 基于Arm® Cortex®-M0+内核的高性价比微控制器(MCU)
  • LPC82X: LPC82X: 基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)
  • LPC84X: 基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)
  • LPC81X_LPC83X: LPC810 and LPC830: 32-Bit Arm® Cortex®-M0+-Based Low-Cost MCU
  • LPC80X: 基于Arm® Cortex®-M0+内核的高性价比微控制器(MCU)

LPC1100 Cortex-M0+/M0

  • LPC11E00: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm® Cortex®-M0+ and Cortex®-M0 Cores
  • LPC1100: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm Cortex-M0 Cores
  • LPC11C00: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm® Cortex®-M0 Cores
  • LPC11AXX: Scalable, Entry-Level 32-bit Microcontrollers (MCUs)
  • LPC11U00: Scalable Entry Level 32-bit Microcontroller (MCU) based on Arm® Cortex®-M0+ and Cortex®-M0 Cores

LPC5500 Arm Cortex-M33

  • LPC552x-S2x: LPC552x/S2x：基于Arm® Cortex®-M33的主流微控制器系列
  • LPC55S6x: 高效的基于Arm® Cortex®-M33的微控制器产品系列
  • LPC551X-S1X: LPC551x/S1x: 基于Arm® Cortex®-M33的入门级微控制器系列
  • LPC550x: LPC550x/S0x：基于Arm® Cortex®-M33内核基准的微控制器系列

KV系列Cortex-M4/M0+/M7

  • KV4x: Kinetis KV4x-168 MHz，高性能电机 / 功率变换微控制器(MCU)，基于ARM® Cortex®-M4内核
  • KV3x: Kinetis® KV3x-100–120 MHz,  高级3相FOC / 无传感器电机控制MCU，基于Arm® Cortex®-M4
  • KV5x: Kinetis® KV5x-240 MHz, 电机控制和功率变换, 以太网, 基于Arm® Cortex®-M7内核的MCU
  • KV1x: Kinetis® KV1x-75 MHz，入门级3相FOC / 无传感器电机控制微控制器(MCU)，基于Arm® Cortex®-M0+内核

K8x安全

  • K82_150: Kinetis® K82-150 MHz硬件加密协处理器和QuadSPI微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K81_150: Kinetis K81-150 MHz硬件加密协处理器，反篡改和QuadSPI微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K80_150: Kinetis K80-150 MHz先进安全性和QuadSPI微控制器(MCU)，基于Arm® Cortex®-M4内核

K0x入门级

  • K02_100: Kinetis® K02-100 MHz微控制器(MCU)，基于ARM® Cortex®-M4内核，具有优化的特性

LPC54000 Cortex-M4

  • LPC541XX: 基于Arm® Cortex®-M4内核的低功耗微控制器(MCU)，带有可选的Cortex®-M0+协处理器
  • LPC546XX: 基于Arm® Cortex®-M4内核的高效微控制器(MCU)，带先进外设
  • LPC540XX: 基于Arm® Cortex®-M4内核的高效微控制器(MCU)，带先进外设

LPC1800 Cortex-M3

  • LPC18S57JET256: 32位Arm® Cortex®-M3 MCU；1 MB闪存和136 kB SRAM；以太网；两个高速USB、LCD、EMC、AES引擎
  • LPC1853JBD208: 512kB Flash、136kB SRAM、以太网、LCD、LQFP208封装
  • LPC1827JBD144: 1024kB闪存、136kB SRAM、LQFP144封装
  • LPC18S10FET100: 32位Arm® Cortex®-M3无闪存MCU，带安全功能；136 kB SRAM；EMC
  • LPC1820FBD144: 0kB Flash、168kB SRAM、LQFP144封装
  • LPC1830FET100: 0kB Flash、200kB SRAM、以太网、TFBGA100封装
  • LPC1833JET100: 基于ARM Cortex-M3的高性能32位微控制器
  • LPC18S50FET180: 32位Arm® Cortex®-M3无闪存MCU，带安全功能；200 kB SRAM；以太网，两个HS USB、LCD、EMC
  • LPC18S30FET100: 32位Arm® Cortex®-M3无闪存MCU，带安全功能；200 kB SRAM；以太网，两个HS USB、EMC
  • LPC1822JBD144: 512kB闪存、104kB SRAM、LQFP144封装
  • LPC18S57JBD208: 32位Arm® Cortex®-M3 MCU；1 MB闪存和136 kB SRAM；以太网；两个高速USB、LCD、EMC、AES引擎
  • LPC1823JET100: 512kB闪存、104kB SRAM、TFBGA100封装
  • LPC18S50FET256: 32位Arm® Cortex®-M3无闪存MCU，带安全功能；200 kB SRAM；以太网，两个HS USB、LCD、EMC
  • LPC1837JET100: High Performance 32-bit Microcontroller (MCU) based on ARM Cortex-M3 Core
  • LPC18S37JBD144: 32-Bit Arm® Cortex®-M3 MCU; 1 MB Flash and 136 KB SRAM; Ethernet, Two High-Speed USB, EMC, AES Engine
  • LPC1812JET100: 512kB闪存、104kB SRAM、TFBGA100封装
  • LPC1837JET256: 1024kB闪存、136kB SRAM、以太网、LBGA256封装
  • LPC1810FET100: 0kB Flash、136kB SRAM、无USB、TFBGA100封装
  • LPC1833JBD144: High Performance 32-bit Microcontroller based on ARM Cortex-M3
  • LPC1853FET256: High Performance 32-bit Microcontroller (MCU) based on ARM Cortex-M3 Core
  • LPC1813JET100: 512kB闪存、104kB SRAM、TFBGA100封装
  • LPC1827JET100: 1024kB闪存、136kB SRAM、TFBGA100封装
  • LPC1817JET100: 1024kB闪存、136kB SRAM、TFBGA100封装
  • LPC1830FET256: 0kB Flash、200kB SRAM、以太网、LBGA256封装
  • LPC1850FET180: Quad SPI Flash Interface (SPIFI), 200 KB SRAM, Two High-Speed USB, Ethernet, LCD, TFBGA180 Package
  • LPC1830FBD144: 0kB Flash、200kB SRAM、以太网、LQFP144封装
  • LPC1850FET256: Quad SPI Flash Interface (SPIFI), 200 kB SRAM, two High-speed USB, Ethernet, LCD, LBGA256 package
  • LPC1817JBD144: 1024kB闪存、136kB SRAM、LQFP144封装
  • LPC1813JBD144: 512kB闪存、104kB SRAM、LQFP144封装
  • LPC1825JBD144: 768kB闪存、136kB SRAM、LQFP144封装
  • LPC1857JET256: 1024kB闪存、136kB SRAM、以太网、LCD、LBGA256封装
  • LPC18S30FBD144: 32位Arm® Cortex®-M3无闪存MCU，带安全功能；200 kB SRAM；以太网，两个HS USB、EMC
  • LPC1810FBD144: 0kB闪存、136kB SRAM、无USB、LQFP144封装
  • LPC1833JET256: 512kB闪存、136kB SRAM、以太网、LBGA256封装
  • LPC1830FET180: 0kB Flash、200kB SRAM、以太网、TFBGA180封装
  • LPC1815JET100: 768kB闪存、136kB SRAM、TFBGA100封装
  • LPC1825JET100: 768kB闪存、136kB SRAM、TFBGA100封装
  • LPC1812JBD144: 512kB闪存、104kB SRAM、LQFP144封装
  • LPC18S30FET256: 32位Arm® Cortex®-M3无闪存MCU，带安全功能；200 kB SRAM；以太网，两个HS USB、EMC
  • LPC1833FET256: 512kB闪存、136kB SRAM、以太网、LBGA256封装
  • LPC1837JBD144: 基于ARM Cortex-M3的高性能32位微控制器
  • LPC1822JET100: 512kB闪存、104kB SRAM、TFBGA100封装
  • LPC1837FET256: 1024kB闪存、136kB SRAM、以太网、LBGA256封装
  • LPC1820FET100: 0kB Flash、168kB SRAM、TFBGA100封装
  • LPC1815JBD144: 768kB闪存、136kB SRAM、LQFP144封装
  • LPC1823JBD144: 512kB闪存、104kB SRAM、LQFP144封装
  • LPC1857JBD208: 1024kB闪存、136kB SRAM、以太网、LCD、LQFP208封装
  • LPC1857FET256: 1 MB闪存, 136 kB SRAM, 两个高速USB, 以太网, LCD, LBGA256封装
  • LPC1853JET256: 512kB闪存、136kB SRAM、以太网、LCD、LBGA256封装
  • LPC18S10FBD144: 32位Arm® Cortex®-M3无闪存MCU，带安全功能；136 kB SRAM；EMC
  • LPC18S37JET100: 32位Arm® Cortex®-M3 MCU；1 MB闪存和136 kB SRAM；以太网；两个高速USB、EMC、AES引擎

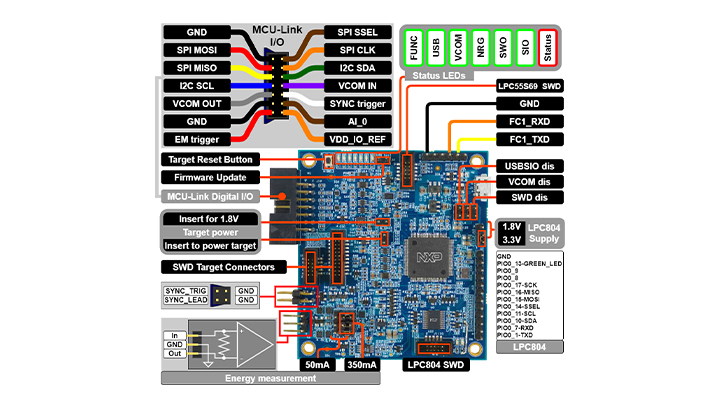

特性

微控制器(MCU)

  • LPC55S69 双Arm Cortex-M33 MCU，运行频率为150MHz
  • 用于外设模拟的LPC804 MCU

调试

  • CMSIS-DAP和J-Link LITE兼容固件选项
  • SWD目标调试
  • SWO跟踪/分析I/O支持

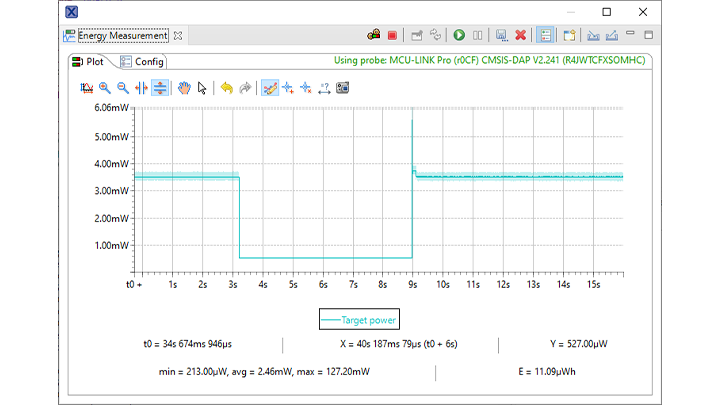

  • 能量测量分辨率低至200 nA以下，典型精度为1%
  • 模拟信号监视器(1.2至3.6 V)
  • 目标系统供电选项(1.8 V或3.3 V，最高400 mA）
  • 支持1.2 V至5 V系统的目标调试

连接

  • VCOM接口，带连接到目标系统的电缆（TXD、RXD、接地）
  • 高速USB
  • USB到I2C和SPI桥接

用户界面

  • 多个LED状态指示灯，方便使用

支持的IDE

  • 与MCUXpresso IDE兼容
  • 与支持CMSIS-DAP或J-Link协议的工具/IDE兼容
  • 与MCUXpresso for VS Code兼容

购买选项

MCU-LINK-PRO-Image

点击展开

  • MCU-LINK-PRO
    正常供应

  • MCU-Link Pro Debug Probe.

  • 套件包含

    • MCU-Link Pro硬件调试器
    • 10引脚至10引脚的Cortex调试电缆
    • 10引脚至20引脚的Cortex调试电缆
    • 数字端口/模拟输入适配器电缆
    • 备用跳接线
  • CNY 330.32
  • 数量为 1
    • 供货情况: 现货
    • 库存: 29
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
