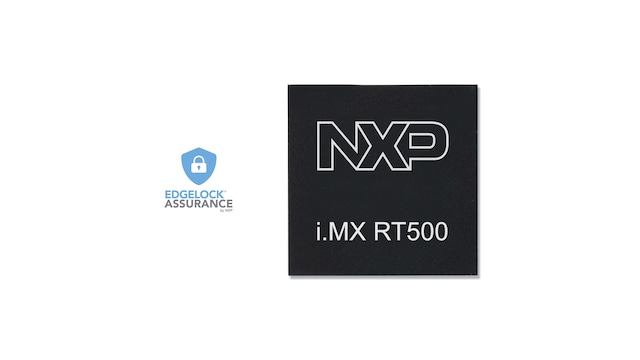

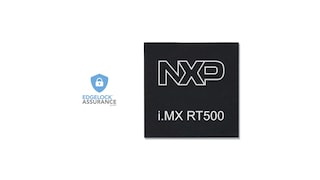

i.MX RT500跨界MCU是双核微控制器，采用Arm^® Cortex^®-M33核和Cadence® Xtensa® Fusion F1 DSP，专为低功耗可穿戴和消费级物联网应用而设计。

i.MX RT500 Arm^® Cortex^®-M33 的运行频率高达275MHz，包括两个协处理器，可提供更高的性能。Fusion DSP的运行频率高达275MHz。该系列提供丰富的外设、嵌入式安全性和超低功耗。该器件具有高达5MB SRAM和两个FlexSPI，每个FlexSPI具有32KB缓存。

i.MX RT500系列由MCUXpresso生态合作体系支持，其中包括SDK、IDE选项以及安全配置和配置工具，可实现快速开发。

产品详情

框图

i.MX RT500跨界MCU

i.MX RT500 Crossover MCU

获取框图PDF

特性

Cortex-M33内核，运行频率高达275MHz

Arm TrustZone® 用于保护资产
支持8个区域的Cortex-M33内置存储器保护单元（MPU）
Cortex-M33的两个协处理器
- PowerQuad硬件加速器用于（固定和浮点运算单元）DSP功能
- CASPER加解密协处理器将对某些不对称加密算法所需的各种函数进行硬件加速

高度优化的Cadence® Tensilica® Fusion F1 DSP处理内核，运行频率高达275 MHz

硬件浮点单元；每周期单精度IEEE浮点运算MAC

软件和工具

MCUXpresso生态合作体系支持
- IDE选项的选择
- 引脚、时钟、外设、安全和存储器配置工具
- 安全编程和配置工具
- 软件开发套件
支持Zephyr实时操作系统（RTOS）

片上存储器

高达5MB系统SRAM，CPU和所有DMA引擎均可对其进行访问
2个32KB FlexSPI缓存

显卡

2D GPU，具有矢量图形加速功能
CSI 8/10/16位并行接口（FlexIO）
LCD 8/10/16/18/24位并行接口（FlexIO）
LCD接口+MIPI DSI

数字外设

两个DMA引擎，每个引擎有32个通道
Quad/Octal SPI闪存带有动态描述
两个SD/eMMC存储器卡槽接口，其中一个支持eMMC 5.0，带HS400/DDR运行
USB高速主机/器件控制器，带片上PHY
高达12个可配置通用串行接口模块（FlexComm接口），可配置为SPI/I2C/I2S/UART
1个支持50MHz运行频率的高速SPI接口
两个I3C总线接口
1个数字麦克风接口，支持多达8个通道

特性

Cortex-M33内核，运行频率高达275MHz

Arm TrustZone® 用于保护资产
支持8个区域的Cortex-M33内置存储器保护单元（MPU）
Cortex-M33的两个协处理器
- PowerQuad硬件加速器用于（固定和浮点运算单元）DSP功能
- CASPER加解密协处理器将对某些不对称加密算法所需的各种函数进行硬件加速

高度优化的Cadence® Tensilica® Fusion F1 DSP处理内核，运行频率高达275 MHz

硬件浮点单元；每周期单精度IEEE浮点运算MAC

软件和工具

MCUXpresso生态合作体系支持
- IDE选项的选择
- 引脚、时钟、外设、安全和存储器配置工具
- 安全编程和配置工具
- 软件开发套件
支持Zephyr实时操作系统（RTOS）

片上存储器

高达5MB系统SRAM，CPU和所有DMA引擎均可对其进行访问
2个32KB FlexSPI缓存

显卡

2D GPU，具有矢量图形加速功能
CSI 8/10/16位并行接口（FlexIO）
LCD 8/10/16/18/24位并行接口（FlexIO）
LCD接口+MIPI DSI

数字外设

两个DMA引擎，每个引擎有32个通道
Quad/Octal SPI闪存带有动态描述
两个SD/eMMC存储器卡槽接口，其中一个支持eMMC 5.0，带HS400/DDR运行
USB高速主机/器件控制器，带片上PHY
高达12个可配置通用串行接口模块（FlexComm接口），可配置为SPI/I2C/I2S/UART
1个支持50MHz运行频率的高速SPI接口
两个I3C总线接口
1个数字麦克风接口，支持多达8个通道

安全功能

安全隔离：Armv8-M的Arm® TrustZone® 技术安全执行环境，通过硬件引擎进行对称密钥隔离
安全启动支持，在启动ROM中实施，提供不可变的信任根
安全存储：基于物理不可克隆功能（PUF）的密钥存储，片外闪存的动态AES解密（OTFAD），用于代码存储
安全调试：基于证书的调试身份验证机制
安全更新支持具有可靠性（RSA签名）和机密性（AES-CTR加密）保护的固件更新
硬件加密加速器：
- 具有256位密钥强度的对称密码（AES）
- 非对称密码加速
- 具有256位熵的TRNG
- 具有SHA-256和SHA-1的哈希引擎
安全身份：128位通用唯一标识（UUID）和256位复合设备标识（CDI）
已加入EdgeLock Assurance保障计划，提供片上安全能力。

产品计划

EdgeLock® Assurance

i.MX RT500跨界MCU隶属EdgeLock Assurance计划，旨在满足行业标准，并采用恩智浦安全设计方法。

了解详情

购买/参数

部件展开描述	订购	计算机辅助设计模型	状态	预算报价（不含税）	内核类型	运行频率[最高]（MHz）	SRAM (kB)	支持外部存储器	GPU 2D / GPU 3D	Serial Communication	FlexComm (UART/I2C/SPI/I2S)	USB Controllers	安全	PWM [Number, bits]	ADC [Number, bits]	输入电压[最小到最大]（V）	PWM	封装类型	Package Pitch (mm)
MIMXRT533SFAWC 数据手册			正常供应	10K @ CNY33.10	1 x Arm Cortex-M33	200	3072	FlexSPI	—	1 x HS SPI, 1 x I3C, 1 x I²C	7	1	AES, RNG, SHA, SRAM-based PUF	8 x 32	1 x 12	1.71 to 3.6	8	—	—
MIMXRT533SFFOC 数据手册			正常供应	10K @ CNY40.42	1 x Arm Cortex-M33	200	3072	FlexSPI	—	1 x I²C, 2 x HS SPI, 2 x I3C	11	1	—	8 x 32	1 x 12	1.71 to 3.6	8	FOWLP249	0.4
MIMXRT555SFAWC 数据手册			正常供应	10K @ CNY34.39	1 x Arm Cortex-M33	200	5120	FlexSPI	GPU 2D	1 x HS SPI, 1 x I3C, 1 x I²C	7	1	AES, RNG, SHA, SRAM-based PUF	8 x 32	1 x 12	1.71 to 3.6	8	—	—
MIMXRT555SFFOC 数据手册			正常供应	10K @ CNY41.72	1 x Arm Cortex-M33	200	5120	FlexSPI	GPU 2D	1 x I²C, 2 x HS SPI, 2 x I3C	11	1	—	8 x 32	1 x 12	1.71 to 3.6	8	FOWLP249	0.4
MIMXRT595SFAWC 数据手册			正常供应	10K @ CNY35.68	1 x Arm Cortex-M33, 1 x Cadence Fusion F1	200	5120	FlexSPI	GPU 2D	1 x HS SPI, 1 x I3C, 1 x I²C	7	1	AES, RNG, SHA, SRAM-based PUF	8 x 32	1 x 12	1.71 to 3.6	8	—	—
MIMXRT595SFFOC 数据手册			正常供应	10K @ CNY43.01	1 x Arm Cortex-M33, 1 x Cadence Fusion F1	200	5120	FlexSPI	GPU 2D	1 x I²C, 2 x HS SPI, 2 x I3C	11	1	—	8 x 32	1 x 12	1.71 to 3.6	8	FOWLP249	0.4
