Arm® Cortex®-M4_Kinetis KV4x实时控制MCU

点击播放视频

Kinetis^® KV4x系列MCU是一种高性能解决方案，为电机和电源控制领域要求严格的部分应用提供优异的精度、感应和控制能力。它采用Arm^® Cortex^®-M4内核，运行频率为168MHz，带DSP和浮点单元，具有先进的高速、高精度外设，例如312皮秒高分辨率脉宽调制(PWM)，双12位模数转换器(ADC)，采样频率每秒4.1兆样本(MSPS)，共有30个PWM通道，支持多电机系统和双FlexCAN模块。采用128位宽的闪存接口，全面提高执行性能。Kinetis KV4x系列MCU由来自恩智浦及第三方资源的全面支持套件提供支持，包括参考设计、软件库和电机配置工具。

数据手册

参考手册

产品详情

框图

Kinetis V Series KV4x MCUs Block Diagram

Kinetis<sup>®</sup> KV4x MCU Family Block Diagram

获取框图PDF

特征

168 MHz Cortex-M4内核，带DSP和浮点运算单元 - 能够显著提升计算密集型应用的性能，例如，无传感器磁场定向控制(FOC)算法的处理
128位宽闪存与缓存连接，尽可能减少等待状态的数量，同时执行快速控制回路
两个12位、16通道ADC，带PGA - 4.1 MSPS，非常适合数字功率变换或电机控制应用
多达12通道的eFlexPWM - 高达312ps的分辨率，适用于要求严格的数字功率变换应用
两个8通道和1个双通道可编程FlexTimer - 高度准确的PWM生成，带集成功率因数校正或速度传感器解码器(增量解码器/霍尔传感器)
正交编码器/解码器
多达两个FlexCAN模块 - 高速度、高可靠性的工业通信
广泛且可扩展的产品系列，提供出色的硬件和软件兼容性 - 支持轻松迁移，以便利用Kinetis^® V系列设备更加强大的性能、存储器和功能

MCUXpresso软件与工具

Kinetis Designs - 参考设计库

该参考设计库包含采用Kinetis MCU的资源和参考设计，能够帮助您快速启动下一个嵌入式项目。

3相PMSM电机控制

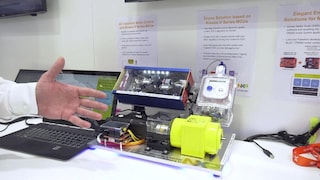

3相无刷DC电机控制
3相AC感应电机控制

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

设计资源

设计文件

快速参考恩智浦设计文件类型.

5 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.
