产品详情
特性
Arm Cortex-M33内核
- 运行频率高达96MHz
- Arm TrustZone® ，浮点运算单元(FPU)和存储器保护单元(MPU)
- Cortex-M33内置嵌套向量中断控制器(NVIC)
- 非屏蔽中断（NMI）输入，多种中断源可供选择
- 串行线调试，具有8个断点和4个观察点。包含串行线输出，用于增强调试功能
- 系统节拍定时器
片上存储器
- 最高256KB片上可编程闪存，带闪存加速器和512字节页面擦除和写入功能
- 总共高达96KB的SRAM包括：代码总线上的16KB SRAM，系统总线上的64KB SRAM(连续64KB)，和系统总线上的其他16kB SRAM
安全功能
- 启用Arm TrustZone®
- PRINCE模块对写入到片上闪存的数据进行实时加密，在读取加密闪存数据时进行解密，以保护代码*
- 提供CASPER Crypto协处理器，对某些不对称加密算法所需的各种函数进行硬件加速，如ECC (Elliptic Curve Cryptography)加密算法
- AES-256加密/解密引擎*
- 安全散列算法（SHA2）模块支持通过专用DMA控制器的安全启动*
- 通过专用SRAM上的芯片指纹，提供物理不可克隆功能(PUF)。PUF可以生成、存储和重建从64到4096位长度不等的密钥。包括用于密钥提取的硬件*
- 唯一的128位设备识别序列号(UUID)*
- 安全通用IO*
- 真随机数生成器(TRNG)
- 代码看门狗
串行接口
- FlexComm接口包含9个串行外设。每个FlexComm接口可通过软件选择作为USART、SPI、I²C和I2S接口
- I²C总线接口，支持Fast-Mode和Fast-Mode Plus，数据传输率高达1Mbit/s，具有多种地址识别和监测模式。
数字外设
- DMA0控制器，具有22个通道和22个可编程触发器，能够访问所有存储器和支持DMA的外设。
- DMA1控制器，具有10个通道和15个可编程触发器，能够访问所有存储器和支持DMA的外设。
- CAN FD模块，带专用DMA控制器。
- CRC引擎模块可使用支持DMA的3个标准多项式中的一个计算所提供数据的CRC
- 多达45个通用输入/输出(GPIO)引脚
- 通用IO寄存器位于AHB上，支持快速存取。DMA支持GPIO端口
- 多达8个GPIO可选择为引脚中断(PINT)，由上升沿、下降沿或两种输入沿触发
- 两组GPIO中断(GINT)支持基于输入状态逻辑(AND/OR)组合的中断
- I/O引脚配置，支持16个函数选项
- 可编程逻辑单元(PLU)用于创建小型组合和/或顺序逻辑网络，包括状态机
模拟外设
- 16位ADC，具有5个差分通道对(或10个单端通道)以及多个内部和外部触发器输入，采样速率高达2.0M采样/秒。在单端模式下，ADC在属于差分对的输入通道上支持2个同时转换。
- 连接至ADC的内置温度传感器
- 具有五个输入引脚和外部或内部基准电压的比较器。
定时器
- 5个32位标准通用异步定时器/计数器，支持多达4个采集输入和4个比较输出。可选择特定的定时器事件生成DMA请求
- 一个SCTimer/PWM，具有8个输入和10个输出函数(包括捕获和匹配)。输入和输出可引至或引自外部引脚，内部引至或引自所选外设。在内部，SCTimer/PWM支持16个捕获/匹配，16个事件和32个状态。
- 32位实时时钟(RTC)，以1秒分辨率在始终开启的电源域内运行。RTC中还有一个定时器可用于唤醒所有低功耗模式(包括深度节电模式)，具有1ms分辨率
- 多通道多速率24位定时器(MRT)，用于在多达4种可编程固定速率下重复生成中断
- 窗口看门狗定时器 (WWDT)，使用1MHz的FRO作为时钟源
- 微节拍定时器，通过看门狗振荡器运行，可用于将设备从睡眠和深度睡眠模式中唤醒。
- 42位自运行OS定时器作为系统的连续时基，适用于任何低功耗的模式。
时钟生成
- 96MHz/12MHz内部自激振荡器(FRO)。该振荡器提供可选的96 MHz输出，以及可用作系统时钟的分频12MHz输出。FRO在整个电压和温度范围(从0°C至85°C)内调校为±1 %精确度。FRO在整个电压和温度范围(从-40°C至105°C)内调校为±2%精确度。
- 32.768kHz内部自由运行振荡器（FRO），在整个电压和-40°C至105°C范围内的精度为+/- 2％
- 1 MHz内置低功耗振荡器。
- 晶体振荡器，工作频率范围：12MHz到32MHz。高达25MHz的外部时钟输入(旁路模式)时钟频率选项
- 晶体振荡器，工作频率为32.768kHz
- PLL0和PLL1可让CPU以允许的最高速率运行，无需高频外部时钟
- 带分频器的时钟输出功能，监测内部时钟
- 用于测量片上和片外时钟信号频率的频率测量单元
节电模式
- 最大限度降低功耗的集成式PMU(电源管理单元)
- 低功耗模式：保留RAM的睡眠、深度睡眠，保留RAM和CPU保留的掉电模式和深度掉电模式
- 可配置从外设中断唤醒
- 微节拍定时器通过看门狗振荡器运行，实时时钟(RTC)通过32.678kHz时钟运行，可用于在睡眠和深度睡眠模式下唤醒系统
- 上电复位(POR)
- 带独立阈值的欠压检测(BOD)，用于产生中断和强制复位。
更多信息
- 通过内部DC-DC转换器为系统供电
- 单电源：1.8V至3.6V
- 支持JTAG边界扫描
- 工作温度范围：-40°C至+105°C
- 提供HTQFP64和HVQFN48封装
相关产品
高效的基于Arm® Cortex®-M33的微控制器产品系列

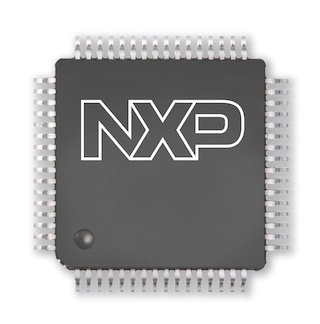

LPC552x/S2x：基于Arm® Cortex®-M33的主流微控制器系列
