S32K3x4-Q172通用开发板

S32K3X4EVB-Q172 正常供应
  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

滚动图片以放大

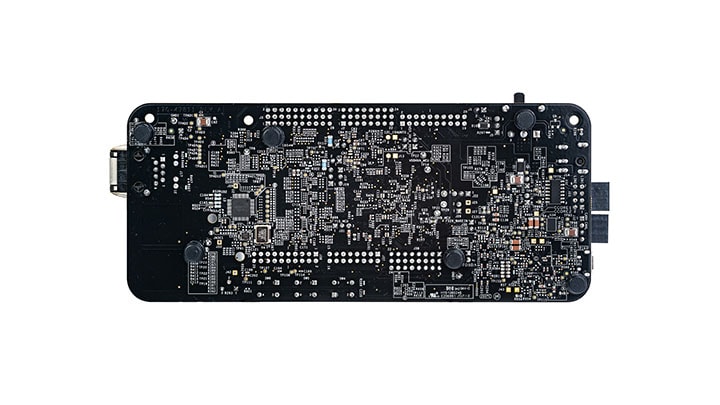

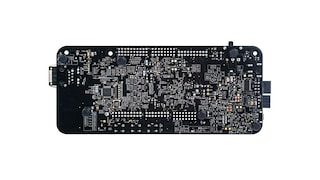

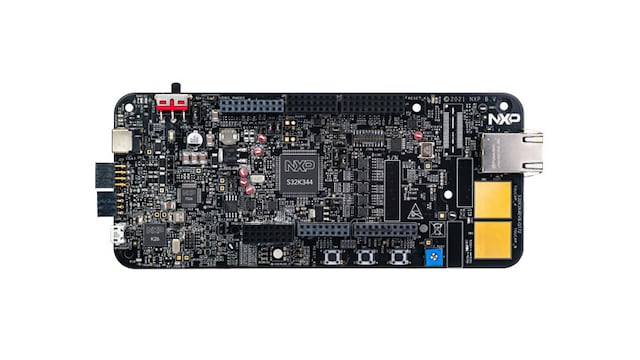

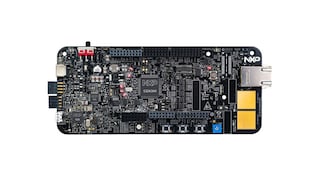

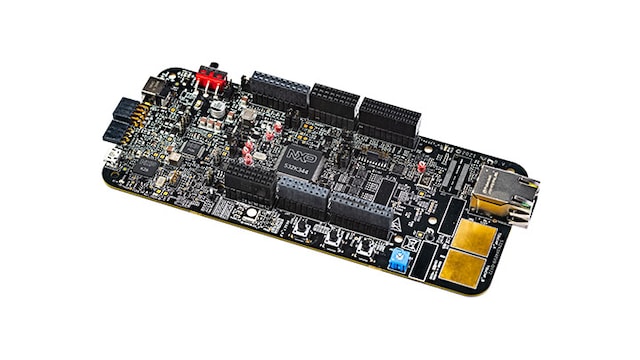

S32K3X4EVB-Q172是一款适用于通用工业和汽车应用的评估和开发板。

S32K3X4EVB-Q172基于采用172 MaxQFP封装的32位Arm® Cortex®-M7 S32K3 MCU，提供以锁步模式配置的双核、ASIL D安全硬件、HSE安全引擎、OTA支持、高级连接和低功耗模式。

S32K3X4EVB-Q172提供与Arduino® UNO引脚布局兼容的标准规格，为快速应用原型制作和演示提供了广泛的扩展板选项。

框图

选择框图:

S32K3X4EVB-Q172框图

S32K3X4EVB-Q172 Block Diagram

S32K3系列特性

S32K3 Family Overview
获取框图PDF

支持的器件

接口

汽车LIN解决方案

  • TJA1021: ISO17987 LIN 2.1/SAE J2602 Transceiver

3.3V/5V IO CAN收发器

  • TJA1043: 具备待机和睡眠模式的高速CAN收发器

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

处理器和微控制器

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

特性

微控制器（MCU）

  • 基于32位Arm® Cortex®-M7的S32K344
  • K26：Kinetis K26-180 MHz可作为板载S32K3调试接口

安全系统基础芯片（SBC）

  • FS26：功能安全系统基础芯片（SBC），低功耗，满足ASIL D安全等级

集成电路（IC）

  • TJA1153：安全HS-CAN收发器
  • TJA1021：LIN 2.1/SAE J2602收发器

硬件特性

  • 64MB QSPI NOR闪存
  • 100MB以太网物理层
  • 电源开关
  • MCU电压/电流测量
  • 用户RGB LED
  • 两个用户按钮
  • ADC旋转电位计
  • 两个触摸板电极

软件特性

  • 免费的S32 Design Studio IDE（Eclipse、GCC和调试器）和S32配置工具（引脚、时钟、外设、DDR），以及第三方编译器和调试器，还提供支持
  • 面向AUTOSAR®和非AUTOSAR应用且符合ASIL D标准的免费实时驱动程序
  • 面向AUTOSAR和非AUTOSAR用户的配置工具
  • 免费安全固件：提供符合SHE+标准的恩智浦固件，专为ISO 21434设计
  • S32安全软件框架（SAF）：6个故障检测和反应库
  • 免费安全外设驱动程序（SPD）
  • 结构内核自检（SCST）
  • 免费的平台间通信框架（IPCF）：用于单芯片和多芯片系统中多核、多操作系统通信的中间件
  • MATLAB®免费的基于模型的设计工具箱：恩智浦提供的Simulink®环境插件

编程调试接口

  • 板载S32K3调试接口
  • 20引脚Cortex调试+ ETM接头

兼容性

  • 兼容Arduino UNO引脚输出，支持“Shield”扩展

接口

  • 板载安全HS-CAN
  • 两个板载LIN接口
  • 带RJ-45连接器的以太网100 MB物理层，可实现快速原型制作
  • S32K3调试器的SWD/JTAG调试接口
