2.4/5GHz双频1x1 Wi-Fi® 5 (802.11ac) + Bluetooth® 5.2解决方案

滚动图片以放大

恩智浦88W8987是高度集成的Wi-Fi（2.4/5GHz）和蓝牙单芯片解决方案，专为满足超高吞吐量(VHT)产品的速度、可靠性和质量要求而设计。片上系统(SoC)提供IEEE 802.11ac（Wave 2）、数据传输速率高达MCS9（433Mbit/s）的1x1和（Wave 2）Bluetooth 5.2（包括BLE）的同时和独立操作。SoC还提供Bluetooth Classic和低功耗蓝牙智能就绪操作。

主接口包括SDIO 3.0和高速UART接口，用于将Wi-Fi和蓝牙技术连接到主机处理器。

该器件具有2种前端配置，可在单独或共享路径上支持Wi-Fi和蓝牙：

2天线配置：1x1 Wi-Fi和蓝牙，独立路径(QFN)
单天线配置：1x1 Wi-Fi和蓝牙，共享路径(eWLP)

领先的模块制造商提供基于恩智浦88W8987的无线模块。

数据手册

应用笔记

产品详情

框图

选择框图:

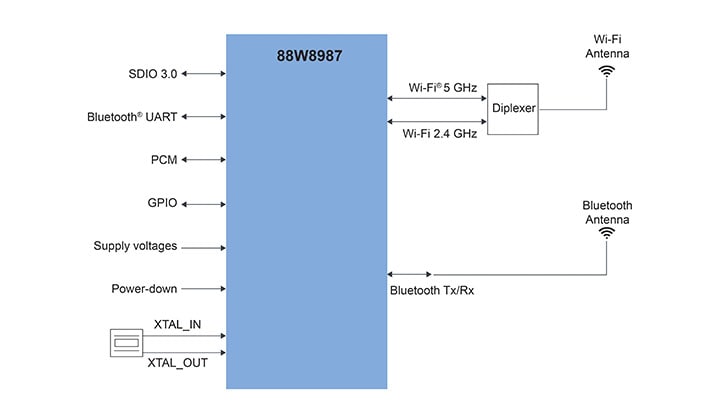

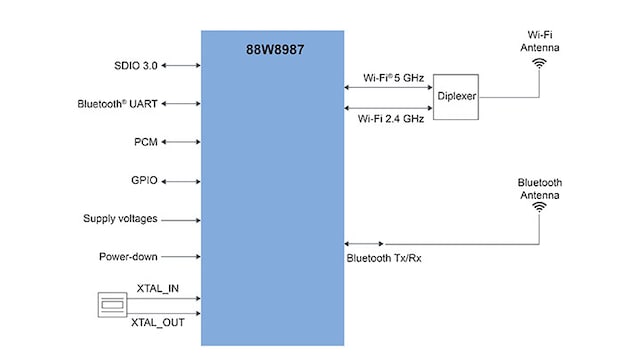

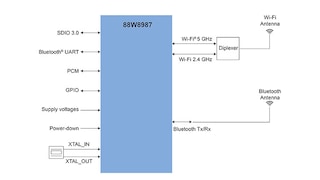

88W8987内部示意图——QFN选项

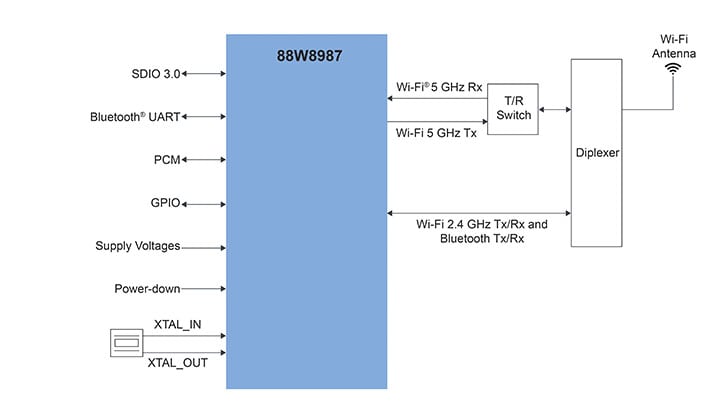

88W8987应用示意图——eWLP选项

88W8987 application diagram – eWLP option

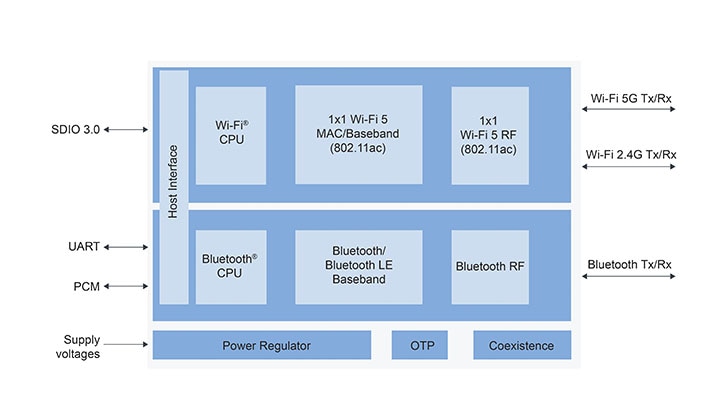

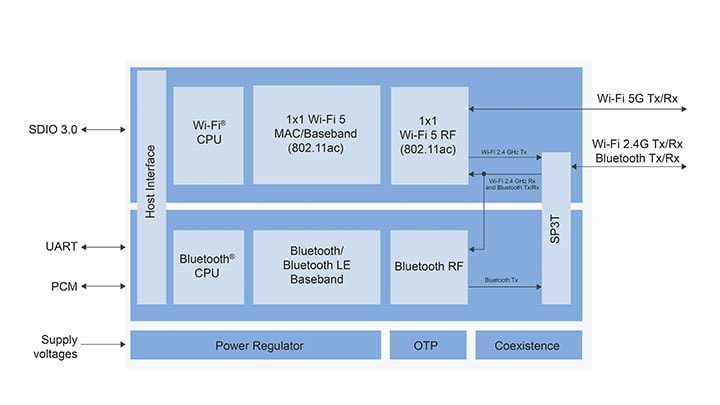

88W8987内部示意图——eWLP选项

获取框图PDF

特性

带MU-MIMO接收的IEEE 802.11ac (wave2)
虚拟双MAC（通过优化的DRCS）
Wi-Fi站点(STA)，接入点(AP)，Wi-Fi Direct(P2P)
WPA3加密
支持Bluetooth 5.2
用于Wi-Fi/蓝牙共存的双天线配置

部件编号包含： 88W8987-A1-EAHE, 88W8987-A1-NYEA, 88W8987-A2-EAHE, 88W8987-A2-NYEA, 88W8987-A2-NYEE, 88W8987-A2-NYEI, 88W8987SA1-NYEA, 88W8987SA2-NYEA.

合作伙伴模块

Wi-Fi 5 (802.11ac) 2.4/5GHz双频1x1 + Bluetooth^® 5.2

产品	Wi-Fi I/F	蓝牙I/F	工作温度	天线类型	天线编号	模块类型	模块大小	资格认证	推荐主机
AW-CM358 AzureWave	SDIO	UART	-30至85	天线引脚数	1	SMD	12x12x1.65	CE, FCC, IC, 日本	i.MX/i.MX RT
AW-CM358MA AzureWave	SDIO	UART	-30至85	U.FL接头	1	M.2 E-Key	30x22x2.93	CE, FCC, IC, 日本	i.MX/i.MX RT
AW-PU510 AzureWave			0至70	U.FL接头	1	SOM（语音/视频）	46x39x2.95	CE, FCC, IC, 日本	i.MX 8M Mini
AW-PU551 AzureWave			0至70	U.FL接头	1	SOM（语音/视频）	46x39x2.95	CE, FCC, IC, 日本	i.MX 8M Nano
LBEE5QD1ZM-572 Murata	SDIO	UART	-30至85	天线引脚数	1	SMD	10.2x9.3x1.3	CE, FCC, IC MIC（日本）	i.MX/i.MX RT
ENWF9408A1EF Panasonic Industrial Devices Europe GmbH	SDIO	UART, SDIO	-30至85	芯片或引脚	1	SMD	24x12x2.8	EU, CE RED, FCC, ISED	i.MX 6/7/8, i.MX RT
ENWF9408A2EF Panasonic Industrial Devices Europe GmbH	SDIO	UART, SDIO	-30至85	芯片或引脚	1	SMD	24x12x2.8	EU, CE RED, FCC, ISED	i.MX 6/7/8, i.MX RT
JODY-W263-00A u-blox	SDIO	UART、PCM	-40至85	天线引脚数	2	SMD	13.8x19.8x2.5	AEC-Q104	i.MX 6/7/8 i.MX RT
JODY-W263-00B u-blox	SDIO	UART、PCM/I²S	-40至85	天线引脚数	2	SMD	13.8x19.8x2.5	ISO-16750	i.MX 6/7/8 i.MX RT
JODY-W263-01A u-blox	SDIO	UART、PCM	-40至105	天线引脚数	2	SMD	13.8x19.8x2.5	AEC-Q104	i.MX 6/7/8 i.MX RT
JODY-W263-10B u-blox	SDIO	UART、PCM/I²S	-30至85	天线引脚数	2	SMD	13.8x19.8x2.5	ISO-16750	i.MX 6/7/8 i.MX RT
M2-JODY-W263-00C u-blox	SDIO	UART、PCM/I²S	-40至85	U.FL接头	2	M.2卡	22.0x30.0x4.2	ISO-16750	i.MX 6/7/8 i.MX RT

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别.

1-5 / 28 文件

^数据手册
88W8987 - 2.4/5 GHz Dual-Band 1x1 802.11ac (Wi-Fi 5) and Bluetooth 5.2 Solution - Short data sheet (public)

PDF版本 6Dec 2, 20221.1 MB88W8987_SDSEnglish
^应用笔记
RF Test Mode on Linux OS - Application note

PDF版本 4Sep 26, 2024920.0 KBAN14114English
^应用笔记
Wi-Fi Alliance Derivative Certification Process - Technical note

PDF版本 10Sep 24, 2024777.0 KBTN00066English
^应用笔记
Wi-Fi Firmware Automatic Recovery for Linux OS - Application note

PDF版本 1Sep 12, 2024274.8 KBAN14213English
^应用笔记
Bluetooth Direct Test Mode (DTM) - Application note

PDF版本 2Jul 4, 2024223.4 KBAN14163English
^应用笔记
802.11r Roaming with Fast Transition (FT) - Application note

PDF版本 2Jul 1, 2024686.1 KBAN13888English
^应用笔记
Wi-Fi TX Power Table and Channel Scan Management for i.MX RT SDK - Application note

PDF版本 11Jun 26, 2024300.5 KBAN12918English
^应用笔记
Compliance and Certification Considerations - Application note (public)

PDF版本 3Feb 20, 2024260.6 KBAN13006English
^应用笔记
Wi-Fi Alliance Derivative Certification Process - Application note (restricted)

PDF版本 6Dec 13, 2023905.2 KBAN12976English
请登录
^应用笔记
Host Wake-up over Bluetooth or Bluetooth Low Energy (LE) - Application note

PDF版本 1Aug 14, 2023222.5 KBAN13958English
^应用笔记
Wi-Fi/Bluetooth/802.15.4 M.2 Key E Pinout Definition

PDF版本 4May 30, 2023303.4 KBAN13049English
^应用笔记
Enabling Bluetooth Deep-sleep with NXP Bluetooth UART - Application note (restricted)

PDF版本 1May 11, 2023569.6 KBAN13920English
请登录
^应用笔记
88W8987 Wi-Fi and Bluetooth Feature Lists - Technical note (public)

PDF版本 1Dec 3, 2020169.9 KBTN00070English
^应用笔记
Wi-Fi Tx Power Management in Linux - Application note (public)

PDF版本 1Nov 3, 2020248.9 KBAN13009English
^用户手册
WFA Certification for NXP-based Wireless Modules on i.MX 8M Quad EVK Running Android 11 OS - User Manual (Restricted)

PDF版本 6.0Sep 26, 2024475.0 KBUM11563English
请登录
^用户手册
Getting Started with NXP-based Wireless Modules on i.MX 8M Quad EVK Running Linux OS - User manual

PDF版本 15Sep 25, 20245.2 MBUM11483English
请登录
^用户手册
WFA Certification for NXP-based Wireless Modules on i.MX 8M Quad EVK Running Linux OS - User manual

PDF版本 9.0Sep 25, 2024451.8 KBUM11560English
请登录
^用户手册
Feature Configuration Guide for NXP-based Wireless Modules on i.MX 8M Quad EVK - User manual

PDF版本 16Sep 25, 20244.3 MBUM11490English
请登录
^用户手册
Getting Started with NXP-based Wireless Modules on i.MX RT Platforms Running FreeRTOS - User manual

PDF版本 17Sep 25, 20244.5 MBUM11441English
请登录
^用户手册
WFA Certification Guide for NXP-based Wireless Modules on i.MX RT Platform Running FreeRTOS - User manual

PDF版本 9Sep 24, 2024691.4 KBUM11567English
请登录
^用户手册
Getting Started with NXP-based Wireless Modules on i.MX 8M Quad EVK Running Android 14 OS

PDF版本 11Aug 8, 20245.6 MBUM11558English
请登录
^用户手册
NXP Wi-Fi and Bluetooth Debug Feature Configuration Guide for i.MX RT Platforms - User manual

PDF版本 8Jun 26, 2024902.6 KBUM11443English
请登录
^用户手册
How to Download and Build NXP Wi-Fi Drivers - User manual (restricted)

PDF版本 3Oct 12, 2022793.9 KBUM11675English
请登录
^用户手册
Wireless Feature Configuration Guide for i.MX 8M Nano EVK with 88W8987-based Wireless Module - User manual (public)

PDF版本 1Dec 3, 2020680.6 KBUM11512English
请登录
^用户手册
Getting Started with 88W8987-based Wireless Module on i.MX 8M Nano EVK Running Linux OS - User manual (public)

PDF版本 1Dec 3, 202031.7 MBUM11513English
请登录
^简介
88W8987 - 2.4/5 GHZ Dual-band 1 x 1 Wi-Fi 5 (802.11ac) and Bluetooth 5.0 Solution - Fact sheet (public)

PDF版本 2Aug 12, 2022464.8 KB88W8987-FSEnglish
^发行说明
NXP Wireless SoC Features and Release Notes for FreeRTOS - Release notes

PDF版本 10Sep 24, 2024670.4 KBRN00174English
^支持信息
开发WI-FI解决方案越来越轻松，越来越快。

PDF版本 1Jul 20, 2020285.2 KBNXP-WIFIMASSMARKET-INFOGRAPHIC中文, English

展开

设计资源

设计文件

快速参考恩智浦设计文件类型.

硬件

快速参考恩智浦板类型.

1-5 / 6 硬件

^{评估板和开发板}

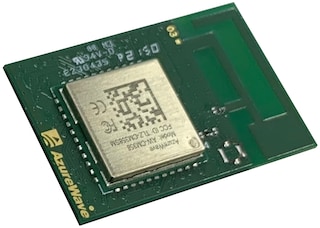

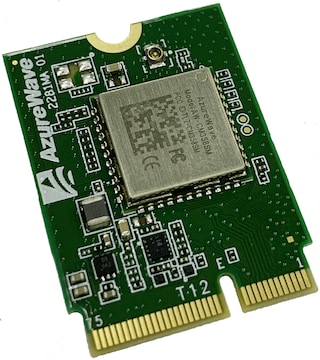

Azurewave Wi-Fi^® 5 (802.11ac) + Bluetooth^® chipset-based M.2 evaluation board: AW-CM358MA亮点

AW-CM358
^{评估板和开发板}
Eval kit for JODY-W263 Wi-Fi^®/Bluetooth^® module亮点

UB-JODY-W263
^{评估板和开发板}
i.MX 8M Nano应用处理器评估套件亮点

8MNANOD4-EVK
其他可用硬件. 查看我们的精选合作伙伴解决方案.
^{完整解决方案}
NavQPlus AI/ML配套计算机EVK，适用于移动机器人、ROS、地面站和摄像头

8MPNAVQ
^{评估板和开发板}
MPU / Linux^®托管Matter开发平台

MPU-LINUX-MATTER-DEV-PLATFORM
^{评估板和开发板}
i.MX 8M Nano UltraLite应用处理器评估套件

8MNANOD3L-EVK

展开

1-5 / 7 硬件

^模块
Type 1ZM: 802.11a/b/g/n/ac Wi-Fi + Bluetooth 5.1 Module

Type 1ZM is a 2.4GHz & 5GHz module based on NXP 88W8987 combo chipset which supports Wi-Fi 802.11a/b/g/n/ac + Bluetooth 5.1 BR/EDR/LE up to PHY data rate of 433Mbps on Wi...

By Murata Manufacturing Co., Ltd. Gold 合作伙伴
^模块

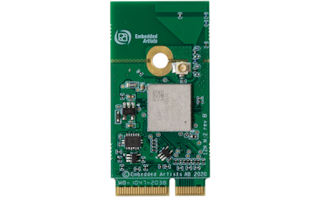

1ZM M.2 Module

Dual Band Wi-Fi 5, 802.11 a/b/g/n/ac + Bluetooth 5.1 Module, based on Murata 1ZM module (88W8987 chipset)

By Embedded Artists AB Gold 合作伙伴
^模块
Stream1832

Module for connected audio and IoT products. Quad-core ARM Cortex-A53, Wi-Fi, Bluetooth, Ethernet, USB. Optimized for low power and cost. Ideal for audio receivers, speak...

By StreamUnlimited Engineering GmbH Gold 合作伙伴
^模块

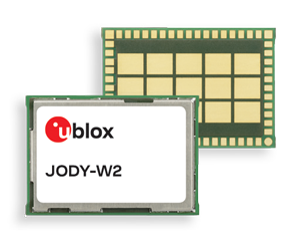

JODY-W2

Wi-Fi/BT/BLE module based on NXP chip (silicon) 88W8987

By u-blox AG Gold 合作伙伴
^模块

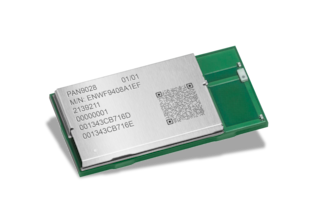

PAN9028 - Wi-Fi 5 + BT 5.2 - RF Transceiver Module

The PAN9028 is a dual band 2.4/5 GHz 802.11 a/b/g/n Wi-Fi companion module with integrated Bluetooth® BR/EDR/LE, specifically designed for integrated applications where h...

By Panasonic Industrial Devices Europe GmbH Gold 合作伙伴
^模块
AW-CM358

802.11ac 1x1 + BT5.2 Module

By AzureWave Technologies, Inc. Gold 合作伙伴
^模块
JODY-W2 M.2 card新

M.2 card featuring JODY-W5 with Wi-Fi 5 and Bluetooth / Low Energy 5.2 2230 Key E form factor, compatible with NXP i.MX evaluation and development boards

By u-blox AG Gold 合作伙伴

展开

要查找支持该产品的其他合作伙伴产品，请访问我们的合作伙伴市场.
