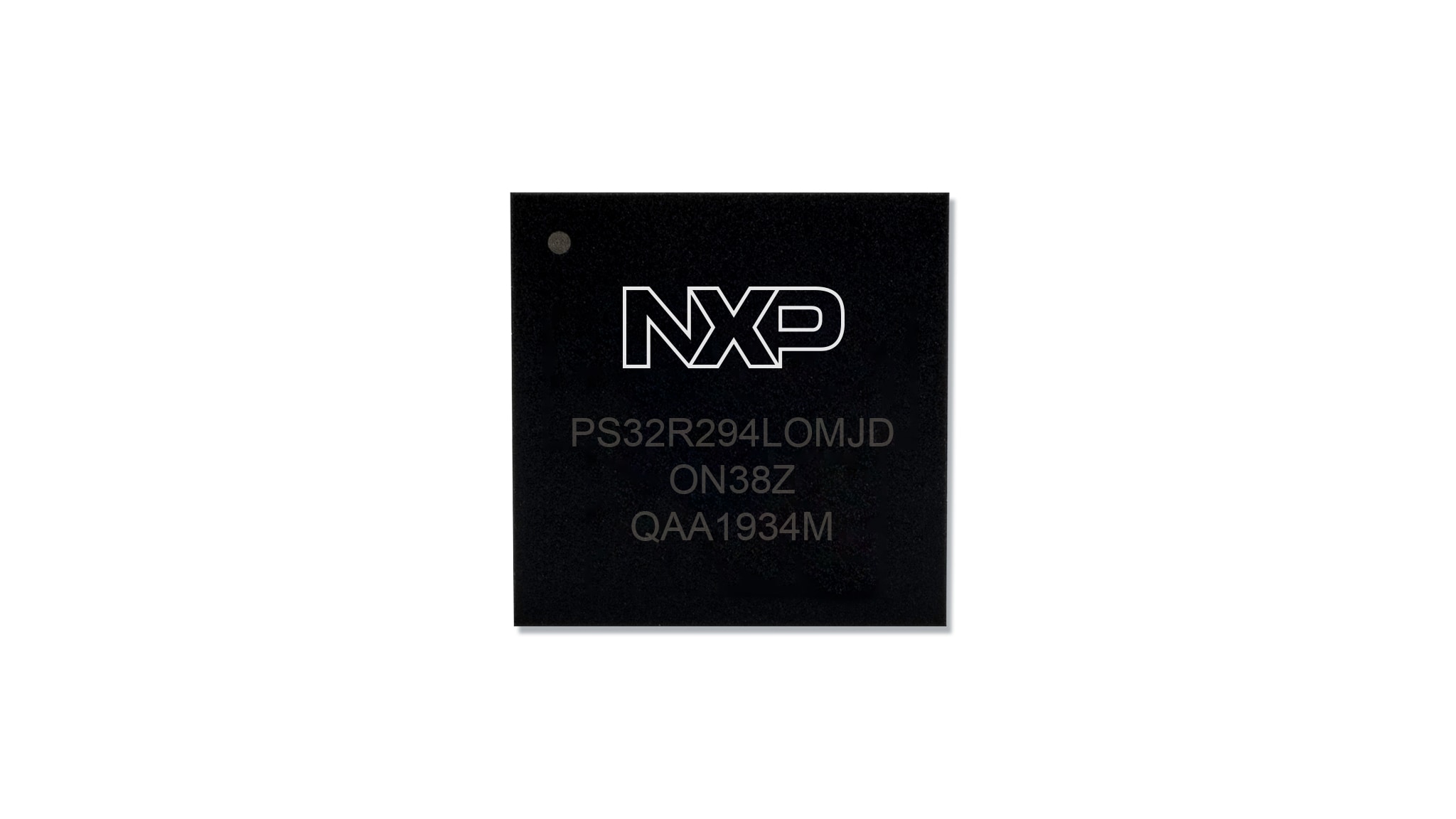

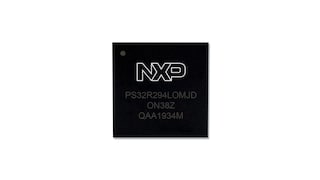

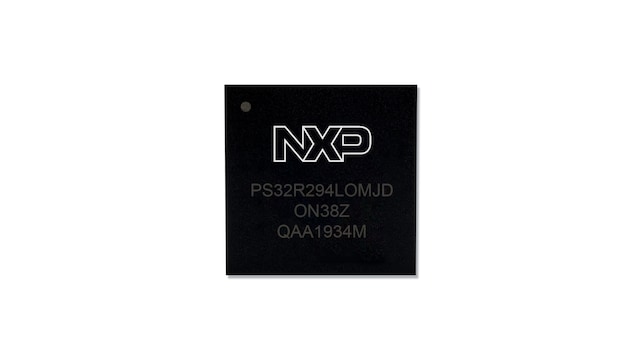

雷达微控制器
S32R294 MCU使客户能够构建可扩展、安全和可靠的汽车雷达系统，该系统可以极低的功率提供良好的性能，专用于角雷达和前方雷达应用。
与以前的设备S32R274相比，S32R294提供了额外的系列可扩展性。它提供了高达5.5 MB的SRAM，一个附加的MIPI CSI-2接口，以及双倍的内核时钟频率。这就产生了一系列覆盖现有雷达应用用例的部件，并为未来的应用预期提供了开销。
产品详情

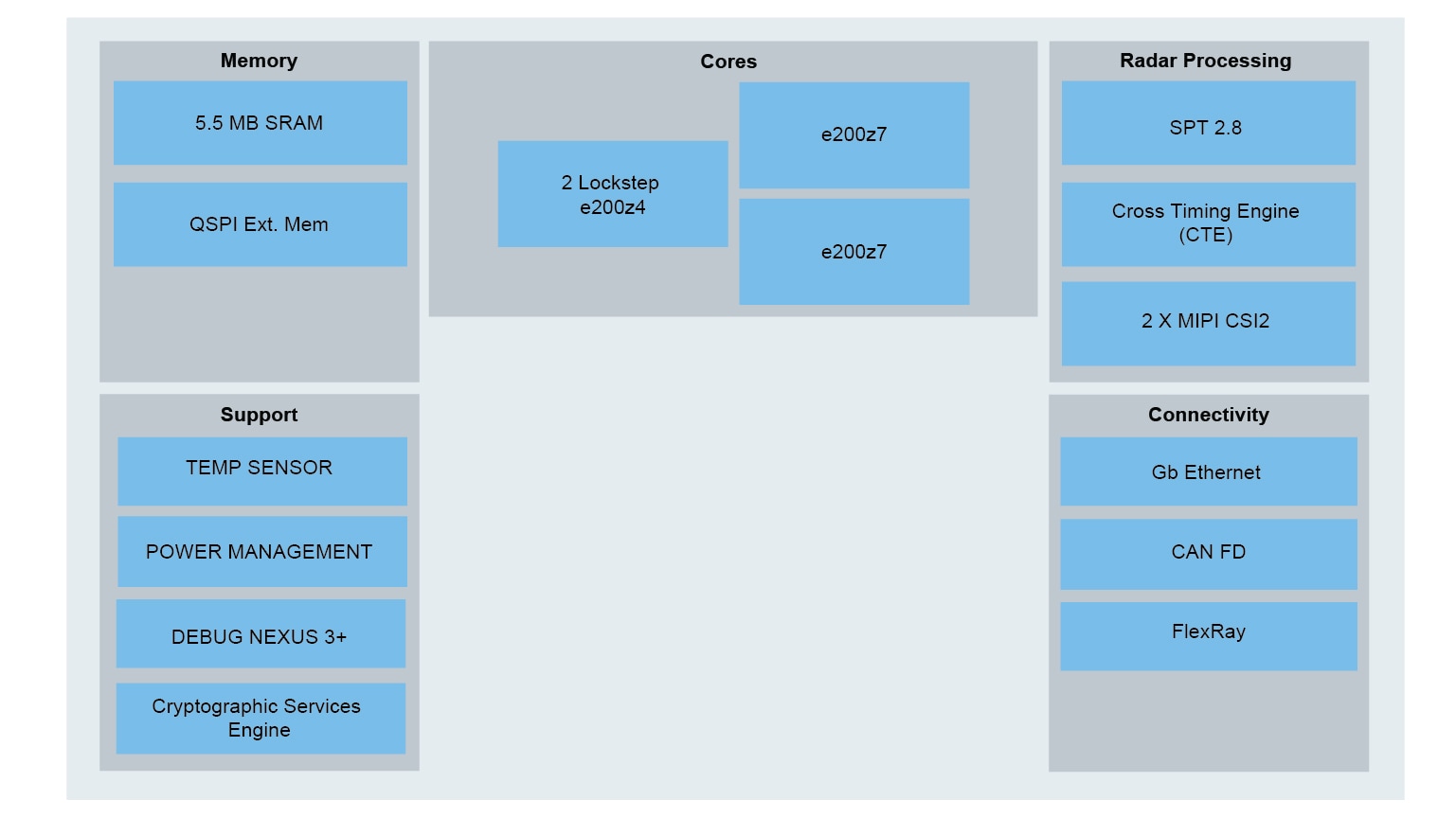

框图
功能
高性能安全计算
- 双Power Architecture® e200z7 32位CPU，频率高达500 MHz
- 采用Power Architecture®e200z4内核的专用安全处理，锁步频率最高可达250 MHz
雷达处理加速
- SPT 2.8高达430 MHz，用于优化雷达信号处理
- 交叉定时引擎(CTE)支持精确的时序生成和触发

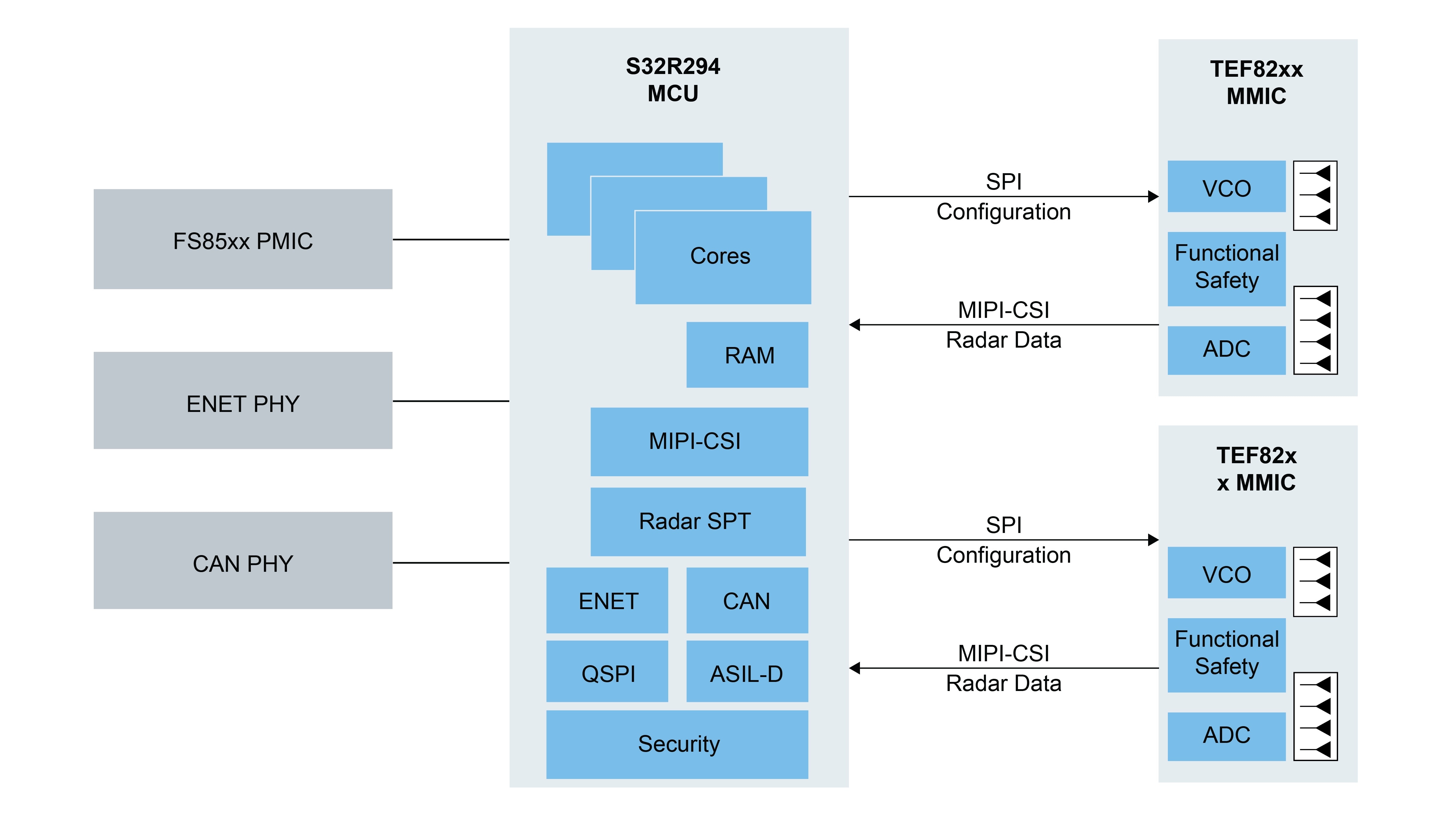

与恩智浦雷达MMIC集成
- 最多2个MIPI CSI2，适用于使用恩智浦TEF82xx的先进角雷达和前雷达应用
要求严苛的雷达应用的存储容量
- 最高5.5 MB SRAM，带纠错码(ECC)
- QuadSPI DDR频率高达80 MHz
汽车应用的增强型安全
- 加密服务引擎(CSE3)，具有安全引导和高级安全算法
安全设计
- ISO26262 SEooC ASIL B(D)
互联且可扩展
- 1个千兆以太网10/100 Mbit/s
- 3 x flexCAN，带FD
- 1个双通道flexRay
全1级温度范围操作
- -40 ºC至150 °C (Tj) AEC-Q100 1级
对比表
| 部件编号 | 内核类型 | 工作频率[最大值] (MHz) | 数据SRAM (MB) | 代码SRAM (MB) | MIPI-CSI2端口 | DSPI通道 |
|---|---|---|---|---|---|---|
| FS32R294HBK0MJDT | 2 x e200z4 LS, 2 x e200z7, SPT 2.8 | 250/500/300 | 3 | 2 | 1 | 3 |
| FS32R294LAK0MJDT | 2 x e200z4 LS, 2 x e200z7, SPT 2.8 | 250/500/430 | 3 | 2.5 | 2 | 4 |
| FS32R294LBK0MJDT | 2 x e200z4 LS, 2 x e200z7, SPT 2.8 | 250/500/430 | 3 | 2.5 | 1 | 3 |
| FS32R294JAK0MJDT | 2 x e200z4 LS, 2 x e200z7, SPT 2.8 | 133/266/266 | 2.5 | 1.5 | 1 | 3 |
| FS32R294JCK0MJDT | 2 x e200z4 LS, 2 x e200z7, SPT 2.8 | 133/266/266 | 2 | 2 | 1 | 3 |
| FS32R294KAK0MJDT | 2 x e200z4 LS, 2 x e200z7, SPT 2.8 | 120/240/240 | 2.5 | 1.5 | 1 | 3 |
| FS32R294KCK0MJDT | 2 x e200z4 LS, 2 x e200z7, SPT 2.8 | 120/240/240 | 2 | 2 | 1 | 3 |
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
5 硬件
-

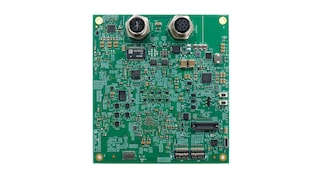

评估板和开发板雷达应用开发板亮点
-
仿真器、探测器、编程器PEmicro Cyclone FX编程器
-

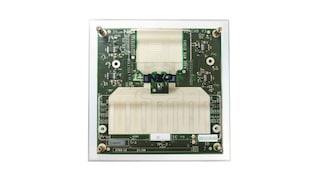

评估板和开发板TEF82XX客户应用板 + S32R294雷达应用开发板
-
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-

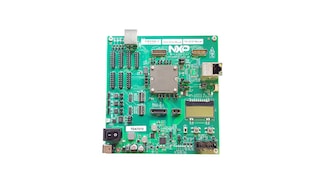

评估板和开发板Radar MCU评估板
-
