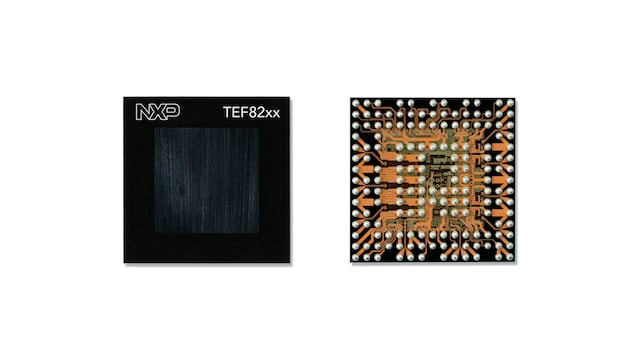

完全集成的77Ghz RFCMOS汽车雷达收发器
TEF82xx RFCMOS汽车雷达收发器是一款高性能单芯片、低功耗汽车FMCW雷达收发器，涵盖了从76 GHz到81GHz的整个汽车雷达频段。这款第二代可扩展收发器支持入门级NCAP传感器，直至自动驾驶L2 +传感器及以后的版本，支持短程、中程和远程雷达应用，包括级联高分辨率成像雷达。这种完全集成的RFCMOS芯片包含3个发射器、4个接收器、ADC转换、相位旋转器和一个低相位噪声VCO。
TEF82xx是符合ASIL B级的ISO26262的设备，它针对快速线性调频进行了优化，并且与恩智浦S32R29x、S32R41x和S32R45x雷达微控制器和处理器完全兼容。
产品详情
特性
高度集成的收发器
- 集成了3个发射和4个接收通道
- 集成了VCO、PLL和ADC
- 支持BPSK和QPSK
- 6位相位旋转器
- 支持MIMO雷达操作
- 支持FMCW雷达应用
- 适用于快速线性调频调制
宽频范围
- 在76GHz至81GHz频段内运行
宽的带宽
- 灵活线性调频带宽高达5GHz
- 有效带宽高达4GHz
高性能
- 增强射频性能，功率输出为13.5dBm
- 低噪声系数：11.5dB
- 低相位噪声：1MHz时为95dBc/Hz
功耗极低
- 2Tx通道50%占空比运行时，功耗为1.5W
可扩展的应用

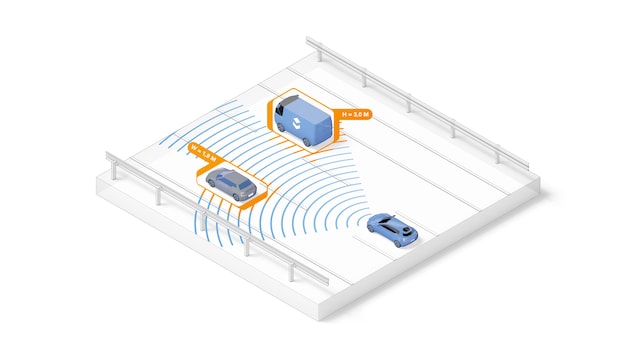

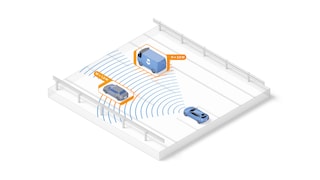

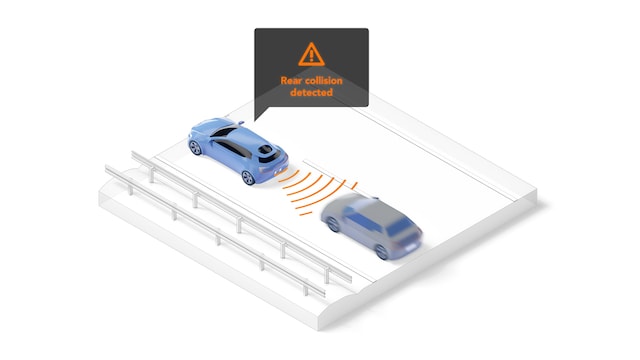

- 支持短程到远程的应用
- 支持级联成像雷达
小型封装

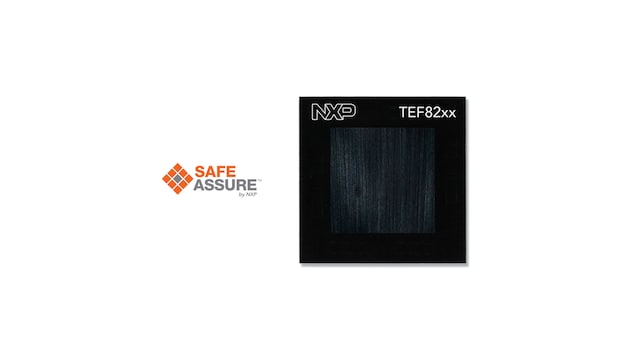

- e-WLB裸片封装，具有出色的热性能

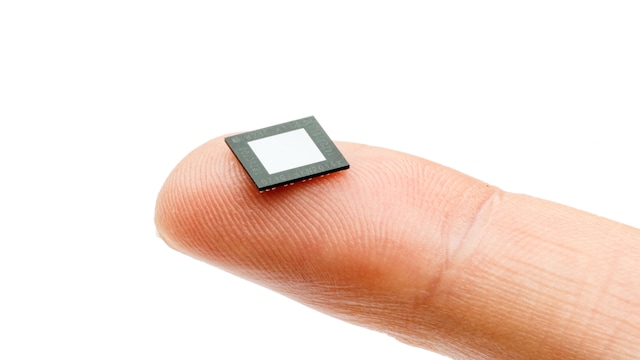

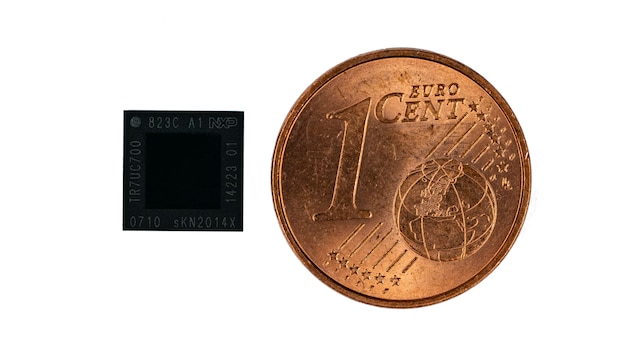

- 极小规格：7.5mmx7.5mm
灵活的主机接口
- 用于数据传输的CSI-2-DPHY和LVDS MCU接口
- 面向监控的全双工SPI
ASIL B功能安全方案
- 根据ISO26262 SEoOC方法开发。支持ASIL B应用
- 内置功能安全监控电路
汽车级品质
- AEC-Q100
广泛的汽车温度范围
- -40至135˚C 结点温度
时钟共享
- 40MHz晶体用途
- 可与雷达MCU共享时钟
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。
软件支持
| TEF82xx演示软件和开发代码 | S32R45雷达SDK | S32R41雷达SDK | S32R294雷达SDK |
|---|---|---|---|
| 用于自主开发的EVK支持软件和底层驱动程序 | 为恩智浦S32R45 MPU和TEF82XX雷达收发器提供的软件支持 | 为恩智浦S32R41 MPU和TEF82XX雷达收发器提供的软件支持 | 为恩智浦S32R294 MCU和TEF82XX雷达收发器提供的软件支持 |
| 可通过以下方式下载软件：申请在下方下载软件 | 可通过以下方式下载软件：www.nxp.com/S32R45 | 可通过以下方式下载软件：www.nxp.com/S32R41 | 可通过以下方式下载软件：www.nxp.com/S32R294 |
