Radar MCU评估板

S32R29-EVB 建议不要在新设计中使用该软件
  • 建议不要在新设计中使用本页介绍的产品。

滚动图片以放大

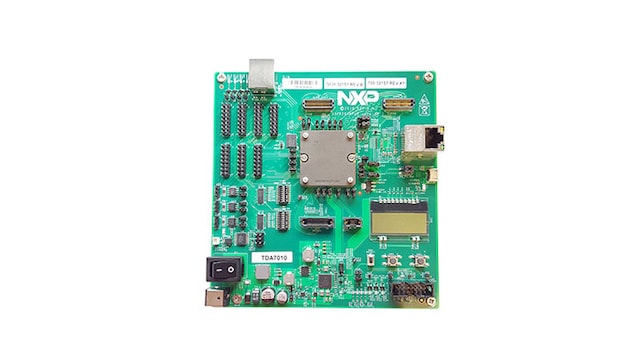

S32R29 EVB是开发汽车雷达应用的评估板。此评估板可以访问以太网和CAN，MIPI-CSI2等通信接口，与雷达收发器和GPIO接头连接来访问其他MCU功能。S32R29 EVB还有助于软件开发和评估信号处理工具包，以提高雷达数学速度、S32R29 MCU的功能安全或信息安全。

框图

S32R29-EVB Block Diagram

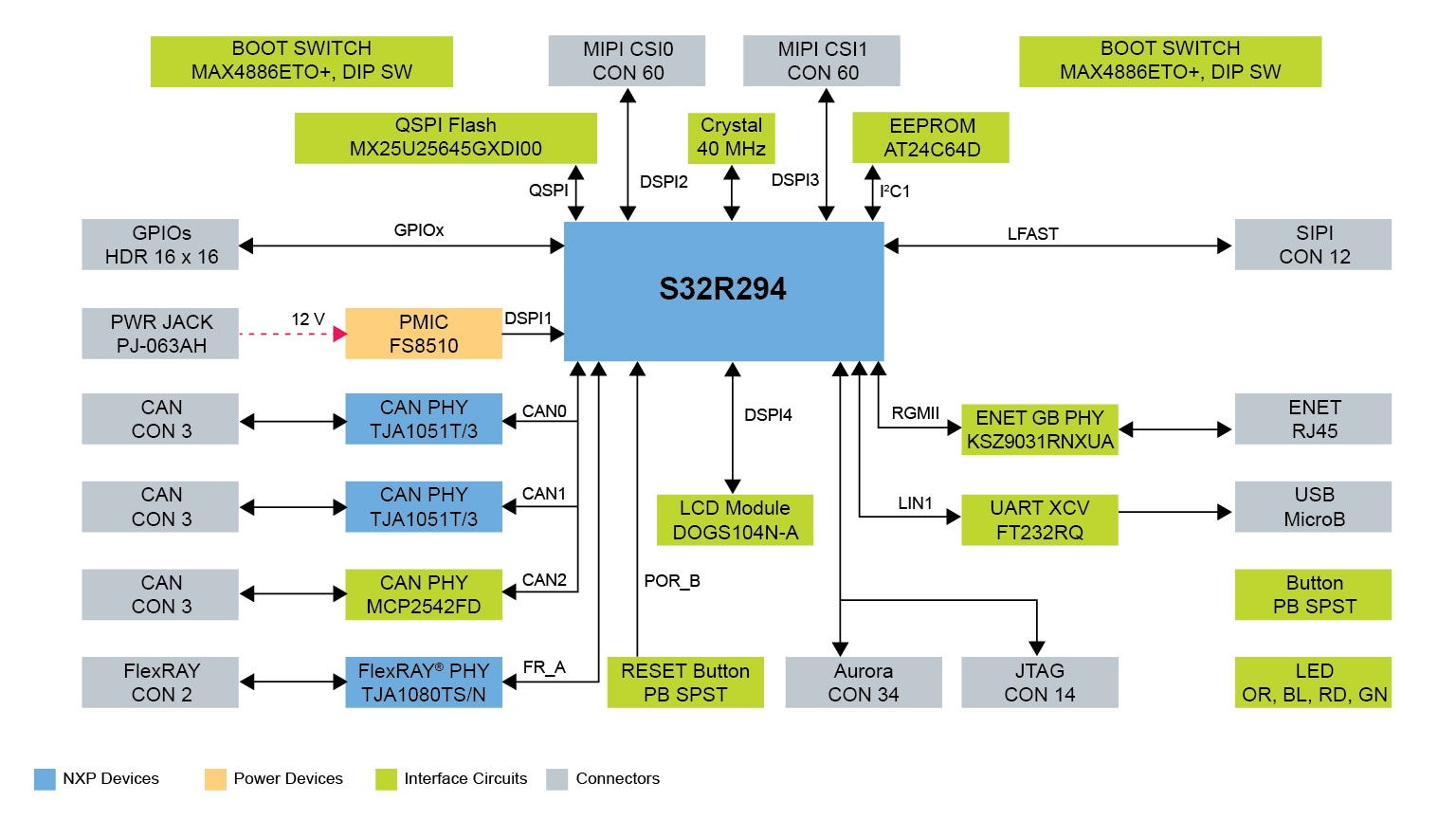

S32R29X-EVB Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

S32R雷达处理

特征

基本信息

  • MCU S32R294处理器
  • 一个恩智浦FS8510 PMIC的电源输入提供所有必需的EVB和MCU电压
  • 通过板上开关选择启动模式

连接

  • Gb以太网物理接口IC，带有RJ45接头
  • 两个MIPI-CSI2连接器，用于恩智浦的RFCMOS前端板
    （*通过适配器，单独提供）
  • FlexRAY接口
  • 3个CAN-FD接口
  • UART转Micro USB接口
  • 10引脚串行处理器间接口(SIPI)接头
  • 标准的14引脚JTAG调试接头和34引脚Nexus Aurora接头
  • 所有MCU信号通过一组按端口顺序排列的间距为0.1英寸的接头接入

存储器

  • 256 Mb (64MB)串行NOR Flash存储器
  • 通过I2C连接到MCU的64Kb EEPROM

显示器

  • 带DSPI接口的4 * 10字符LCD (DSPI4)

购买选项

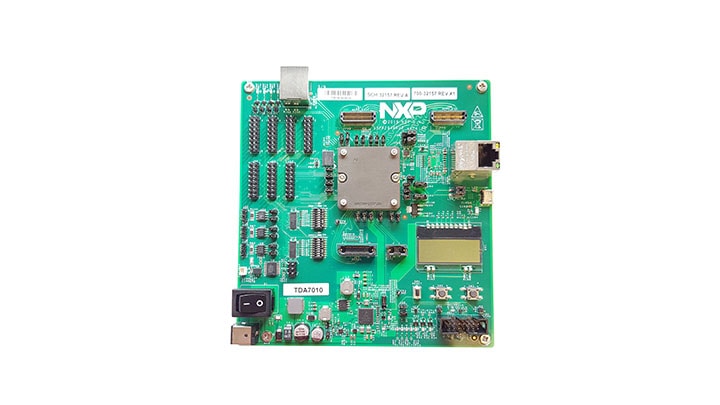

S32R294RRU2-Image

点击展开

  • S32R294RRU2

  • Radar Microcontroller.

  • Radar MCU评估板：

    • S32R29评估板
    • 电源, 12 VDC 18 W
    • 调试适配器
