LS1046A和LS1026A处理器将四核和双核64位Arm^® Cortex^®-A72与数据包处理加速和高速外设相集成。它们与LS1023A、LS1043A和LS1088A SoC引脚兼容，为64位Arm提供从双核A53到八核A53再到四核A72处理器的扩展性能，同时保持硬件和软件的兼容性。

Layerscape处理器是恩智浦EdgeVerse™边缘计算平台的一部分。

经过验证，这两款器件均符合Arm SystemReady ES 标准，可确保与标准操作系统和管理程序的互操作性。

数据手册

参考手册

产品详情

框图

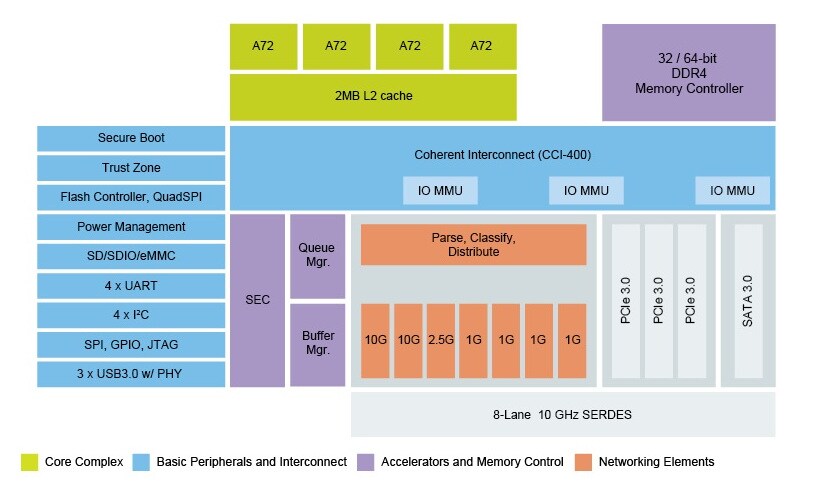

LS1046A处理器结构框图

获取框图PDF

特性

内核复合体

4个Cortex-A72内核
2MB L2缓存

网元

两个10GbE、1个2.5GbE和5个GbE
八通道SerDes，高达10GHz，控制器间多路复用，支持：
- 3个第二代PCI Express^{^®}接口
- SATA 3.0接口

加速器和存储器控制器

DPAA解析、分类和分发引擎
内置安全引擎
DDR4

基本外设和互连

3个PCIe 3.0控制器，x4、x2、x1
3个USB 3.0，带有集成式PHY
SATA 3.0控制器
四线SPI

其他特性

QorIQ^{^®}平台可信架构
面向硬件增强虚拟化的Arm SMMU
FCPBGA 23x23mm
与LS1023A、LS1043A和LS1088A引脚兼容

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

设计资源

设计文件

收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。

硬件

快速参考恩智浦板类型.

4 硬件

评估板和开发板
LS1046A高速公路板亮点

FRWY-LS1046A
评估板和开发板
Layerscape LS1046A参考设计板亮点
正常供应

LS1046A-RDB
仿真器、探测器、编程器
面向CodeWarrior TAP的QorIQ LS处理器调试器接头
正常供应

CWH-CTP-CTX10-YE
其他可用硬件. 查看我们的精选合作伙伴解决方案.
仿真器、探测器、编程器
CodeWarrior^® TAP

CW_TAP

1-5 / 11 硬件

嵌入式板解决方案

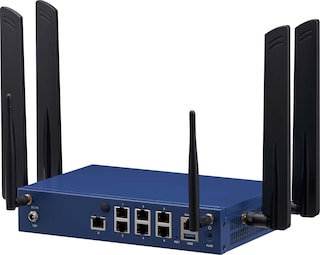

DTA 1376

Arm-Based Desktop uCPE for Wireless Broadband Applications w/ NXP® Layerscape® LS1046A SoC Processor, 7 x 1GbE RJ45 ports, and optional support for wireless connectivity.

By NEXCOM International Gold 合作伙伴
嵌入式板解决方案

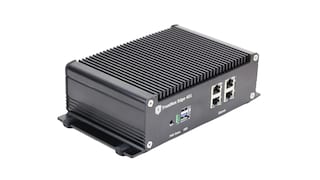

TrustBox Edge 401

The Scalys TrustBox Edge 401, is the high-grade secure edge computing platform for Edge computing, Machine Learning and AI operations close to the edge.

By Scalys BV Gold 合作伙伴
嵌入式板解决方案
Development board OK1046A-C2

OK1046A-C2 is LS1046A single board computer/ development board designed based on NXP Cortex -A72 featuring quad-core processor with frequency up to 1.8GHz. It consists of...

By Forlinx Embedded Technology Co., Ltd Gold 合作伙伴
嵌入式板解决方案

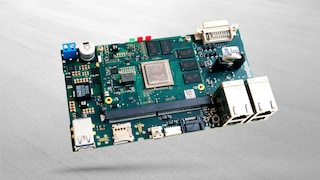

miriac® SBC-LS1046A

The miriac SBC-LS1046A Single Board Computer is a NXP® QorIQ® LS1046A quad core Arm® Cortex®-A72 based complete system solution by MicroSys.

By MicroSys Electronics GmbH Gold 合作伙伴
嵌入式板解决方案

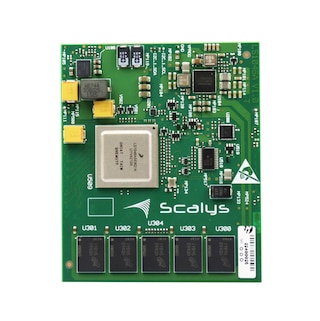

SOM LS1046a

Based on layerscape® LS1046A family. TrustSoM modules offer flexibility and scalability for numerous IoT applications. Featuring end-to-end security by combining cutting-...

By Scalys BV Gold 合作伙伴
嵌入式板解决方案

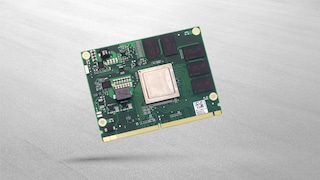

miriac® MPX-LS1046A
