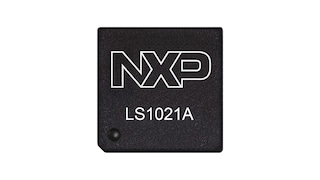

QorIQ® Layerscape 1020A

点击播放视频

QorIQ^® LS1系列(包括LS1020A和LS1022A通信处理器)采用Layerscape架构，这是业界第一个软件感知、内核无关的网络架构，具有无与伦比的效率和可扩展性。

QorIQ LS1020A和LS1022A处理器是高性价比产品，可为无风扇的小型企业和消费电子网络应用提供广泛的集成和高能效特性。LS1020A和LS1022A处理器包含运行频率高达1.2 GHz的双Arm^® Cortex^®-A7内核，具备超过7000的硅前CoreMark^®性能，并通过功耗小于3W的处理器提供虚拟化支持、高级安全特性、最广泛的高速互联及优化的外设功能(LS1022A处理器的功耗通常小于2W)。

QorIQ LS1020A和LS1022A处理器支持多项工业协议，配备运行频率高达1600 MHz的DDR3L/4、基于硬件的集成式安全引擎和QUICC Engine^®，并针对L1和L2缓存提供ECC保护。QorIQ LS1020和LS1022A处理器可与QorIQ LS1021A 处理器实现引脚和软件兼容。

数据手册

参考手册

产品详情

框图

选择框图:

29841_LS1022A_BD
29841_LS1020A_BD

29841_LS1022A_BD

NXP Layerscape 1022A Processor block diagram

29841_LS1020A_BD

NXP Layerscape 1020A Processor block diagram

获取框图PDF

特征

内核复合体

两个Arm^{^®} v7 Cortex^®-A7 32位内核，每个内核都支持双精度浮点和运行频率高达1.2 GHz (LS1020A)或600 MHz (LS1022A)的NEONSIMD模块
32 KB指令和数据L1缓存，带一个错误检测与校正位，针对指令和数据缓存提供ECC保护
高达512 KB的一致性L2缓存，带一个错误检测与校正位，提供ECC保护

网络元件

SerDes
- 4通道，高达6 GHz (LS1020A)
  - 支持SGMII、PCIe和SATA
  - 以太网
- 单通道，高达5 GHz (LS1022A)
  - 支持PCIe^{^®}
3个虚拟化增强型三速以太网控制器(VeTSEC)，支持SGMII(多达两个)、RGMII、RMII、MII (LS1020A)
- 支持IEEE^® 1588
两个虚拟化增强型三速以太网控制器(VeTSEC)，支持RGMII、RMII、MII
- 支持IEEE 1588
两个PCIe Gen2控制器(LS1020A)
- 通过单通道、双通道或4通道支持高达5G/tps (采用单个控制器)
- MSI支持
1个PCIe Gen2控制器
- 通过单通道支持高达5G/tps
- MSI支持

加速器和存储器控制

DDR存储控制器，支持频率高达1600 MHz的DDR3L和DDR4 (LS1020A)
- 支持8位、16位、32位存储器，同时支持ECC
DDR存储控制器，支持频率高达1000 MHz的DDR3L
- 支持8位、16位存储器，同时支持ECC
安全引擎(SEC5.4)具有5个加密硬件加速模块、真随机数生成器、散列和CRC单元

基本外设和互连

ARM缓存一致性互连(CCI400)
ARM AMBA4 MPCore虚拟化
支持16位接口的集成式闪存控制器
4通道SPI闪存控制器
带集成式PHY的USB3.0超高速控制器，支持OTG、主设备和设备模式(LS1020A)
支持OTG、主机和设备模式的USB2.0控制器
SD/MMC控制器
支持6G/tps的SATA3控制器
3x I²C
两个SPI

我们推荐使用以下面向LS1020A和LS1022A处理器的电源管理IC

请在下方选择规格，查找最适合您需求的器件

PMIC部件编号	说明	外部存储器电压(V)	工作环境温度(最小值-最大值) (°C)	认证级别

MC34VR500V1ES	四通道升压稳压器，输出高达4.5A，3个用户可编程LDO，QFN 56	1.35	-40至105	工业控制
MC34VR500V2ES	四通道升压稳压器，输出高达4.5A，出厂预编程LDO，QFN 56	1.35	-40至105	工业

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
