LS1021A

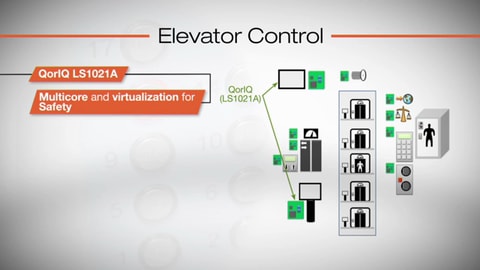

点击播放视频

LS1系列(包括LS1021A通信处理器)采用Layerscape架构，这是业界第一个软件感知、与内核无关的网络架构，具有较高的效率和可扩展性。

LS1021A处理器是高性价比产品，可为无风扇的小型企业网络应用提供广泛的集成和高能效特性。LS1021A处理器包含运行频率高达1.2 GHz的双ARM^® Cortex^®-A7内核，旨在交付超过7000的CoreMark^®性能，它提供的虚拟化支持、高级安全功能、广泛的高速互联及优化外设功能在功耗小于3W的处理器领域无人能及。

LS1021A处理器配备了集成式LCD控制器、用于实施工业协议的CAN控制器、运行频率高达1600 MHz的DDR3L/4、集成式安全引擎和QUICC Engine^®，并针对L1和L2缓存提供ECC保护。LS1021A处理器可与LS1020A和LS1022A处理器实现引脚和软件兼容。

Layerscape处理器是恩智浦EdgeVerse™ 边缘计算平台的一部分。

数据手册

参考手册

产品详情

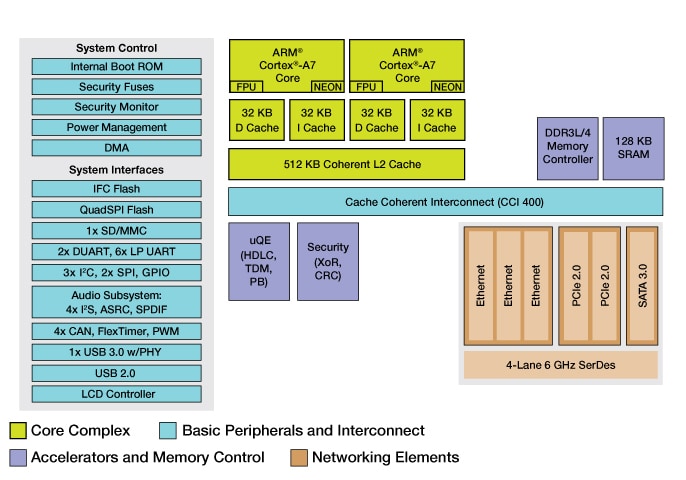

框图

LS1021A Processor Block Diagram

获取框图PDF

特征

内核复合体

两个ARM v7 Cortex^{^®}-A7 32位内核，每个内核都支持双精度浮点运算和运行频率高达1.2 GHz的NEON SIMD模块
32 KB指令和数据L1缓存，带一个错误检测与校正位，针对指令和数据缓存提供ECC保护
高达512 KB的一致性L2缓存，带一个错误检测与校正位，提供ECC保护

网络元件

4个高达6 GHz的SerDes通道
- 支持SGMII、PCIe^{^®}和SATA
- 以太网
3个虚拟化增强型3速以太网控制器(VeTSEC)，支持SGMII (最多两个)、RGMII、RMII、MII
- 支持IEEE^® 1588
一对PCIe Gen2控制器
- 通过单通道、双通道或4通道支持高达5G/tps (采用单个控制器)
- MSI支持
4个FlexCAN控制器

加速器和存储器控制

DDR存储控制器，支持频率高达1600 MHz的DDR3L和DDR4
- 支持8位、16位、32位存储器，同时支持ECC
安全引擎(SEC5.4)具有5个加密硬件加速模块、真随机数生成器、散列和CRC单元

基本外设和互连

ARM缓存一致性互联(CCI400)
Arm AMBA 4 MPCore虚拟化
支持16位接口的集成式闪存控制器
QuadSPI闪存控制器
带集成式PHY的USB3.0超高速控制器，支持OTG、主机和设备模式
支持OTG、主机和设备模式的USB2.0
SD/MMC控制器
支持6G/tps的SATA3控制器
3个I²C
2个SPI

其他特性

LCD显示控制器

我们推荐使用以下面向LS1021A处理器的电源管理IC

请在下方选择规格，查找最适合您需求的器件

PMIC部件编号	说明	外部存储器电压(V)	工作环境温度(最小值-最大值) (°C)	认证级别

MC34VR500V1ES·	四通道升压稳压器，输出高达4.5A，3个用户可编程LDO，QFN 56	1.35	-40至105	工业控制
MC34VR500V2ES	四通道升压稳压器，输出高达4.5A，出厂预编程LDO，QFN 56	1.35	-40至105	工业

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别.

1-5 / 33 文件

简介
QorIQ^® LS1021A - 简介亮点

PDF版本 1299.3 KBLS1021AFS中文, English, 日本語
数据手册
LS1021A Data Sheet

PDF版本 7Jun 27, 20192.1 MBLS1021AEnglish

请登录
参考手册
LS1021A Reference Manual

PDF版本 3.1Feb 28, 202034.2 MBLS1021ARMEnglish

请登录
参考手册
QUICC Engine Block Reference Manual with Protocol Interworking - Reference Manual

PDF版本 9May 3, 201813.4 MBQEIWRMEnglish

请登录
参考手册
LS1021ASECRM, LS1021A Security (SEC) Reference Manual - Reference Manual

PDF版本 0Feb 29, 20166.8 MBLS1021ASECRMEnglish

请登录
应用笔记
AN13656: Assembly guidelines for Flip Chip plastic ball grid array and chip scale package Application Note

PDF版本 1Sep 1, 20226.5 MBAN13656English
应用笔记
Thermal Management Unit Usage

PDF版本 0Apr 27, 2022241.6 KBAN12310English
应用笔记
将Layerscape器件上的FlexTimer串接起来

PDF版本 0Apr 4, 2022155.1 KBAN13608中文, English
应用笔记
AN4878, LS1021A Design Checklist

PDF版本 6Nov 26, 2019774.6 KBAN4878English

请登录
应用笔记
AN12270, Bringing up Layerscape devices using CCS script and DRAM boot

PDF版本 0Jan 30, 2019907.3 KBAN12270中文, English
应用笔记
Configure QSPI Bus Width and Frequency in Pre-Boot Loader Stage on LS Series Processors Application Note

PDF版本 0Nov 13, 2018236.9 KBAN12279English
应用笔记
AN5376, How Does QuadSPI Work with a Serial NAND - Application Note

PDF版本 0Sep 26, 2017359.4 KBAN5376English

请登录
应用笔记
General soldering Temperature Process Guidelines

PDF版本 1Aug 16, 2017281.6 KBAN3300English
应用笔记
AN5085, Powering the LS102xA with the MC34VR500 Power Management Interface Chip - Application Note

PDF版本 0Jul 18, 2017281.9 KBAN5085English
应用笔记
AN4893, Understanding Endianness on Layerscape LS1021A - Application Note

PDF版本 0Jul 12, 2017905.4 KBAN4893English

请登录
应用笔记
AN5089, Programming RCW and U-Boot on LS1021A-TWR - Application Note

PDF版本 0Mar 14, 20171.3 MBAN5089English

请登录
应用笔记
AN5077, Migrating from Power Architecture to Arm^® Architecture

PDF版本 0Jul 28, 2016768.7 KBAN5077English

请登录
应用笔记
PBL Configuration using QCVS Application Note

PDF版本 0Feb 24, 20161.0 MBAN5260中文, English
应用笔记
Programming eMMC/SD Card using CodeWarrior for Arm^®v7 Application Note

PDF版本 1Jan 15, 2016609.0 KBAN5184English
应用笔记
AN5173, LS1021A Flash Programming with SD Boot - Application Note

PDF版本 0Dec 30, 2015887.5 KBAN5173English

请登录
应用笔记
AN5125, Introduction to Device Trees - Application Note

PDF版本 0Sep 3, 2015566.4 KBAN5125English
应用笔记
AN4877, PROFIBUS on QUICC Engine Block

PDF版本 1Dec 15, 2014450.8 KBAN4877English
应用笔记
AN4039, PowerQUICC and QorIQ DDR3 SDRAM Controller Register Setting Considerations - Application Note

PDF版本 4Nov 11, 2014468.7 KBAN4039English
应用笔记
SerDes Reference Clock Interfacing and HSSI Measurements Recommendations

PDF版本 Rev. 0May 13, 2011577.2 KBAN4311English

请登录
应用笔记
DDR Interleaving for PowerQUICC and QorIQ Processors

PDF版本 1Jun 30, 2010717.3 KBAN3939English

请登录
应用笔记
PowerQUICC™ HDLC Support and Example Code

PDF版本 0Nov 10, 2009496.6 KBAN3966English
应用笔记
Solder Joint Temperature and Package Peak Temperature

PDF版本 0Aug 2, 2006151.6 KBAN3298English
勘误表
LS1021/20/22 Errata

The current errata for LS1021/20/22A is Feb 2023, Rev 13. It is an NDA document. Please see the Sharepoint site https://nxp1.sharepoint.com/teams/cext79/SitePages/Home.aspx (NDA and NXP-issued invite required), or contact your NXP representative.

URL版本 12Feb 21, 2022LS1021_20_22-ERRATA-LINKEnglish
产品简介
QorIQ LS1021A Family Communications Processor Product Brief

PDF版本 1Jan 18, 2017545.1 KBLS1021APBEnglish
支持信息
FSLNISTCAVP, NIST Crypto Algorithm Validation Program Certifications for NXP^® Cryptographic Accelerators - White Paper

PDF版本 1.9Oct 28, 2016303.5 KBFSLNISTCAVPEnglish
白皮书
Machine-to-Machine (M2M) Gateway: Trusted and Connected Intelligence - White Paper

PDF版本 0Oct 17, 2013302.0 KBM2MGATEWAYWPEnglish
白皮书
QORIQPMWP, QorIQ Power Management - White Paper

PDF版本 0Mar 30, 20171.4 MBQORIQPMWPEnglish
白皮书
面向工业和物联网应用的网络 - 白皮书

PDF版本 0339.4 KBQORIQINDIOTWP中文, English

展开

设计资源

设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

硬件

快速参考恩智浦板类型.

5 硬件

评估板和开发板
QorIQ^® LS1021A塔式系统模块亮点

TWR-LS1021A
参考设计
面向工业物联网的时间敏感网络解决方案亮点

LS1021A-TSN-RD
参考设计
LS1021A-IoT网关参考设计亮点

LS1021A-IoT
其他可用硬件. 查看我们的精选合作伙伴解决方案.
仿真器、探测器、编程器
面向CodeWarrior TAP的QorIQ LS处理器调试器接头

CWH-CTP-CTX10-YE
仿真器、探测器、编程器
CodeWarrior^® TAP

CW_TAP

1-5 / 10 硬件

嵌入式板解决方案
LS1021A Community Board

LS1021A Community board is a low cost, open source next generation IOT gateway reference design supporting a broad array of IoT applications including building/home manag...

By VVDN Technologies Gold 合作伙伴
嵌入式板解决方案

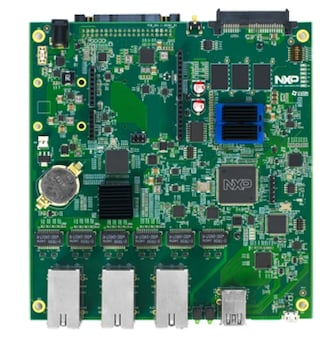

LS1021A Time Sensitive Networking Platform

LS1021A Time Sensitive Network Switch Board is a low cost, open source next generation IOT gateway reference design supporting a broad array of IoT applications including...

By VVDN Technologies Gold 合作伙伴
嵌入式板解决方案
Rakun LS1 system IP block

Rakun LS1 system IP block is small foot-print, verified and proven building block consisting of CPU and memory subsystem for easy and inexpensive integration. Complete pl...

By Borea Gold 合作伙伴
嵌入式板解决方案
RBZ LS1021A module

MXM compatible module based in LS1021A. The module has high speed interfaces (SERDES, SATA, PCIe) to accomodate for storage and networking applications. This module can b...

By RBZ Embedded Logics Gold 合作伙伴
嵌入式板解决方案
uCLS1012A IoT SoM

LS1012A based SMARC SoM for secure IoT applications. It includes Mbarx Secure IoT software for connectivity, telemetry, management, OTA firmware updates over Ethernet or ...

By Arcturus Gold 合作伙伴
嵌入式板解决方案
TQMLS102xA

Embedded Dual Cortex A7 module based on LS102xA with high speed interfaces and graphics for many network applications.

By TQ-Systems GmbH Platinum 合作伙伴
嵌入式板解决方案

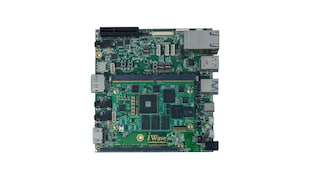

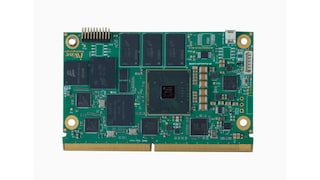

Layerscape LS1021A SMARC SoM

"LS1021A SoC with 32-bit Arm V7 Architecture Dual-core ARM Cortex-A7 up to 1.2GHz SerDes 4 lanes – Supports PCIe, SATA, and SGMII TPM 2.0 Module to enhance hardware secur...

By iWave Global Gold 合作伙伴
嵌入式板解决方案

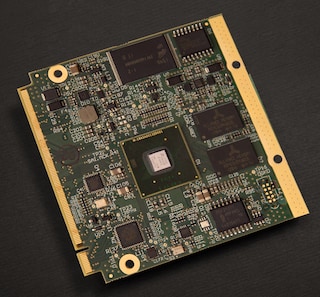

Rakun LS1 uQseven module

Rakun LS1 is uQseven Single Board Computer based on Our LS1021A processor, 1GB DDR memory, 1GB Flash, 1 Gbit/s Ethernet PHY, 4 6Gb/s SerDes for SGMII/PCIe/SATA, PWM chann...

By Borea Gold 合作伙伴
嵌入式板解决方案
uCLS1012A VoIP SoM

LS1012A based SMARC SoM for hardened VoIP and IP audio/PA applications. Supports SIP/RTP with audio processing including intelligibility enhancements. SIPxtream + Mbarx s...

By Arcturus Gold 合作伙伴
硅设备/组件

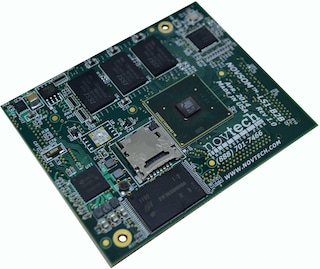

NOVSOM(®)LS1

The NOVSOM(®LS1 provides you access to all the Layerscape features. NOVSOM®LS1 modules provide you a quick, efficient way to design Layerscape solutions by incorporating...

By NovTech Inc. Gold 合作伙伴
