S12XF汽车和工业微控制器(MCU)
产品详情

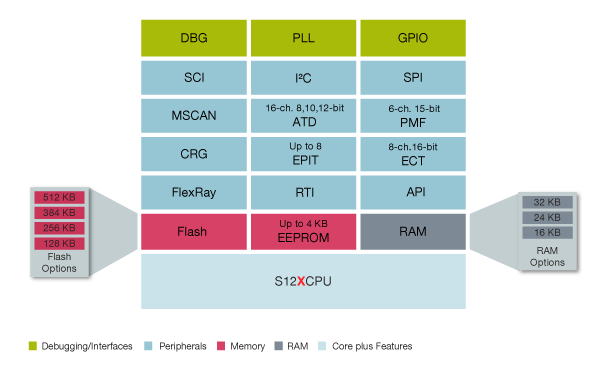

框图
特征
- 主要特性
- FlexRay控制器
- XGATE协处理器可建立虚拟外设，提高整体性能
- 灵活的可编程硬件仿真EEPROM
- 支持系统完整性，提供存储保护单元(MPU)与超级用户/用户模式
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货
- 其他特性
- S12X CPU @ 50Mhz总线频率
- 环路控制/全摆幅皮尔斯振荡器
- 增强型中断模块
- 模数转换器(ADC)，12位分辨率和3μs转换时间
- 增强型捕捉定时器(ECT)
- 周期中断定时器(PIT)
- 实时中断(RTI)
- 异步周期性中断(API)
- 脉宽调制器(PWM)
- MSCAN模块
- 串行外设接口(SPI)
- 串行通信接口(SCI)
- 后台调试模块(BDM)和调试器(xDBG)
- 片上稳压器
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别.
设计资源
硬件
快速参考恩智浦
板类型.
5 硬件
-

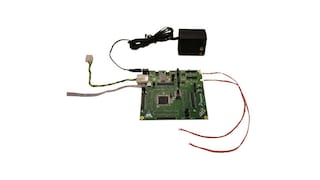

评估板和开发板面向16位MC9S12XF512的评估板亮点
-

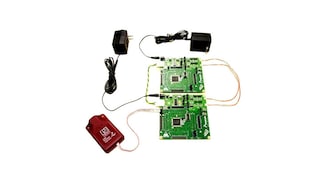

评估板和开发板S12XF 2节点入门套件亮点
-
适配器、电缆、插座MC9S12XF适配器
-
仿真器、探测器、编程器PEmicro Cyclone FX编程器
-
评估板和开发板FlexRay子卡(FRDC)
软件
快速参考恩智浦 软件类型.
1-5 / 8 软件文件
-
BSP及设备驱动
NXP eGUI: Graphical LCD Driver for MCUs/MPUs亮点
-
配置工具
嵌入式组件：恩智浦.AN
-
BSP及设备驱动
LIN2.x and SAE J2602 Stack
-
BSP及设备驱动
Standard Software Driver for 0.18um NVM in S12XE/F
-
库
MSCAN driver for S12(X) devices
