数字信号控制器
数字信号控制器(DSC)在单个芯片中集成了微控制器的一整套功能与强大的数字信号处理(DSP)功能。
我们提供一系列数字信号处理和控制解决方案，适用于各种应用，从通用嵌入式市场到电机控制和功率变换，用途非常广泛。
全面的功率变换和电机控制解决方案
卓越的数字信号处理微控制器，适用于高效数字功率变换和电机控制应用
-
符合汽车认证
-
各种通信端口
-
安全子系统
-
高级模拟
-
用户可配置逻辑模块
推荐的产品和目标应用
| 产品系列 | 内核 | AEC-Q100 | 存储器 | 主要特性 | 目标应用 |
|---|---|---|---|---|---|
|
MC56F80xxx
高性能级 |
56800EF | 有 | 64KB Flash 8KB SRAM |
8通道高分辨率PWM、24通道12位ADC、OPAMP、ACMP、正交解码器 |
电机控制
数字电源:
汽车电子：
其他：
|
| MC56F81xxx 入门级 |
56800EX | 有 | 128KB闪存 20KB SRAM |
8通道高分辨率PWM、16通道12位ADC、12位DAC、OPAM、ACMP、正交解码器 | |

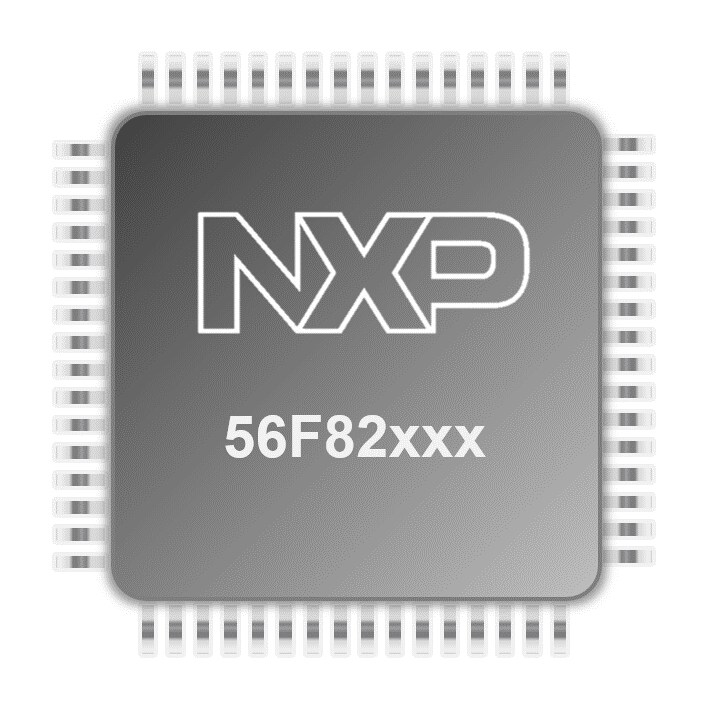

| MC56F82xxx 入门级 |
56800EX | 无 | 64KB闪存 8KB SRAM |
8通道高分辨率PWM、16通道12位ADC、12位DAC、ACMP、CAN | |

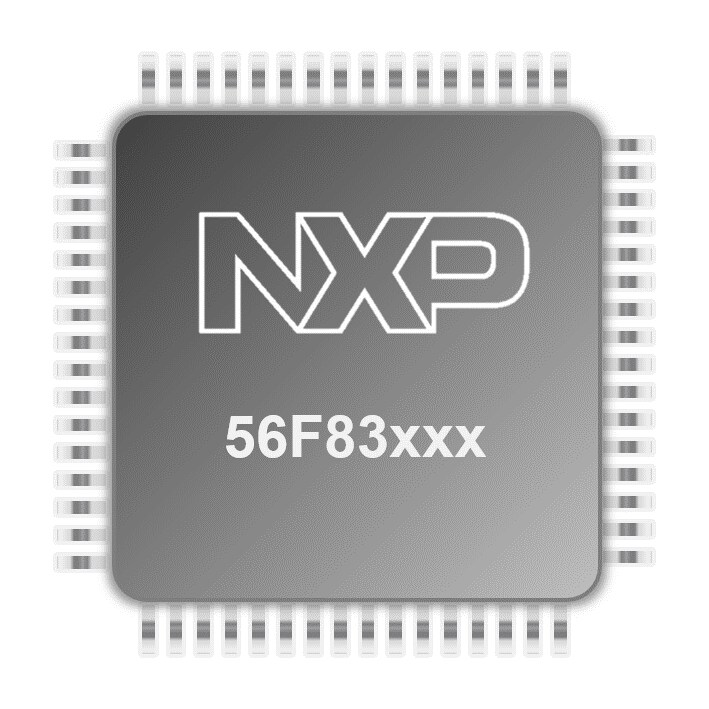

| MC56F83xxx 高性能级 |
56800EX | 无 | 256KB Flash 64KB SRAM |
16通道高分辨率PWM、16通道12位ADC、12位DAC、ACMP、CAN-FD、USB、闪存交换 | |

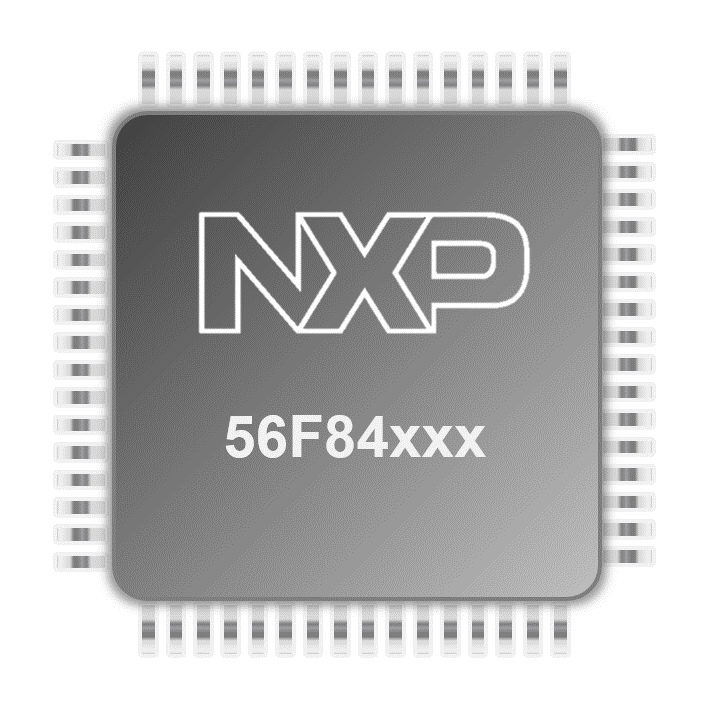

| MC56F84xxx 高性能级 |
56800EX | 无 | 256KB闪存 2KB EEPROM 32KB SRAM |
16通道PWM，带8通道高分辨率、16通道12位ADC、20通道16位ADC、12位DAC、ACMP、CAN |
MC56F80xxx DSC
MC56F80xxx系列基于100MHz、32位高性能56800EF内核，在具有经济效益的架构中结合了DSP和MCU功能，并集成了FPU和CORDIC三角数学引擎。
设计资源
开发软件
| 开发软件 | 说明 |
|---|---|
|
Code Warrior for 32 Bit |
适用于32位DSC的集成开发环境(IDE) |
| FreeMASTER | 实时调试监测器和数据可视化工具，可用于运行时配置和调试嵌入式软件应用。 |
| MCUXpresso软件开发套件(SDK) | 旨在简化和加速DSC应用开发的综合软件支持包 |
| MCUXpresso配置工具 | 一套配置工具，使您能够快速配置引脚、时钟、安全、内存和驱动程序，从而更快地了解恩智浦设备，更轻松地迁移到定制硬件设计。 |
| 模块化设计工具箱(MBDT) | 可插入MATLAB和Simulink®模块化设计环境的工具，支持针对真实目标的快速原型设计、验证和确认 |
|
Code Warrior for 16 Bit |
适用于16位DSC的集成开发环境(IDE) |
| Processor Expert Software(传统) | 传统DSC开发软件 |
| DSC快速入门初始化和开发工具(传统) | 传统DSC开发软件 |
DSC系列
数字信号控制器常见问题解答
什么是DSC？
DSC是数字信号控制器的缩写。DSC是专用微处理器，其架构包含能够执行微控制器和数字信号处理器功能的核心引擎。
DSC核具有DSP的计算优势和像MCU一样灵活的寻址方式。由于有XBAR和EVTG以及复杂的外设本身（例如eFlexPWM、ADC、DAC、QTimer等），外设之间的配合可以非常灵活。内核和外设都使其非常适合功率变换和电机控制等应用。例如MC56F83xxx，它能够在全桥相移峰值电流控制中实现硬件电流环路。
DSC和MCU有什么区别？
与微控制器（MCU）相比，DSC的CPU内核包含了DSP内核的大多数流行指令，在数字化实施FIR/IIR滤波器和控制器方面显著提高了代码效率。
DSC和DSP有什么区别？
与数字信号处理器(DSP)相比，DSC具有MCU灵活的寻址模式，例如原子位操作以及使用嵌入式外设和片上闪存的直接寻址模式。
何时在嵌入式应用中使用DSC？
用于需要密集信号处理计算的实时控制，例如电机控制、功率变换、信号处理、无线电源和电动汽车。
为恩智浦DSC提供了哪些类型的软件和工具？
CodeWarrior 11.1和11.2是我们DSC的IDE。我们建议使用MCUXpresso配置工具和MCUXpresso SDK生成基于CodeWarrior的项目，然后将该项目导入CodeWarrior工作区进行进一步开发。MCUXpresso SDK提供项目模板和驱动程序代码。MCUXpresso配置工具为时钟、引脚和外设提供GUI配置界面。更多MCUXpresso的信息，请访问nxp.com/MCUXpresso。
我可以在哪里获得支持？
参考手册和数据表可在每个DSC产品登陆页面的“设计资源”选项卡找到：有关问题和技术支持，请访问数字信号控制器技术论坛或访问我们的 DSC知识库中心。
其他资源参见我们的支持页面。
更多文档
DSC微控制器线路卡
数字信号控制器(DSC)在单个芯片中集成了微控制器(MCU)的卓越功能和强大的数字信号处理(DSP)功能。
阅读手册
