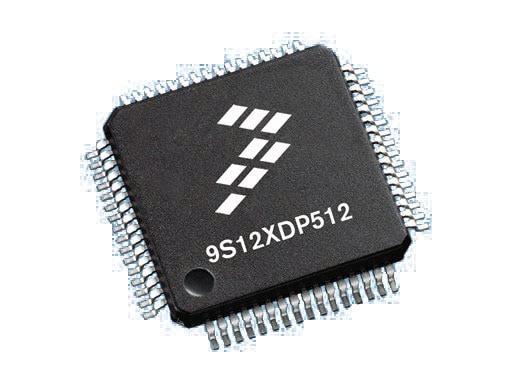

S12XD汽车和工业微控制器(MCU)
设计文件
收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。
紧凑列表
S12XB汽车和工业微控制器(MCU)
MC9S12XB是具有更高性价比的通用系列器件，适用于不需要像S12XD系列那么多外设的应用。
MC9S12XB系列面向通用汽车车身应用，是与9S12XD系列的一个子集，与之完全兼容。
相对于S12XD系列，它去掉了一些功能，速度也有所降低，以显著降低成本。
与S12XD系列一样的是，S12XB保留了恩智浦16位MCU所具有的高性价比、低功耗、卓越的EMC性能和代码效率。
S12XB系列器件包括：MC9S12XB256、MC9S12XB128。
产品详情

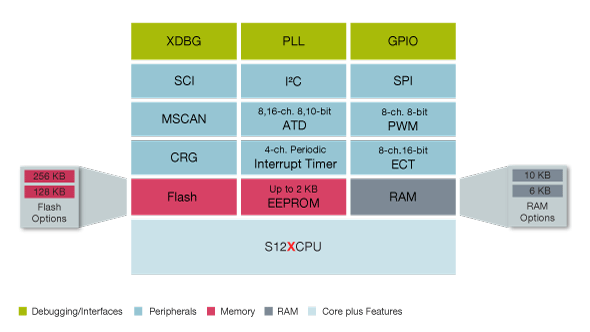

特征
- 16位CPU12X
- 可以向上兼容MC9S12的指令集
- 增强型中断模块
- XGATE协处理器
- 128 KB至256 KB闪存EEPROM
- 1 KB至2 KB EEPROM
- 6 KB至10 KB RAM
- 8或16通道模数转换器(ADC)，8或10位分辨率
- 8通道16位增强型捕捉定时器
- 8通道8位或4通道16位脉宽调制器
- 一个1 Mbps CAN 2.0 A/B软件兼容模块
- 两个串行通信接口，一个串行外设接口和两个内部集成电路接口
相关产品
购买/参数
3 结果
不包含 3 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装类型 | 封装端接数 | 预算报价（不含税） |
|---|---|---|---|---|---|---|
使用寿命终止 | HQFP80 | 80 | 1K @ CNY81.85 | |||
使用寿命终止 | LQFP112 | 112 | — | |||
使用寿命终止 | LQFP112 | 112 | — |
