S12XF 2节点入门套件

S12XFSTARTERKITE 正常供应

滚动图片以放大

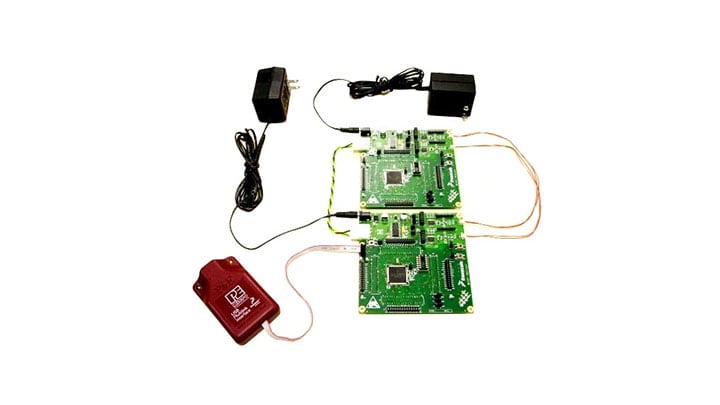

S12XFSTARTERKITE包含在不到一小时内设置2节点FlexRay网络所需的一切。S12XFSTARTERKITE基于具有XGATE协处理器和嵌入式FlexRay控制器的NXPS12XF512 16位MCU，包含硬件、软件、工具和易于遵循的快速入门指南。

产品详情

支持的器件

处理器和微控制器

16位S12和S12X MCU

  • S12XF: S12XF汽车和工业微控制器(MCU)

特征

微控制器

  • S12XF512MLM MCU
  • NXP MC33742 system basic chip for hi-speed CAN communication
  • 可以选择16 MHz振荡器模块(插入式)或4 MHz晶振

数据连接

  • BDM连接器，用于外部在线调试
  • 支持所有MCU信号的接头连接器
  • One CAN connector with transceiver integrated in the MC33742
  • 两个 FlexRay连接器(带2个收发器)

组件

  • NXP TJA1080 FlexRay transceiver
  • 8个用户LED
  • Two push-buttons
  • Reset push button for the MCU and/or the SBC
  • 注：EVB9S12XF512E评估板随PC9S12XF512MLM (112引脚LQFP)一起组装。This board is designed to support also the PC9S12XF512MLH (64-pin LQFP). 要订购此部件，请与您的恩智浦销售代表联系。Refer to for guidelines to enable the support for the 64-pin LQFP device.

购买选项

S12XFSTARTERKITE-Image

点击展开

  • S12XFSTARTERKITE
    正常供应

  • S12XFSTARTERKITE STARTER KIT.

    • 恩智浦EVB9S12XF512E信息CD
    • 两个12 Vdc 500 mA直流电源，带有可互换的交流插脚
    • 两个EVB9S12XF512E电路板(EVB)，配有跳线
    • 一个P＆E USB BDM Multilink，带USB和BDM电缆
    • 一个CAN电缆组件，放在塑料袋中
    • 两个FlexRay电缆组件，放在塑料袋中
    • 八个铝支架，八个螺钉和四个9针头
    • Decomsys Designer Pro评估版CD
    • 保修注册卡
    • 技术信息中心支持手册
    • CodeWarrior专用版Tri-pak包括
      • Development Studio for HCS12(x) v. 4.6 CD
      • Development Studio for Microcontrollers v. 6.0 CD
      • 软件包CD
  • CNY 3,232.13
  • 数量为 1
