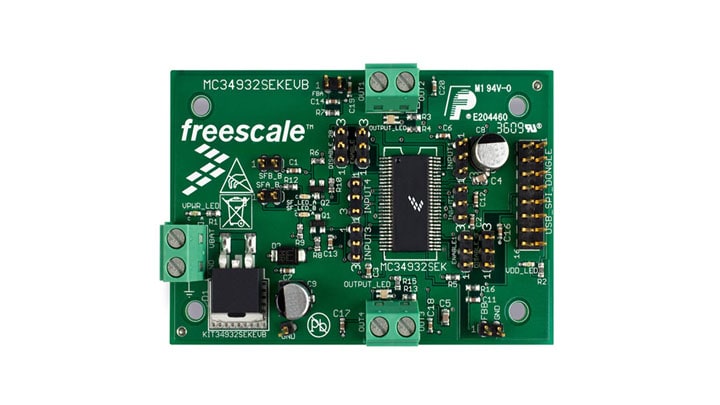

KIT34932SEKEVB
-
Evaluation Kit - MC34932, 36 V - 5.0 A Throttle Control H-Bridge.
- KIT34932SEKEVB硬件
- 快速参考指南
评估套件 - MC34932SEK，双通道5A油门控制
该评估套件面向MC34932SEK。MC34932SEK是一款单片式H桥电源IC，采用耐用的热增强型封装。MC34932在同一封装中整合了两个独立的单片式H桥电源IC。它们主要用于汽车电子油门控制，但是也能用于在所要求的电流和电压限制范围内的任何低压直流伺服电机控制应用。
MC34932SEK中的每个H桥都能控制电感负载，峰值电流可达5.0 A。RMS电流能力取决于器件封装的散热能力。在负载电流达到6.5 A ± 1.5 A以上时，内部峰值电流限制(调节)被激活。当频率达到20 kHz时，可对输出负载进行脉宽调制(PWM)。负载电流反馈功能提供成比例的(0.24%的负载电流)电流输出，适合由MCU的A/D输入来监控。状态标志输出报告欠压、过流和过热故障情况。
该评估套件可与KITUSBSPIDGLEVME配合使用。
产品详情
特征
连接
- 3.0 V和5.0 V TTL / CMOS逻辑兼容输入
电源管理
- 连续工作电压为5.0 V至36 V (瞬态电压范围为5.0 V至40 V)
- 通过内部恒定关断时间PWM进行过流限制(调节)
- 输出短路保护(短接至VPWR或GND)
- 与温度有关的电流限制阈值下降
- 睡眠模式下电流消耗小于20 µA (每个H桥)
- 150°C时最大导通电阻为235 mΩ @ (每个H桥MOSFET)
- 所有输入均有一个内部源/汇点来定义默认(浮动输入)状态
