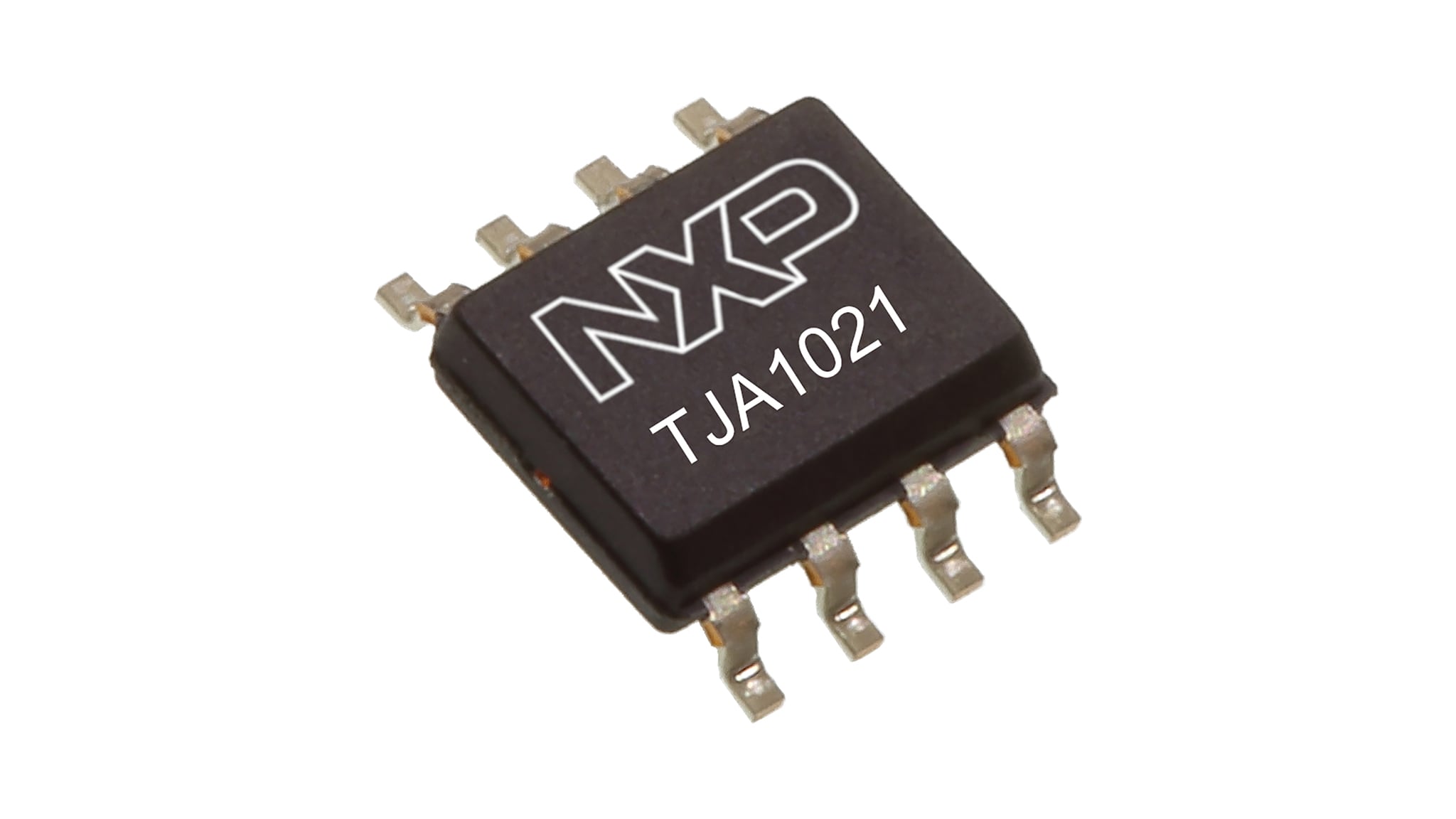

ISO17987 LIN2.1/SAEJ2602收发器

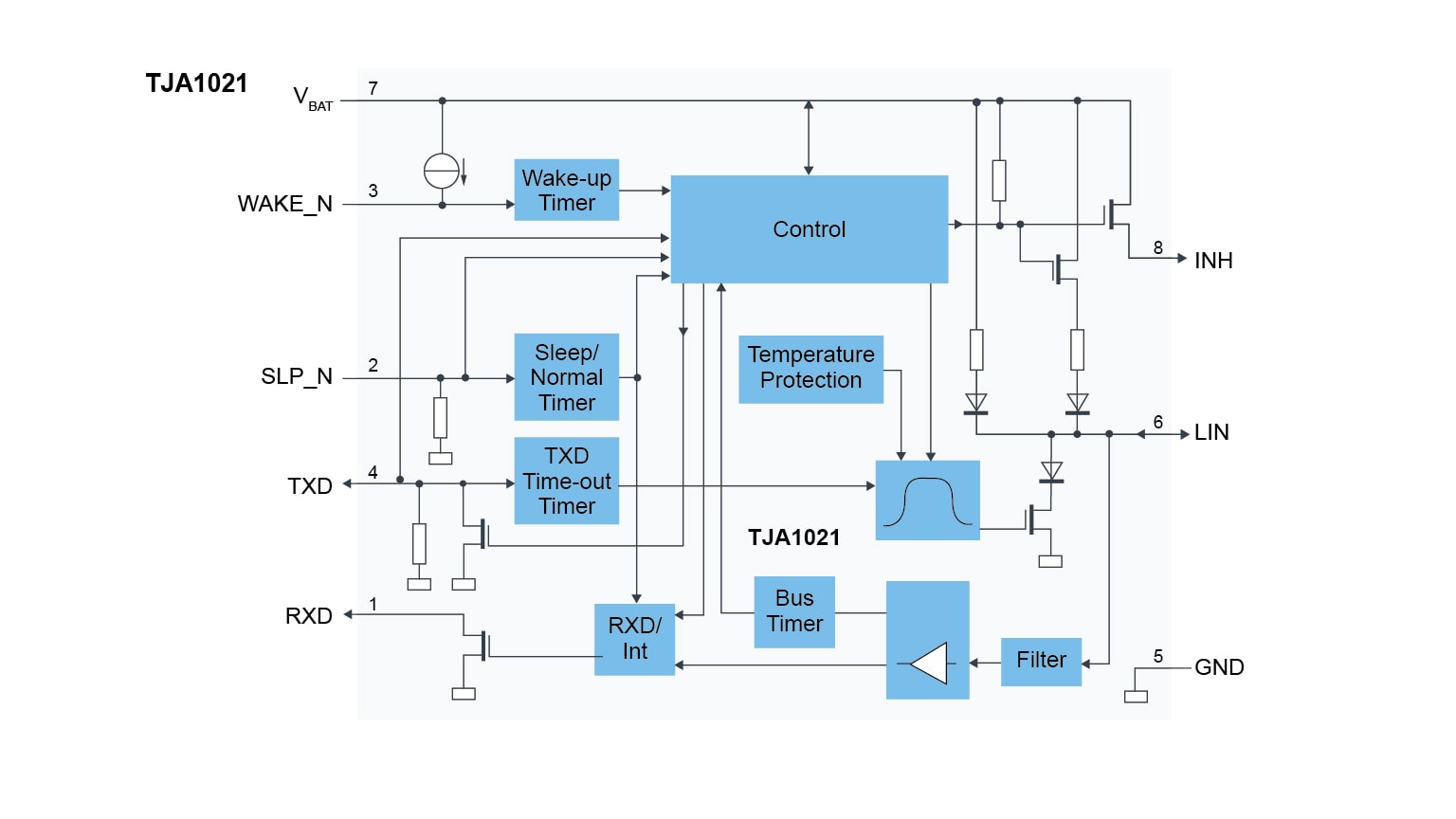

TJA1021是本地互连网络（LIN）主/从协议控制器与LIN中物理总线之间的接口。它主要用于波特率从1kBd到20kBd的车载子网络，符合LIN2.0、LIN2.1、LIN2.2、LIN2.2A、SAEJ2602和ISO17987-4:2016（12V）等标准。TJA1021与TJA1020和MC33662（B）引脚兼容。
通过TJA1021将发送数据输入（TXD）的协议控制器发送数据流转换成具有最佳转换率和波束赋形的总线信号，以使电磁辐射（EME）最小化。LIN总线输出引脚通过内部终端电阻拉高。对于指令器应用，应在引脚INH或引脚VBAT和引脚LIN之间连接一个与二极管串联的外部电阻。接收器会检测LIN总线输入引脚的数据流并通过RXD引脚将其传送至微控制器。在睡眠模式中，TJA1021的功耗非常低。故障模式功耗最低。
产品详情
特性
基本功能
- 符合LIN2.1/SAEJ2602标准
- 波特率高达20kBd
- 电磁辐射（EME）极低
- 高电磁抗扰性（EMI）
- 未通电状态下的无源操作
- 输入电平兼容3.3V和5V设备
- 适用于LIN从应用的集成终端电阻
- 唤醒源识别（本地或远程）
- K线兼容
- 引脚对引脚兼容TJA1020
- 提供SO8和HVSON8封装
- 无引脚HVSON8封装（3.0mm×3.0mm），提升了自动光学检测（AOI）能力
低功耗电源管理
- 带有本地和远程唤醒功能的睡眠模式电流消耗极低
保护机制
- 高ESD稳健性：引脚LIN、VBAT和WAKE_N能够承受±6kV的ESD，符合IEC61000-4-2标准
- 发送数据（TXD）显性超时功能
- 总线端子和电池引脚具有抗汽车环境瞬变的保护能力（符合ISO7637标准）
- 总线端子对电池和接地具有短路保护
- 过热保护功能
产品长期供货计划
- 这些产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。TJA1021A和TJA1021B包含在15年产品长期供货计划中
部件编号包含： TJA1021AT, TJA1021BT, TJA1021T, TJA1021TK.
