4通道LIN 2.2A/SAE J2602收发器

TJA1024HG
正常供应

TJA1024是一款4通道LIN收发器，提供本地互联网络(LIN)网络主/从协议控制器和LIN网络中的物理总线之间的接口。它在一个芯片上包含了两个独立且分开的双通道LIN收发器模块组成(内部只有GND1和GND2接地引脚是互联在一起的)，提供专用电源引脚(VBAT1用于LIN 1/LIN2，VBAT2用于LIN3/LIN4)。

TJA1024主要面向使用波特率高达20 kBd的车载子网络，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2和SAE J2602。TJA1024与TJA1022、TJA1027和TJA1029软件兼容。

通过TJA1024将协议控制器生成的发送数据流转换成优化的总线信号形状，最大限度地减少电磁辐射(EME)。LIN总线输出引脚通过内部终端电阻拉高。对于主应用，应在VBATx引脚和每个LIN引脚之间连接一个与二极管串联的外部电阻。接收器会检测LIN总线输入引脚上的接收数据流，并通过RXDx引脚将其传送至微控制器。

当4个收发器均处于睡眠模式时，功耗非常低。但是，仍可通LINx和SLPx_N引脚唤醒TJA1024。

查看产品图片

产品详情

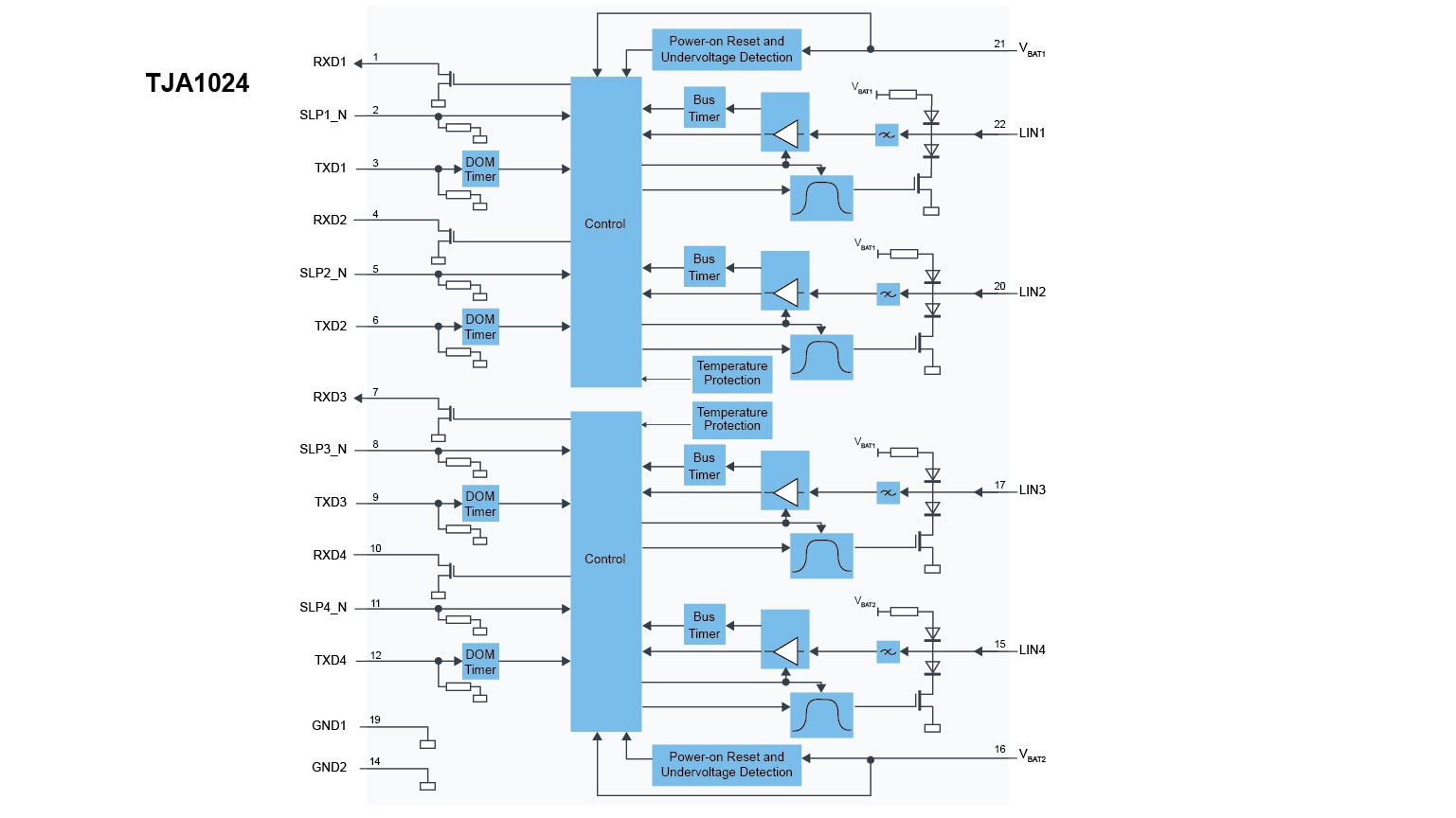

框图

TJA1024 Block Diagram

TJA1024 Block Diagram
获取框图PDF

特征

概述

  • 单个封装中有4个LIN收发器
  • 符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和SAE J2602标准
  • 波特率高达20 kBd
  • EME极低
  • 睡眠模式的电流消耗极低，提供远程LIN唤醒功能
  • 输入电平兼容3.3 V和5 V设备
  • 适用于LIN从应用的集成终端电阻
  • 未通电状态下的无源操作
  • 启动脉冲期间可工作：5 V以上时全面工作
  • 欠压检测
  • K线兼容
  • 无引脚DHVQFN24封装(3.5 mm × 5.5 mm)，具有更强的自动光学检测(AOI)能力。
  • 深绿产品(无卤，符合危害性物质限制(RoHS)指令)
  • 与TJA1022、TJA1027和TJA1029软件兼容

保护

  • 电磁抗扰性(EMI)极高
  • 极高的ESD强韧性：LINx和VBATx引脚符合IEC 61000-4-2的±8 kV。
  • 在汽车环境中，对总线端子和电池引脚提供抗瞬态保护(ISO 7637)
  • 总线端子对电池和接地提供短路保护
  • 热保护
  • 切换至正常模式时的初始TXD显性检查
  • TXD显性超时功能

购买/参数

1 结果

包含 0 不推荐用于新设计

部件

展开描述

订购

计算机辅助设计模型

状态

Recommended Orderable Part Number

额外功能——模拟

产品类别

输入电压[最小到最大]（V）

传输速率（最大）（Kbps）

Number of LIN Channels

保护

封装类型

TJA1024HG
数据手册

正常供应

TJA1024HGZ

K-line compatible, TXD dominant time-out

Quad LIN Transceiver

5 to 18

20.0

4

TXD dominant timeout

DHVQFN24
