14V BMS参考设计，铅酸电池替代产品

RD33772C14VEVM 正常供应

滚动图片以放大

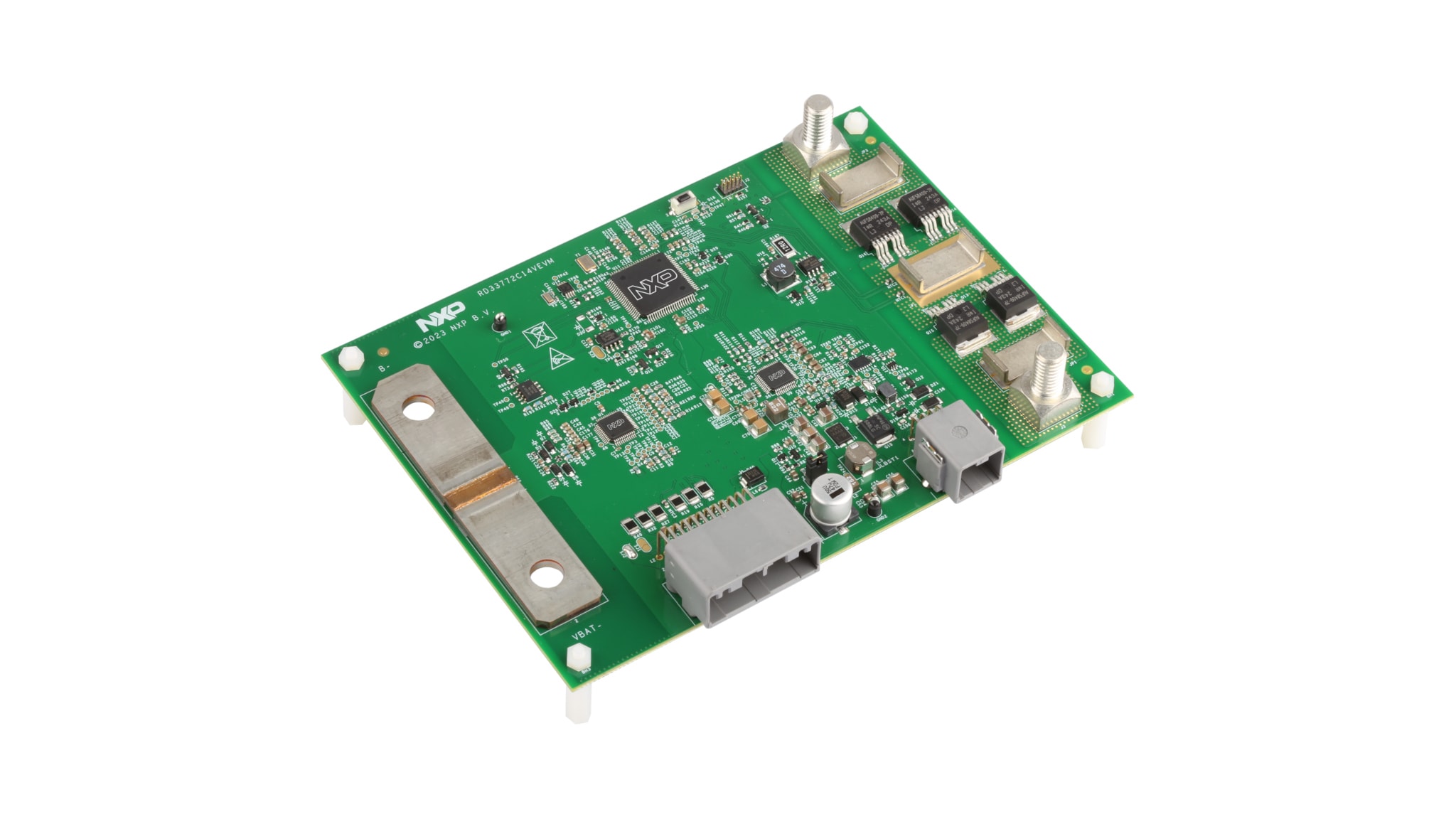

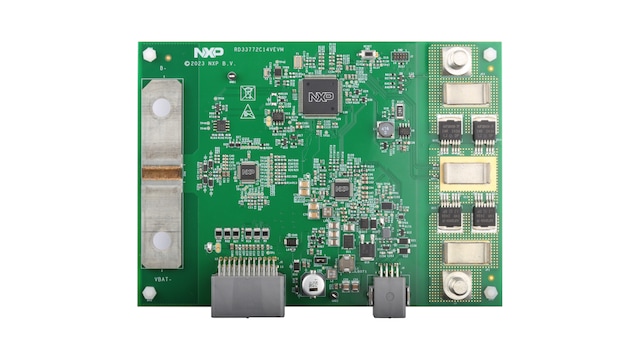

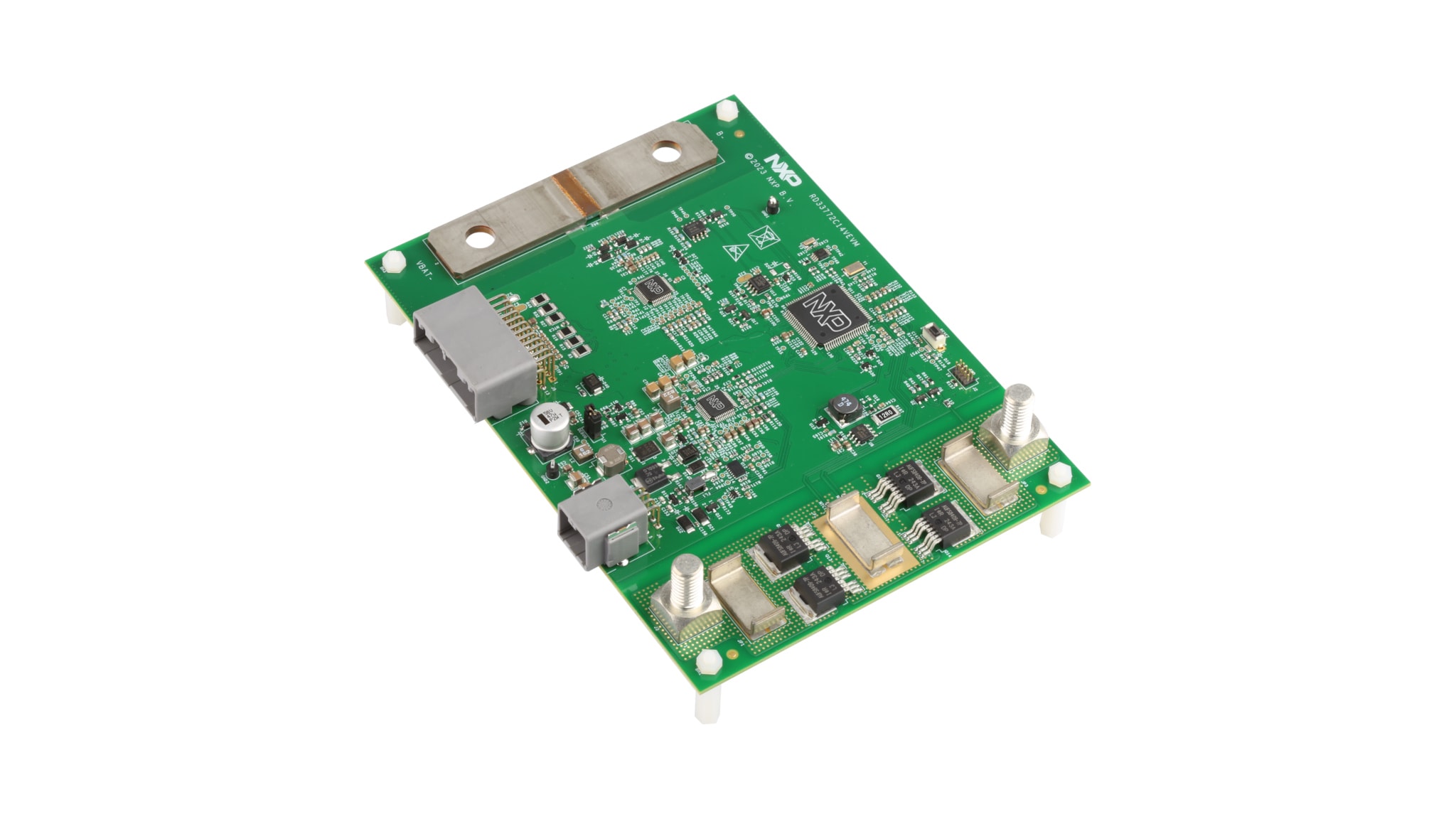

RD33772C14VEVM是一款独立的电池管理系统（BMS）参考设计，面向汽车14V铅酸蓄电池替换应用。它适用于评估、开发和快速原型设计。

该设计基于S32K344车规级ASIL微控制器和FS26安全系统基础芯片。模拟前端由支持3到6个电芯的MC33772C电芯控制器支持。支持各种电芯化学物质，如NMC、LFP和LTO。

框图

14V BMS参考设计，铅酸电池替代产品

RD33772C14VEM Block Diagram
获取框图PDF

支持的器件

接口

3.3V/5V IO CAN收发器

  • TJA1145: 局部联网的高速CAN收发器

汽车LIN解决方案

  • TJA1021: ISO17987 LIN2.1/SAEJ2602收发器

电源管理

电芯控制器

  • MC33772C: 6通道锂离子电池控制器IC

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

特性

一般特性

  • 电源输入为9V至18V
  • 多达10个通道用于温度感测
  • 支持4通道组电压测量
  • 冗余电流测量
  • 硬件和软件过流保护

S32K344微控制器

  • 基于Arm® Cortex®-M7的微控制器，采用锁步内核配置，可支持高达ASIL D功能安全的汽车和工业应用

MC33772C模拟前端

  • SPI到MCU的通信
  • 3-6通道电芯电压测量
  • 7个通道温度测量
  • 集成库仑计数同步高级电流测量

连接

  • CAN接口
  • LIN接口

购买选项

RD33772C14VEVM-Image

点击展开

  • RD33772C14VEVM
    正常供应

  • 14 V Battery Management System (BMS) Reference Design, Lead-Acid Replacement.

  • 套件包含

    • 1个RD33772C14VEVM
    • 1个电池模拟板

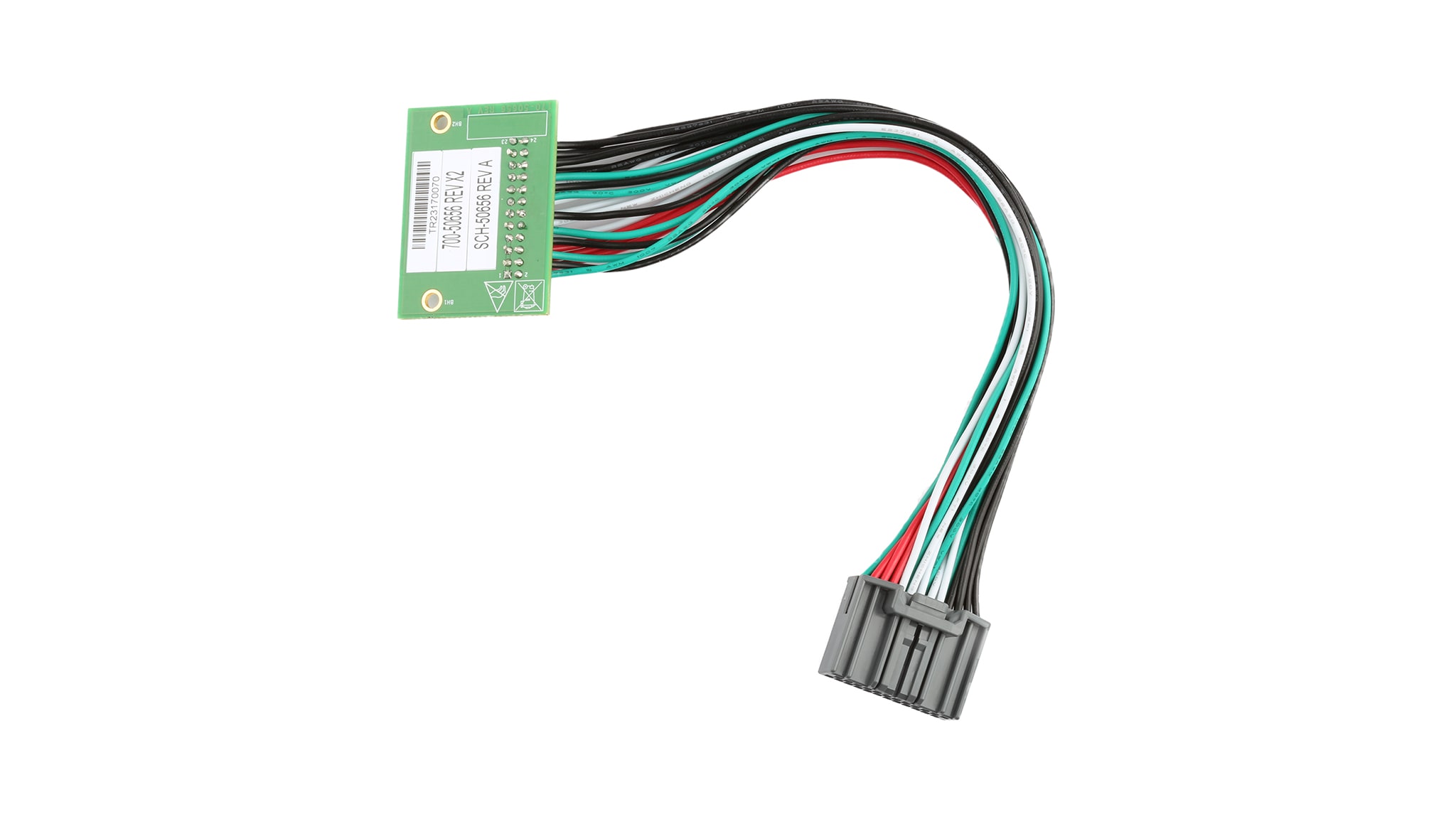

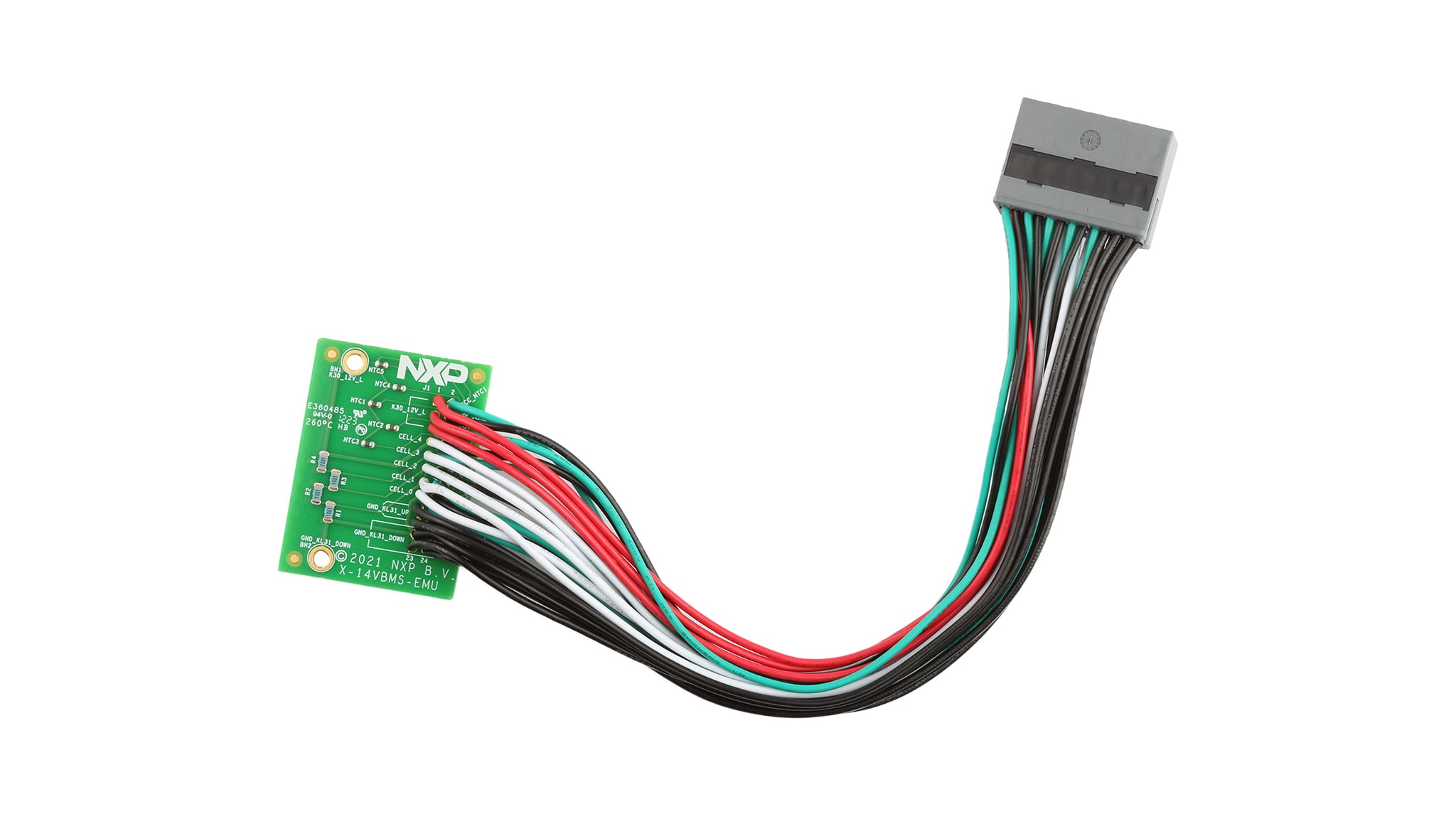

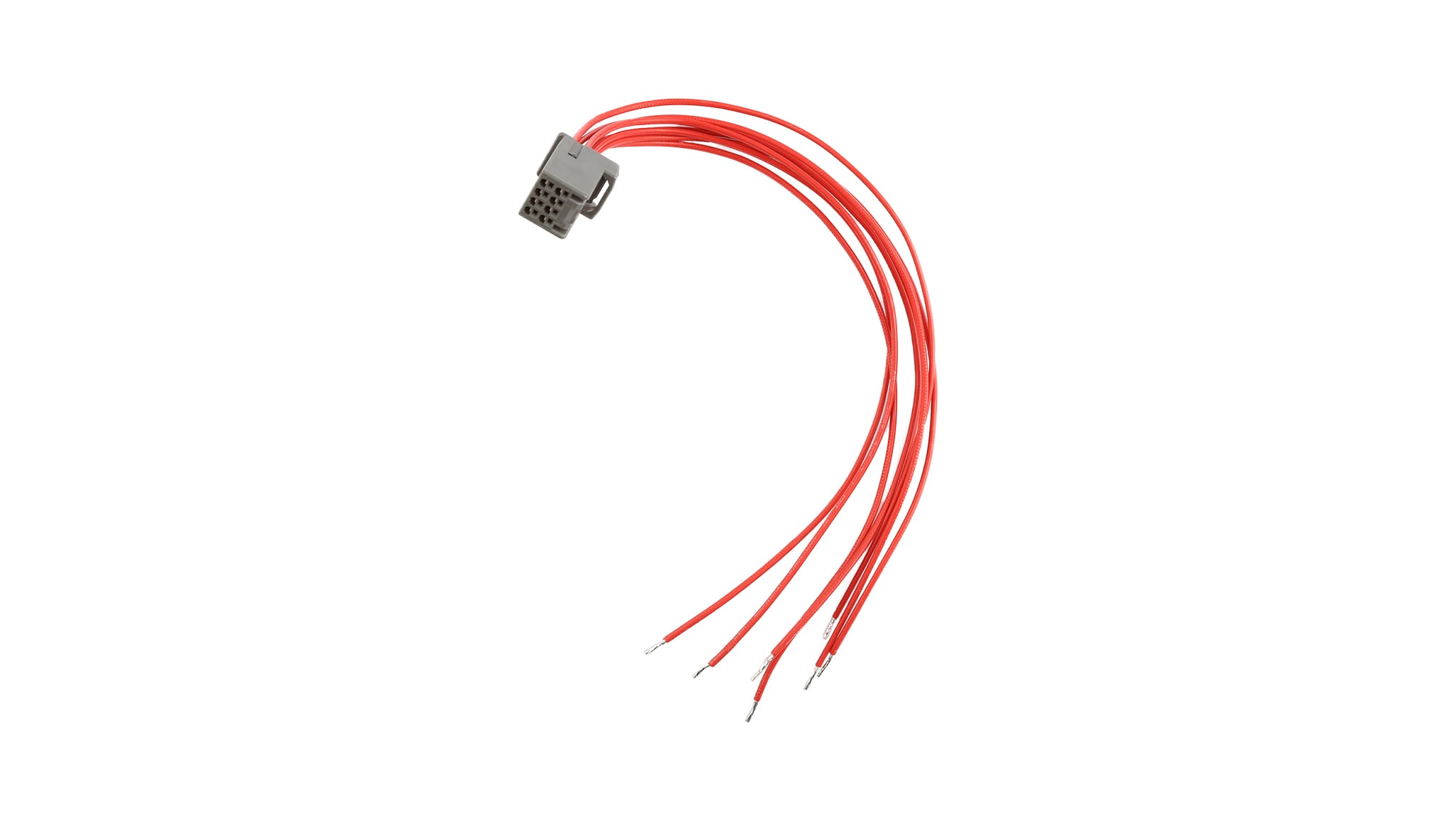

    • 1根通信接口线缆（8引脚，20cm）
  • CNY 10,766.57
  • 数量为 1
    • 供货情况: 现货
    • 库存: 10
    • 配送: 正常情况下 1-2个工作日内发货
