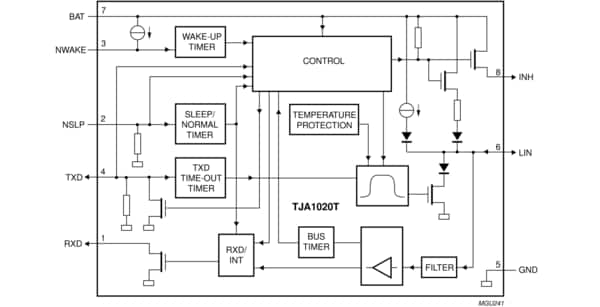

LIN收发器
TJA1020是本地互联网络(LIN)中LIN主/从协议控制器和物理总线之间的接口。主要用于使用波特率为2.4至20 K波特的车内子网络。
通过LIN收发器将TXD输入的协议控制器发送数据流转换成具有转换率控制和波形整形的总线信号，以使EME最小化。LIN总线输出引脚通过内部终端电阻拉高。对于主应用，应在引脚INH或引脚BAT和引脚LIN之间连接一个与二极管串联的外部电阻。接收器会检测LIN总线输入引脚的数据流并通过引脚RXD将其传送至微控制器。
正常收发器工作中，TJA1020可切换为正常斜率模式或低斜率模式。在低斜率模式中，TJA1020会减少LIN总线信号的上升和下降斜率，从而进一步减少正常斜率模式中已经很低的辐射。
在睡眠模式中，TJA1020的功耗非常低，而在故障模式时功耗降到最低。
S08 Package
产品详情
特征
一般
- 波特率高达20 kBd
- 电磁辐射(EME)极低
- 高电磁抗扰性(EMI)
- 低斜率模式可进一步减少EME
- 未通电状态下的无源性能
- 输入电平兼容3.3和5 V器件
- 适用于本地互联网络(LIN)从应用的集成终端电阻
- 唤醒源识别（本地或远程）
- 支持K线之类的功能。
低功耗电源管理
- 带有本地和远程唤醒功能的睡眠模式的电流消耗极低
保护
- 发送数据(TXD)显性超时功能
- 在汽车环境中，对总线端子和电池引脚提供抗瞬态保护(ISO7637)
- 总线端子对电池和接地具有短路保护
- 热保护。
