集成式V2 ColdFire®微处理器

  • 建议不要在新设计中使用本页介绍的产品。

滚动图片以放大

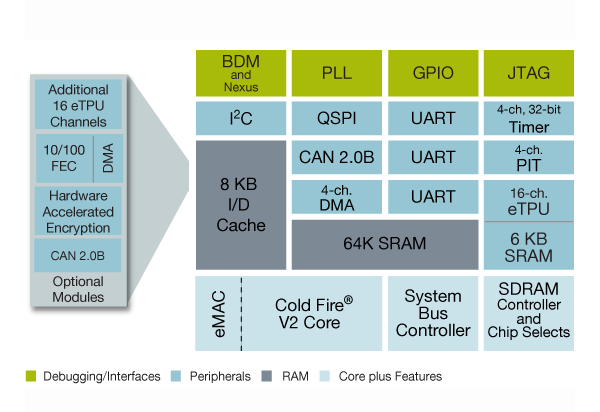

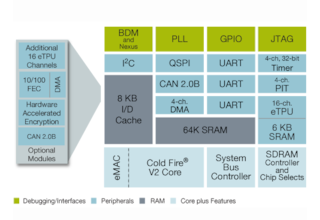

框图

ColdFire MCF523X Microcontroller Block Diagram

ColdFire MCF523X Microcontroller Block Diagram

特征

  • ColdFire® V2内核具有增强型乘法累加模块,并且在150 MHz的频率时其性能高达144 (Dhrystone 2.1) MIPS
  • 具有8个片选逻辑的32位非多路复用总线(支持片选功能,用于分页模式的闪存)
  • 64 KB内部SRAM
  • 8 KB可配置的I/D-Cache
  • 16通道eTPU,带6 KB SRAM
  • 双列SDRAM控制器
  • 两个CAN 2.0 B(UART 3与CAN 2复用)
  • 10/100 Mbps以太网控制器
  • 3个通用异步接收器/发送器(UART)
  • 队列串行外设接口(QSPI)
  • I²C总线接口
  • 支持DMA的4通道32位定时器
  • 4通道DMA控制器
  • 系统集成(锁相环,软件看门狗)
  • 硬件加速加密
  • 温度范围:-40°C至85°C
  • 256-MAPBGA封装
  • 本产品包含在恩智浦产品长期供货计划中, 自推出后至少保证10年供货

部件编号包含: MCF5232CVM100, MCF5232CVM150, MCF5233CVM100, MCF5233CVM100J, MCF5233CVM150, MCF5234CVM100, MCF5234CVM150, MCF5235CVM100, MCF5235CVM150, MCF5235CVM150J, SCF5235F4CVM150.
