1. 快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装设备，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小设备尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用KITPF7100FRDMEVM评估板的过程。
1.1 套件内含物/装箱单
KITPF7100FRDMEVM 内含物包括：
- 置于防静电袋中并经过组装和测试的评估板M和预编程的FRDM-KL25Z微控制器板
- USB-STD A转USB-B-mini线缆
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 电源范围为3.0 V至5.0 V，电流限制初始设置为1.0 A(最大电流消耗可达7.0 A)
1.3 Windows PC工作站
此评估板需要Windows PC工作站。在使用此套件时，满足这些最低规格便可产生很好的效果。
- 基于USB的计算机，支持Windows 7，Windows 8或Windows 10
1.4 软件
使用此评估板时，必需先安装软件。
NXP_GUI_PR_revision.zip软件包包含：
- KL25Z固件文件
- PF7100 NXPGUI启动
- OTP镜像寄存器读取脚本
1.5 用户手册
有关推荐组件和板配置的更多详细信息，请参见UM11487，KITPF7100FRDMEVM评估板。
2. 硬件介绍
2.1 板说明
客户评估板具有PF7100电源管理IC。该套件集成了全面评估PMIC所需的所有硬件。板上的PF7100没有预先编程的OTP，因此允许用户定义设备的OTP配置。
它集成了基于FRDM-KL25Z Freedom板的通信桥接器，可与NXPGUI软件连接，完全配置和控制PF7100 PMIC。
2.2 板的功能
降压稳压器
- SW1、SW2、SW3和SW4：0.4 V至1.8 V；2500mA；2％的精度和动态电压调节以及单相、双相、三相或四相配置
- SW5；1.0 V至4.1 V；2500 mA；2 %精度
- SW3上的可配置VTT终止模式
- 可编程电流限值
- 扩频和手动调整开关频率
LDO稳压器
- 2个LDO稳压器0.8 V至5.0 V，400 mA：精度为3％，具有可选的负载开关模式
- LDO2上的可选硬件/软件控制
RTC电源VSNVS
- VSNVS1，1.8 V/3.0 V/3.3 V，10 mA
- VSNVS2，0.8 V/0.9 V/1.8 V，10 mA
系统特性
- 工作输入电压范围：2.5 V至5.5 V
- 通过FRDM-KL25Z接口进行USB到I2C通信
- 可选硬线默认的PMIC配置或OTP/TBB工作
- 400 kHz的快速模式I2C通信(PMIC支持高速操作)
- 通过PMIC和/或系统AMUX进行先进的系统监测/诊断
- 主/从接口连接器
- 板载I/O稳压器，具有1.8 V/3.3 V可选输出电压
2.3 板组件

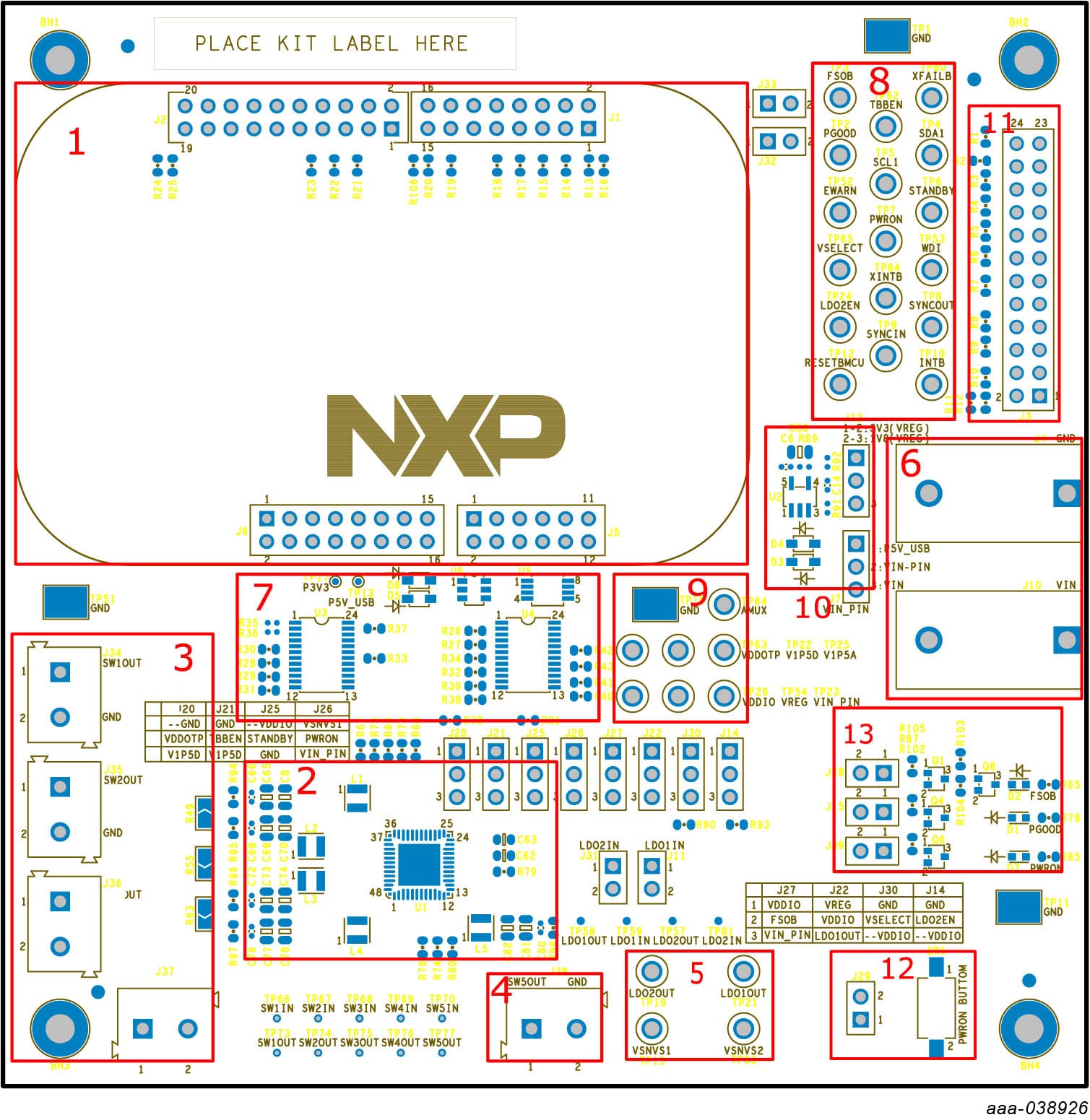

KITPF7100FRDMEVM评估板概述
- FRDM-KL25Z Freedom板连接器
- PF7100 PMIC
- SW1、SW2、SW3和SW4电源连接器
- SW5电源连接器
- LDO和VSNVS电源连接器
- 输入电源香蕉插孔
- 外部模拟复用器
- PMIC I/O测试点
- 模拟电源测试点
- 1.8 V/3.3 V外部LDO稳压器
- 主/从接口连接器
- PWRON按钮
- IO LED指示灯
2.4 支持其他板
有关推荐组件的更多详细信息，请参见UM11487，KITPF7100FRDMEVM评估板用户手册。
3. 安装软件
KITPF7100FRDMEVM可以为任何PF7100设备使用NXPGUI。在安装NXPGUI软件和执行设备固件更新(如果需要)之前，请下载NXP_GUI_PR_version.zip文件并将其解压到任何所需位置。
打开并运行解压包内的NXP_GUI_version_Setup.exe文件。通过此操作将NXPGUI软件安装到系统。将其安装在本地目标文件夹中。
安装包可在以下地址获得：http://www.nxp.com/KITPF7100FRDMEVM。
3.1 更新PF7100 NXPGUI固件
FRDM-KL25Z Freedom板用作将NXPGUI与PMIC和其他I2C设备连接的通信桥。固件分为三个级别：
- 在第一级，SDA使用引导加载程序作为主路径来刷新SDA处理器的功能代码。引导加载程序在FRDM-KL25Z Freedom板上进行了预编程，因此无法刷新，以免对Freedom板造成永久性损坏。
- 在第二级，SDA提供固件加载器，用于拖放更新KL25Z MCU固件。
- 在第三层，KL25Z MCU提供NXPGUI固件，负责将USB通信转换为MCU指令，以控制数字I/O以及与PMIC的I2C通信。
如果FRDM-KL25Z未加载正确的固件来支持将来的软件升级，则只需几个简单步骤即可更新固件。
注意：以下固件更新是可选的，如果固件是最新的，则可以跳过。
3.1.1 刷新FRDM-KL25Z固件加载程序
- 按下Freedom板上的按钮，然后将USB线缆连接到Freedom板上的SDA端口。新的引导加载程序设备应出现在文件浏览器的左窗格中。此步骤是可选的，只有在连接SDA端口时未出现FRDM_KL25Z驱动程序时，才应执行此步骤。
- 将文件MSD-DEBUG-FRDM-KL25Z_Pemicro_v118.SDA拖放到BOOTLOADER驱动器中。文件应位于KL25Z固件文件夹中。
- 断开USB线缆并将其重新连接到SDA端口(这次不按按钮)。PC上安装了一个名为FRDM_KL25Z的新设备。
3.1.2 刷新NXPGUI固件
如果新软件或芯片版本要求FRDM-KL25Z Freedom板上的固件更新，请使用以下步骤按需升级或降级Freedom板的固件。请注意，此过程仅用于更新固件，如果不需要更改，则可以跳过。
- 将USB线缆连接到SDA端口(不按住按钮)。PC安装了一个名为FRDM_KL25Z的新设备。
- 找到要安装的“ .bin” NXPGUI驱动程序，例如nxp-gui-fw-frdmkl25z-usb_hid-pf7100_version.bin，将文件拖放到FRDM_KL25Z驱动程序中。
- Freedom板固件已成功加载。
3.2 支持其他板
如需了解更多的软件详细信息，请参见UM11487，KITPF7100FRDMEVM评估板用户手册。
4. 配置启动硬件

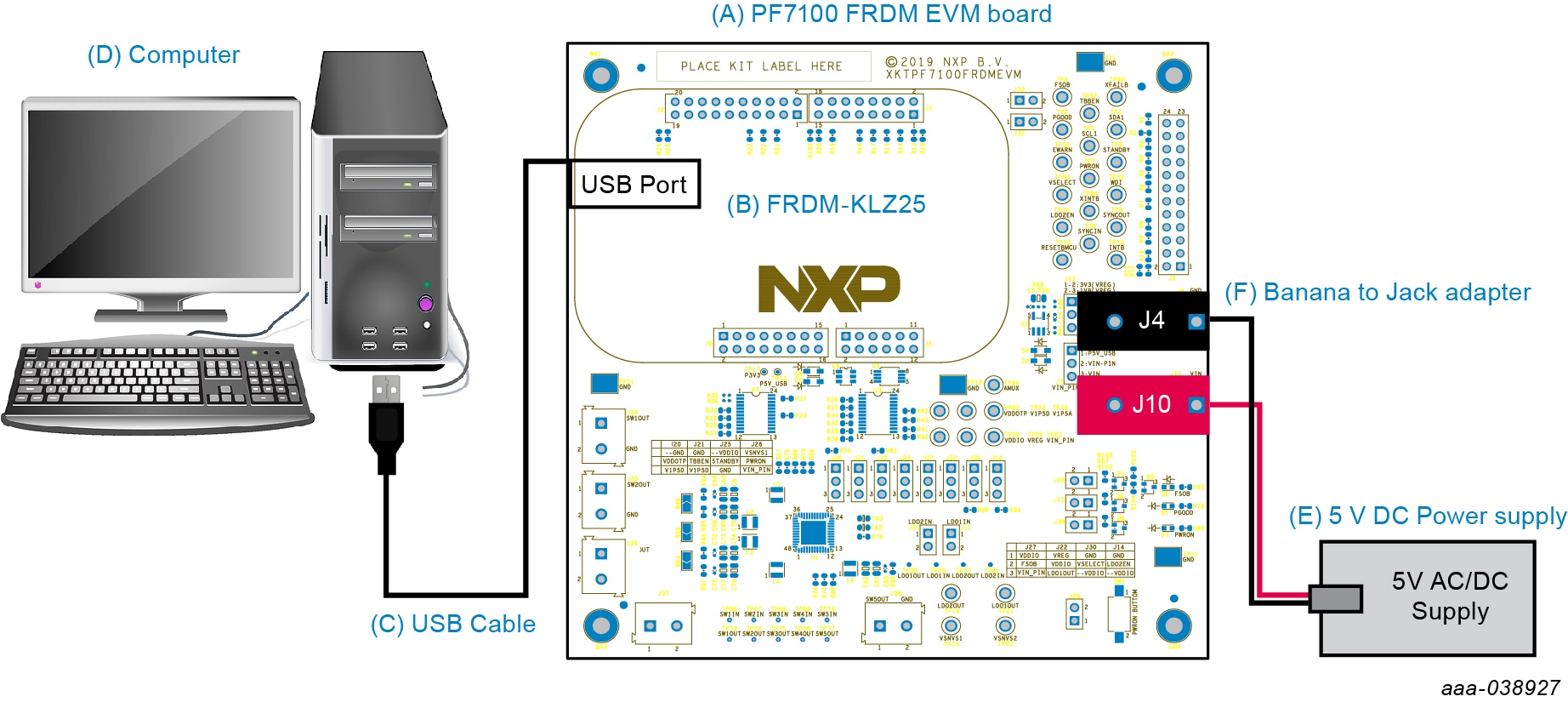

- 将USB线从PC连接到Freedom板上的USB端口，并将VIN应用于评估板。
- 在J10 (VIN)和J4 (GND)上提供3.0V至5.5 V之间的外部VIN。
- 短跳线J7 1-2可从Freedom板上提供5.0 V Vin (此操作模式仅用于功能演示，此模式下不允许调节负载)。
- 从安装文件夹或开始菜单打开NXPGUI应用，以启动应用。

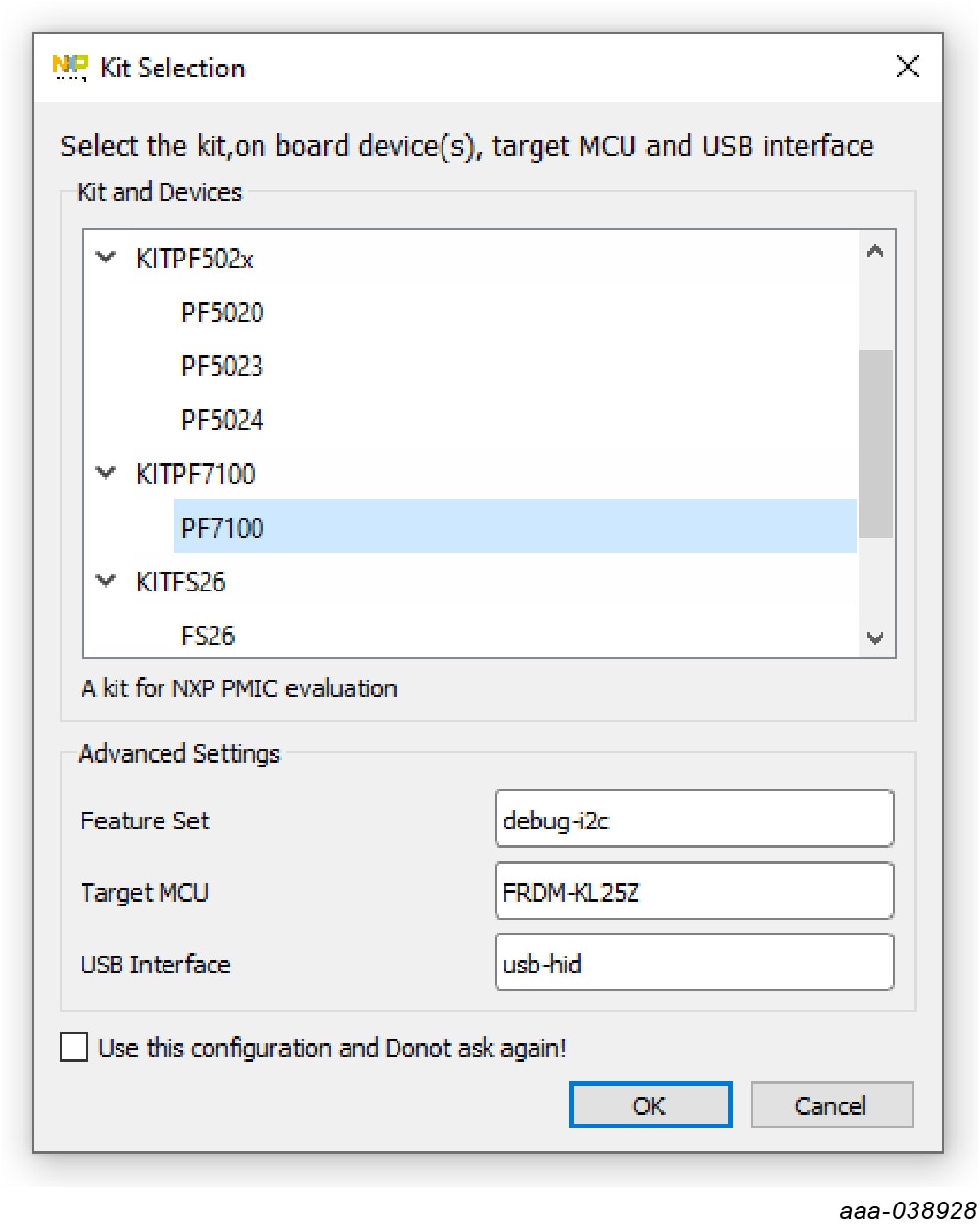

- 将显示NXPGUI启动器，其中包含可加载NXPGUI的可配置的列表。为要使用的设备和芯片版本选择适当的选项。如果列表中没有提供KITPF7100FRDMEVM上填充的设备版本，请与恩智浦代表联系，获取适合您设备的最新软件更新。单击OK启动NXPGUI。
- 只有当未正确识别的Freedom板时，才按Freedom板上的Reset。

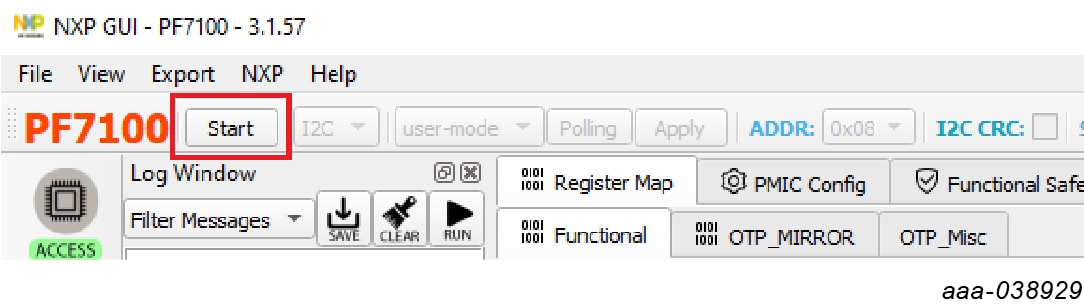

如果连接了有效的板，USB-HID连接会自动搜索KITPF7100FRDMEVM。这由NXPGUI左上角的活动开始按钮显示，然后单击开始创建连接。单击后，

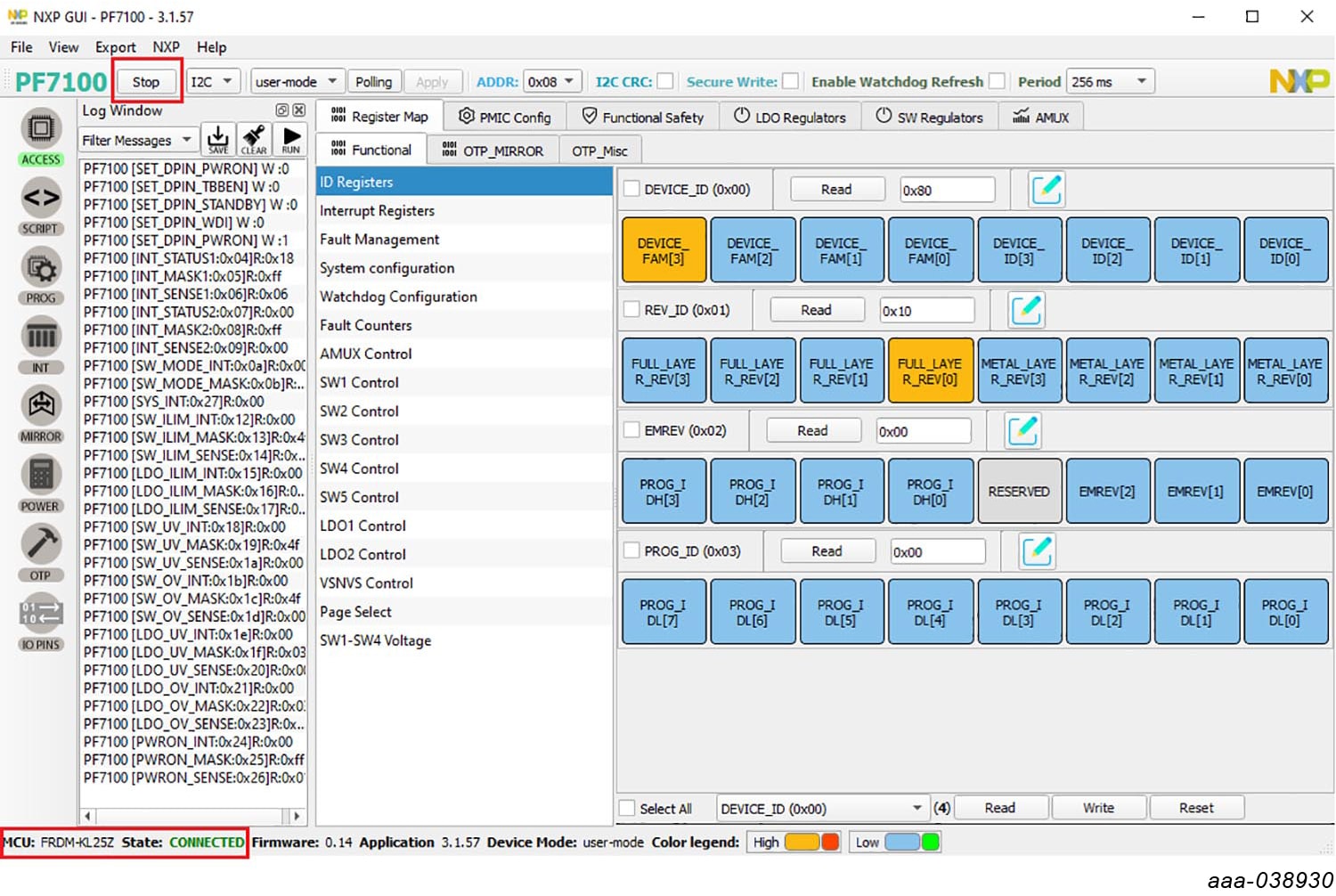

开始按钮变为停止。可以从NXPGUI的左下角读取设备状态。
一旦设备连接，系统就可以根据需要进行硬线或TBB操作了。
4.1 支持其他板
有关硬件配置的更多详细信息，请参见UM11487，KITPF7100FRDMEVM评估板用户手册。
4.2 即买即用
开始嵌入式应用开发。
5. 了解详情
5.1 产品汇总页
PF7100产品汇总页面位于：http://www.nxp.com/PF7100.
5.2 工具汇总页
KITPF7100FRDMEVM板的工具汇总页位于https://www.nxp.com/KITPF7100FRDMEVM。
该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门指南提供适用于使用KITPF7100FRDMEVM板的快速参考信息，包括可下载资产。
