S12ZVM 3相PMSM水泵

S12ZVM-EWP-PMSM

滚动图片以放大

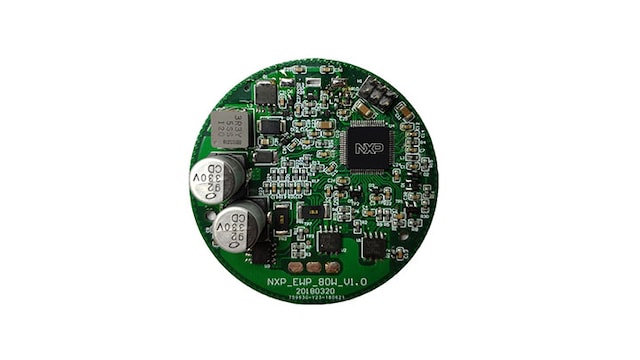

S12ZVM-EWP是一款参考设计板，专为3相永磁同步电机(PMSM)水泵而设计，具有无传感器FOC双分流控制应用。

S12ZVM-EWP基于16位S12MagniV®S12ZVM混合信号微控制器，提供A-sample PMSM电动水泵ECU硬件和软件，以加速水泵产品的开发和生产。

使用恩智浦水泵解决方案更快地进入市场 - 简介

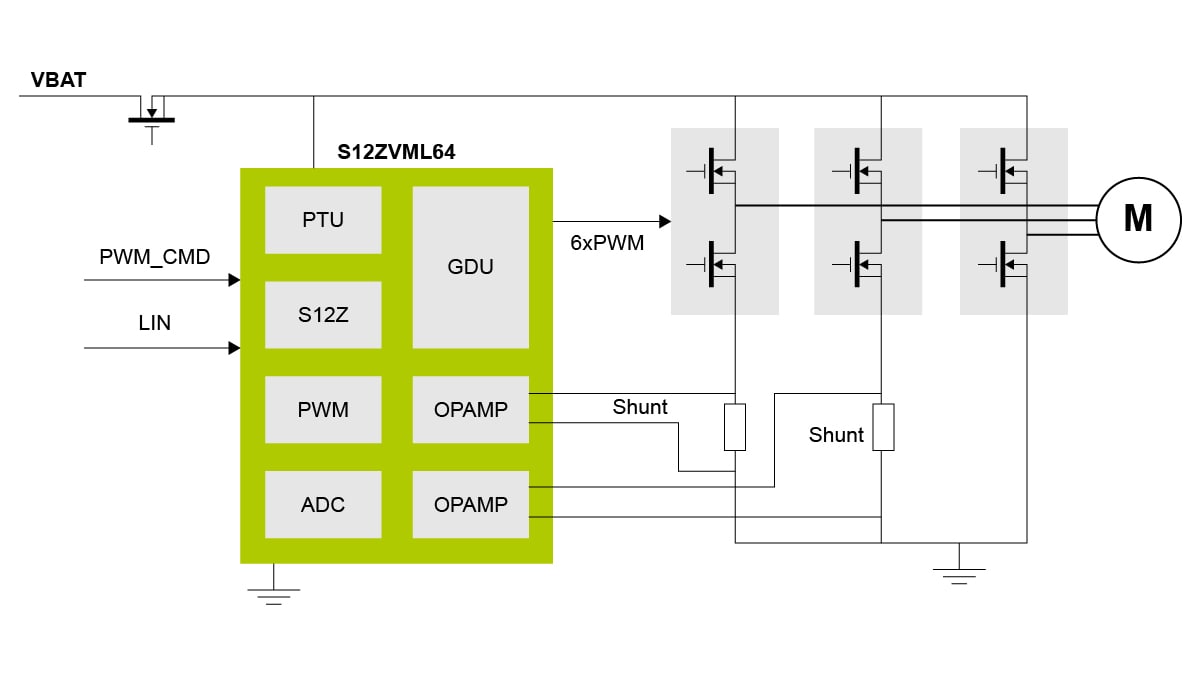

框图

三相水泵

S12ZVM-EWP-PMSM-BD Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

S12 MagniV混合信号MCU

  • S12ZVM: S12ZVM混合信号MCU，适用于汽车和工业电机控制应用

特征

功能

  • 支持PMSM无传感器FOC算法
  • 软件过流、失速检测、欠压、过压和过温保护
  • 通过使用PWM占空比和FreeMASTER进行速度控制
  • 故障清除并在启用相关MACRO时重新启动自动模式

接口

  • PWM和LIN功能内置在一根电线中
  • BDM和SCI内置在一个插头中：四层PCB，安装了一层组件

电源

  • 12 V系统应用，电源电压范围为9 V至18 V。
  • 输入电流7 A，输入功率高达80 W。
  • 双分流电流采样
  • 硬件过压、欠压、过流、短路保护
