9S12ZVL32 MCU评估开发板

DEVKIT-S12ZVL
正常供应

滚动图片以放大

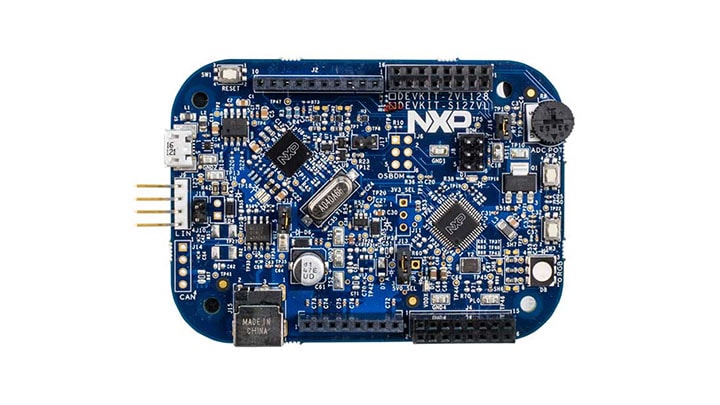

DEVKIT-S12ZVL 电路板配有 9S12ZVL32 16 位 MagniV 微控制器，适合继电器和开关等汽车和工业应用。S12ZVL系列具有S12Z内核、内存可扩展至高达16 KB的闪存、集成高压VREG，能够提供70mA 5V、1个SPI、两个SCI / LIN、1个IIC，并提供32和48个LQFP封装以及支持-40至125°C温度。

DEVKIT-S12ZVL是一种低成本开发套件，在兼容Arduino® UNO Rev3引脚输出的小规格板上提供CAN、LIN/SCI连接和10位ADC。它具有使用DEVKIT-COMM板的扩展选项。此开发套件具有12 V电源、USB供电的OpenBDM调试、电位计、双按钮和RGB LED。

产品详情

支持的器件

处理器和微控制器

8位S08 MCU

  • S08JM: 8-bit USB Cost-Effective JM MCUs

S12 MagniV混合信号MCU

  • S12ZVL: S12ZVL混合信号MCU，适用于汽车和工业LIN应用

特征

微控制器

  • 9S12ZVL32 MCU

连接

  • USB转串行接口
  • 支持CAN和LIN接头

调试

  • OSBDM板载开源编程和调试工具

用户组件

  • RGB LED
  • ADC电位计
  • 电源LED指示灯

    注：调试和CAN/LIN通信需要12V (1 Amp)电源，但本套件不含此类电源。

购买选项

DEVKIT-S12ZVL-Image

点击展开

  • DEVKIT-S12ZVL
    正常供应

  • DEVKIT for S12ZVL MagniV microcontroller.

    • DEVKIT-ZVL128开发板
  • 数量为 1
从分销商处购买
