S12G第4代照明

KIT12XS6EVM 正常供应

滚动图片以放大

该控制板套件，配有4个集成的智能高边开关，可驱动高达20个独立负载。完整和灵活的器件配置，可用于多种灯泡类型(白炽灯、LED灯、HID镇流器)。4个菊花链智能电源开关由一个基于MC33903系统基础芯片的S12GMCU控制。

产品详情

框图

第4代照明

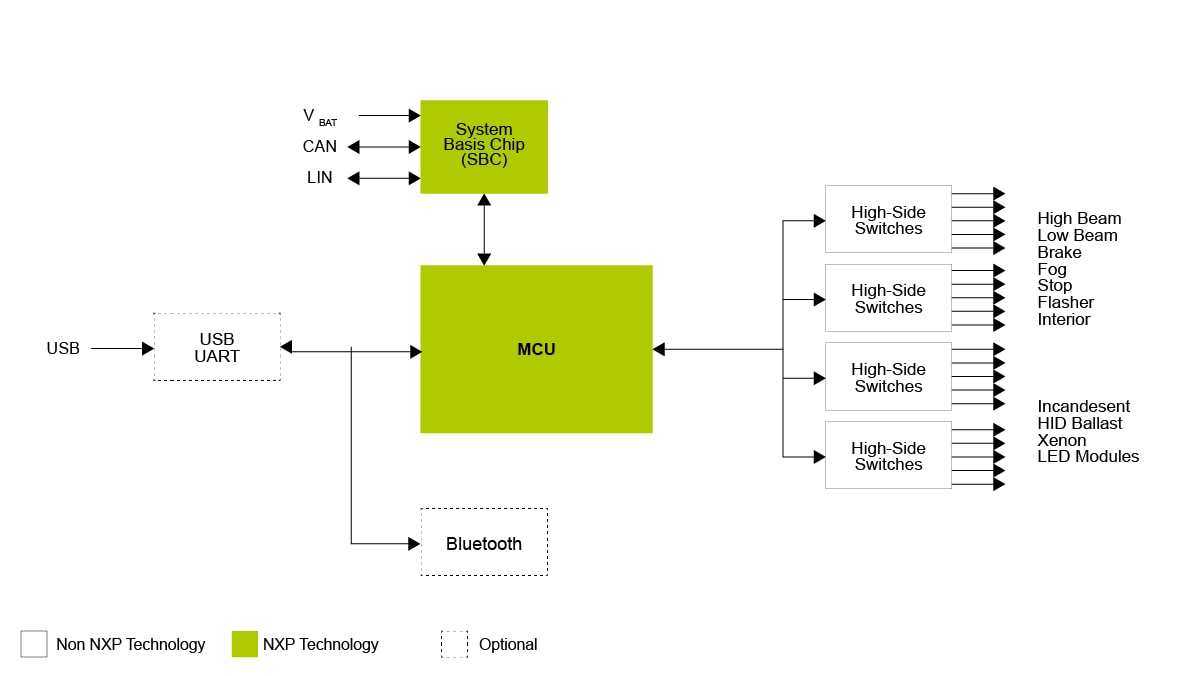

KIT12XS6EVM Gen4 Lighting Reference Design - Block Diagram
获取框图PDF

特征

功能

  • 20个带保护的低导通电阻电源高边开关

接口

  • 由串行UART支持的USB端口

连接器

  • CAN和LIN总线接头
  • Bluetooth连接器，带LDO稳压器

调试

  • 后台调试模式(BDM)接头，用于下载微代码到S12G128片上闪存

购买选项

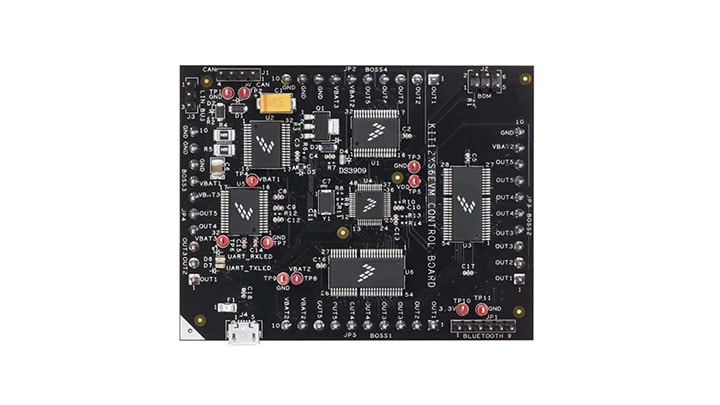

KIT12XS6EVM-Image

点击展开

  • KIT12XS6EVM
    正常供应

  • Evaluation Kit - MC12XS6, Automotive Bulb Driver using four Multichannel eXtreme Switches.

  • 套件包含

    评估套件 - MC12XS6，使用4个多通道eXtreme开关的汽车灯泡驱动器

    • 双通道和三通道高边开关，具有高瞬态电流能力。
    • 16位5.0 MHz SPI过流特征控制，包括信道控制。PWM占空比，输出ON和OFF开路负载。
    • 工作电压范围为7.0 V至18 V，睡眠电流< 5.0 μA，电压范围可扩展为6.0 V至28 V。
  • CNY 574.89
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
KITLIGHTEVB-Image

点击展开

  • KITLIGHTEVB
    正常供应

  • Evaluation Kit - eXtreme Switch Lighting Board.

  • 套件包含

    用于KIT12XS6EVM照明的搭载板

    • 3个12 V-55/60 W H4灯泡
    • 4个12V LED负载
    • 4个12 V 5/21 W灯泡
    • 2个12 V 21 W灯泡
  • CNY 931.71
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
