2.4/5GHz双频1x1 Wi-Fi® 4 (802.11n) + Bluetooth® 5.2解决方案

滚动图片以放大

IW416是一款高度集成的Wi-Fi 4和Bluetooth 5.2片上系统(SoC)，可实现低成本的连接解决方案。该片上系统支持2.4 GHz和5GHz频段的1x1 SISO Wi-Fi操作，提供全功能Wi-Fi子系统，峰值物理层数据速率达150 Mbit/s。除了传统的蓝牙功能外，IW416还支持Bluetooth 5.2功能，包括低功耗(LE)传输、远程低功耗传输、2 Mbps低功耗传输和定期传播同步传输(PAST)。

IW416内置用于Wi-Fi和蓝牙无线技术的发射(Tx)PA、接收(Rx) LNA和发射/接收交换机，简化了设计，允许快速集成双天线或单天线操作。双天线配置可同时进行Wi-Fi和蓝牙操作。单天线配置可同时支持5 GHz Wi-Fi和蓝牙操作。在2.4 GHz频段，单天线配置允许Wi-Fi和蓝牙的仲裁收发操作。

IW416采用先进的Wi-Fi和蓝牙共存硬件，结合各种算法优化协作性能，促进协同操作。此外，IW416还通过外部接口支持外部无线技术的共存。

IW416有HVQFN和WLCSP两种封装，支持用于Wi-Fi无线连接的SDIO主接口和用于蓝牙连接的UART主接口。

领先的模块制造商提供基于恩智浦IW416的无线模块。

数据手册

应用笔记

产品详情

特性

Wi-Fi主要特性

支持802.11a/b/g/n
双频：2.4 GHz和5 GHz
单流802.11n，具有20 MHz和40 MHz通道
MCS7数据速率(150 Mbit/s)
快速动态信道切换(DRCS)，可在2.4 GHz和5 GHz频段同时运行
IEEE 802.15.2数据包流量仲裁器(PTA)共存接口，与802.15.4和其他外部无线技术共存
安全性：WPA3、WPA2、WPA2-WPA混合模式
SDIO主接口

蓝牙主要特性

支持Bluetooth 5.2
覆盖距离远——4倍覆盖率
2Mbit/s的数据传输速率——快两倍
提高传播容量——支持更多物联网服务
I²S和PCM接口
AES安全
UART主接口

工作温度范围

0至70°C
-40至85°C

合作伙伴模块

Wi-Fi 4 (802.11n) 2.4/5 GHz双频1x1 +Bluetooth® 5.2

产品	Wi-Fi I/F	蓝牙I/F	工作温度	天线类型	天线编号	模块类型	模块大小	资格认证	推荐主机
AW-AM457-D AzureWave	SDIO	UART	0至70	天线引脚数	2	SMD	15x15x2.5	CE, FCC, IC	i.MX/i.MX RT
AW-AM457MA-D AzureWave	SDIO	UART	0至70	U.FL接头	2	M.2 E-Key	30x22x2.85	CE, FCC, IC	i.MX/i.MX RT
AW-AM510 AzureWave	SDIO	UART	0至70	天线引脚数	1	SMD	12x12x2	CE, FCC, IC	i.MX/i.MX RT
AW-AM510-I AzureWave	SDIO	UART	-40至85	天线引脚数	1	SMD	12x12x2	CE, FCC, IC, 日本	i.MX/i.MX RT
AW-AM510MA AzureWave	SDIO	UART	0至70	U.FL接头	1	M.2 E-Key	30x22x2.85	CE, FCC, IC	i.MX/i.MX RT
CMP9010-1-B CEL	SDIO	UART	0至70	PCB走线	1	SMD	16.64x27.8x3.47	FCC IC CE	i.MX/i.MX RT
CMP9010-1C-B CEL	SDIO	UART	0至70	U.FL接头	1	SMD	16.64x27.8x3.47	FCC IC CE	i.MX/i.MX RT
CMP9010-1C-R CEL	SDIO	UART	0至70	U.FL接头	1	SMD	16.64x27.8x3.47	FCC IC CE	i.MX/i.MX RT
CMP9010-1-R CEL	SDIO	UART	0至70	PCB走线	1	SMD	16.64x27.8x3.47	FCC IC CE	i.MX/i.MX RT
CMP9010-9-R CEL	SDIO	UART	-40至85	天线引脚数	1	SMD	12x12x1.85mm	N/A	i.MX/i.MX RT
CMP9010-2-R CEL	SDIO	UART	-40至85	PCB走线	1	SMD	16.64x27.8x3.47	FCC IC CE	i.MX/i.MX RT
CMP9010-9-R CEL	SDIO	UART	-40至85	PCB走线	1	SMD	16.64x27.8x3.47	FCC IC CE	i.MX/i.MX RT
CMP9010-2C-R CEL	SDIO	UART	-40至85	U.FL接头	1	SMD	16.64x27.8x3.47	FCC IC CE	i.MX/i.MX RT
CMP9010-2C-B CEL	SDIO	UART	-40至85	U.FL接头	1	SMD	16.64x27.8x3.47	FCC IC CE	i.MX/i.MX RT
LBEE5CJ1XK-687 Murata	SDIO	UART	-40至85	天线引脚数	1	SMD	9.1x8.3x1.3	CE, FCC, IC MIC (日本)	i.MX/i.MX RT
LBEE5ZZ2XK-845 Murata	SDIO	UART	-40至85	天线引脚数	2	SMD	9.1x8.3x1.3	CE, FCC, IC MIC (日本)	i.MX/i.MX RT
M2-MAYA-W161-00C u-blox	SDIO	UART、PCM/I²S	-40至85	U.FL接头	2	M.2卡	22.0x30.0x2.8	ISO-16750	i.MX 6/7/8 i.MX RT
M2-MAYA-W166-00C u-blox	SDIO	UART、PCM/I²S	-40至85	嵌入式天线	1	M.2卡	22.0x30.0x2.8	ISO-16750	i.MX 6/7/8 i.MX RT
MAYA-W160-00B u-blox	SDIO	UART、PCM/I²S	-40至85	U.FL接头	2	SMD	10.4x14.3x1.8	ISO-16750	i.MX 6/7/8 i.MX RT
MAYA-W161-00B u-blox	SDIO	UART、PCM/I²S	-40至85	天线引脚数	2	SMD	10.4x14.3x1.8	ISO-16750	i.MX 6/7/8 i.MX RT
MAYA-W166-00B u-blox	SDIO	UART、PCM/I²S	-40至85	嵌入式天线	1	SMD	10.4x14.3x1.8	ISO-16750	i.MX 6/7/8 i.MX RT
MAYA-W166-01B u-blox	SDIO	UART、PCM/I²S	-40至85	天线引脚数	1	SMD	10.4x14.3x1.8	ISO-16750	i.MX 6/7/8 i.MX RT

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别.

1-5 / 32 文件

^数据手册
IW416 - Dual-band 1x1 Wi-Fi 4 and Bluetooth 5.2 Combo SoC - Data sheet (public)

PDF版本 7Sep 5, 20231.4 MBIW416English
^应用笔记
RF Test Mode on Linux OS - Application note

PDF版本 4Sep 26, 2024920.0 KBAN14114English
^应用笔记
Wi-Fi Alliance Derivative Certification Process - Technical note

PDF版本 10Sep 24, 2024777.0 KBTN00066English
^应用笔记
Wi-Fi Firmware Automatic Recovery for Linux OS - Application note

PDF版本 1Sep 12, 2024274.8 KBAN14213English
^应用笔记
Bluetooth Direct Test Mode (DTM) - Application note

PDF版本 2Jul 4, 2024223.4 KBAN14163English
^应用笔记
802.11r Roaming with Fast Transition (FT) - Application note

PDF版本 2Jul 1, 2024686.1 KBAN13888English
^应用笔记
Wi-Fi TX Power Table and Channel Scan Management for i.MX RT SDK - Application note

PDF版本 11Jun 26, 2024300.5 KBAN12918English
^应用笔记
Compliance and Certification Considerations - Application note (public)

PDF版本 3Feb 20, 2024260.6 KBAN13006English
^应用笔记
Wi-Fi Alliance Derivative Certification Process - Application note (restricted)

PDF版本 6Dec 13, 2023905.2 KBAN12976English
请登录
^应用笔记
Host Wake-up over Bluetooth or Bluetooth Low Energy (LE) - Application note

PDF版本 1Aug 14, 2023222.5 KBAN13958English
^应用笔记
Wi-Fi/Bluetooth/802.15.4 M.2 Key E Pinout Definition

PDF版本 4May 30, 2023303.4 KBAN13049English
^应用笔记
Enabling Bluetooth Deep-sleep with NXP Bluetooth UART - Application note (restricted)

PDF版本 1May 11, 2023569.6 KBAN13920English
请登录
^应用笔记
IW416 Design Guide - Application note (public)

PDF版本 1May 26, 20211.6 MBAN13125English
^应用笔记
IW416 Calibration Structure - Application note (public)

PDF版本 1Apr 1, 2021430.7 KBAN12794English
^用户手册
Getting Started with NXP-based Wireless Modules on i.MX 8M Quad EVK Running Linux OS - User manual

PDF版本 15Sep 25, 20245.2 MBUM11483English
请登录
^用户手册
WFA Certification for NXP-based Wireless Modules on i.MX 8M Quad EVK Running Linux OS - User manual

PDF版本 9.0Sep 25, 2024451.8 KBUM11560English
请登录
^用户手册
Feature Configuration Guide for NXP-based Wireless Modules on i.MX 8M Quad EVK - User manual

PDF版本 16Sep 25, 20244.3 MBUM11490English
请登录
^用户手册
Getting Started with NXP-based Wireless Modules on i.MX RT Platforms Running FreeRTOS - User manual

PDF版本 17Sep 25, 20244.5 MBUM11441English
请登录
^用户手册
WFA Certification Guide for NXP-based Wireless Modules on i.MX RT Platform Running FreeRTOS - User manual

PDF版本 9Sep 24, 2024691.4 KBUM11567English
请登录
^用户手册
Getting Started with NXP-based Wireless Modules on i.MX 8M Quad EVK Running Android 14 OS

PDF版本 11Aug 8, 20245.6 MBUM11558English
请登录
^用户手册
NXP Wi-Fi and Bluetooth Debug Feature Configuration Guide for i.MX RT Platforms - User manual

PDF版本 8Jun 26, 2024902.6 KBUM11443English
请登录
^用户手册
Getting Started with IW416 Evaluation Boards for QFN Package and Linux OS - User manual (restricted)

PDF版本 1Jul 28, 20231.3 MBUM11830English
请登录
^用户手册
Getting Started with IW416 Evaluation Boards for WLCSP Package and Linux OS - User manual

PDF版本 3Jul 27, 20231.2 MBUM11350English
请登录
^用户手册
How to Download and Build NXP Wi-Fi Drivers - User manual (restricted)

PDF版本 3Oct 12, 2022793.9 KBUM11675English
请登录
^用户手册
IW416 Labtool User Guide (public)

PDF版本 2Feb 2, 2021923.1 KBUM11434English
请登录
^发行说明
NXP Wireless SoC Features and Release Notes for FreeRTOS - Release notes

PDF版本 10Sep 24, 2024670.4 KBRN00174English
^{可靠性与质量信息}
FCC declaration of conformity for RD-IW416QWIB3-1A

PDF版本 1Jul 28, 202346.1 KBFCC-DOC-MD39402-01English
^{可靠性与质量信息}
FCC declaration of conformity for RD-IW416QWIB3-2A

PDF版本 1Jul 28, 202346.3 KBFCC-DOC-MD39404-01English
^{可靠性与质量信息}
Radio equipment declaration of conformity for RD-IW416QWIB3-1A

PDF版本 1Jul 28, 20231.8 MBUK-RED-DOC-MD39402-01English
^{可靠性与质量信息}
Radio equipment declaration of conformity for RD-IW416QWIB3-2A

PDF版本 1Jul 28, 20231.8 MBUK-RED-DOC-MD39404-01English
^{可靠性与质量信息}
European declaration of conformity for RD-IW416QWIB3-2A

PDF版本 1Jul 28, 2023146.9 KBEU-RED-DOC-MD39404-01English
^{可靠性与质量信息}
European declaration of conformity for RD-IW416QWIB3-1A

PDF版本 1Jul 28, 2023146.7 KBEU-RED-DOC-MD39402-01English

展开

设计资源

设计文件

快速参考恩智浦设计文件类型.

硬件

快速参考恩智浦板类型.

1-5 / 8 硬件

^{完整解决方案}

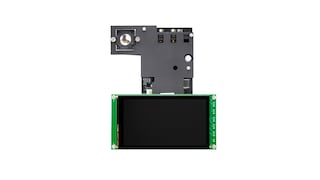

基于i.MX RT117H的恩智浦EdgeReady Smart HMI解决方案，具有ML视觉、语音和图形UI功能
