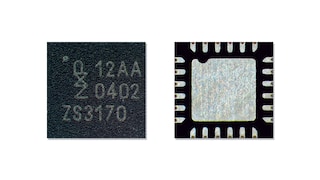

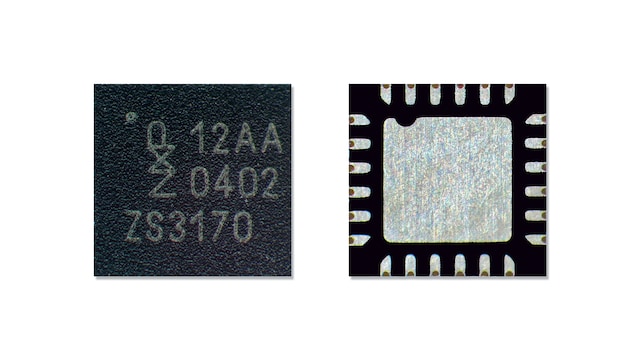

OL2361 Sigfox Tx调制解调器
OL2361是一款高性能单芯片嵌入式sub-GHz射频发射器，输出功率高达+10dBm，适用于需要射频发射器的Sigfox应用。
- 嵌入式微控制器和存储器是为恩智浦提供的特定Sigfox二进制文件保留的
- 有两种可用的固件版本，其中一种专用于恩智浦的Sigfox RFID标签参考设计，另一种允许OL2361连接到将运行应用程序的主机微控制器。在后一种固件版本中，主机与OL2361之间是通过SPI建立连接的
- 除了一个27.6MHz的参考晶体和环形天线匹配电路外，片上UHF发射器不需要任何外部组件即可在868MHz至928MHz的频率范围内运行
- 该器件具有多达8条I/O端口线，允许8个命令按钮输入，同时一条线还与LED驱动器功能端口多路复用
- OL2361提供2kB具有应用程序定义的访问控制的超低功耗串行EEPROM、1kB RAM和16kB的EROM（类似FLASH），用于应用程序代码
- 该器件采用24引脚超小型HVQVN封装，仅占用16mm²的板空间，实现了超紧凑的设计
产品详情
特性
主要特性
- 小封装单芯片嵌入式射频发射器，带分数锁相环合成器
- 片上UHF发射器，在868MHz至915MHz频率范围内工作
- 高达+12dBm的输出功率
- HVQFN24（4mmx4mm）
- 恩智浦固件的系统ROM
- 16Kb用户EROM
- 2Kb超低功耗串行EEPROM
- 1Kb RAM
- 片上低容差RC振荡器（<±10%）
- 低功耗
- 单节锂电池操作，2.1V至3.6V
外设
- 一个具有LED驱动功能的I/O
- 用于测量电源电压的ADC
- 温度传感器
