ARM Cortex-M4_Kinetis K10 120 MHz 32位MCU | NXP 半导体

Kinetis® K10-120 MHz,混合信号集成微控制器(MCU),基于ARM® Cortex®-M4内核

Analog to Digital Converter

点击播放视频

框图

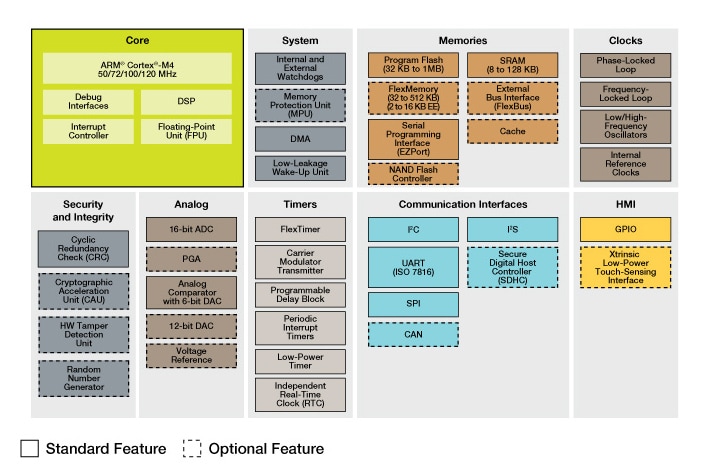

Kinetis K1x MCU Family Block Diagram

Kinetis K1x MCU Family Block Diagram

特征

超低功耗

  • 10种低功耗模式,提供电源和时钟门控,可以实现最佳的外设活动和恢复时间。停止电流<500 nA、运行电流<200 uA/MHz、停止模式唤醒时间为4 µs
  • 工作电压降至1.71 V时,仍可实现完整的存储器和模拟操作,延长了电池使用时间
  • 低漏电唤醒单元,带有多达8个内置模块和16个引脚,可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
  • 低功耗定时器支持系统在低功耗状态下持续运行

闪存、SRAM和FlexMemory

  • 512 KB - 1 MB闪存。支持快速访问,具备高可靠性,提供4级安全保护
  • 128 KB的SRAM
  • FlexMemory:32字节 - 16 KB的用户可分段字节写入/擦除EEPROM,适用于数据表/系统数据。可擦写10M次以上的EEPROM和写入时间仅70 µs的闪存(出现电力故障时不会发生数据丢失或损坏)。无需用户或系统干预便可完成编程和擦除功能,工作电压降至1.71V时仍可完全工作。此外,512 KB的FlexNVM还用于额外程序代码、数据或EEPROM备份

混合信号功能

  • 多达4个具有可配置分辨率的高速16位模数转换器(ADC)。单输出或差分输出模式运行,可提高噪声抑制水平。利用可编程延迟模块触发功能可实现500 ns的转换时间
  • 两个12位数模转换器(DAC),可以为音频应用生成模拟波形
  • 多达4个高速比较器,可通过将脉宽调制(PWM)置于安全状态,提供快速准确的电机过流保护
  • 多达4个64倍增益的可编程增益放大器,适用于小幅度信号转换
  • 模拟参考电压可为模拟模块、ADC和DAC提供精确的参考值,代替外部参考电压,降低系统成本

性能

  • Arm Cortex-M4内核+ DSP。120 MHz,单周期MAC,单指令多数据(SIMD)扩展,单精度浮点运算单元
  • 多达32通道的DMA用于外设和存储器维护,可以降低CPU负载,实现更快的系统吞吐
  • 交叉开关支持并发多主设备总线访问,增加总线带宽
  • 高达16 KB的指令/数据缓存,优化总线带宽和闪存执行性能
  • 独立的闪存Bank可以并发执行代码和固件更新,既不会影响性能,也无需复杂的编码例程

定时和控制

  • 多达4个FlexTimer,总计20个通道。硬件死区时间插入和正交解码,用于电机控制
  • 载波调制定时器,用于在遥控应用中生成红外线波形
  • 4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基,还可为ADC转换和可编程延迟模块提供触发源

人机接口

  • 带有多达16路输入的硬件触摸传感接口。可在所有低功耗模式下运行(启用时只增加极小的电流)。通过硬件实现避免了软件轮询方法。高灵敏度,允许使用厚达5毫米厚度的贴膜

数据连接与通信

  • 多达6个支持IrDA的UART,其中一个UART支持ISO7816智能卡。支持各种数据大小、格式和传输/接收设置,满足多种工业通信协议
  • IC间音频传输(I²S)串行接口,用于接入音频系统
  • 多达两个CAN模块,适用于工业网络桥接
  • 多达3个DSPI和两个I²C

可靠性、安全性和安防

  • 存储器保护单元可为交叉开关上的所有主设备提供存储器保护,提高软件可靠性
  • 循环冗余校验引擎可验证存储器内容和通信数据,提高系统可靠性
  • 时钟独立的COP可防止时钟偏移或代码失控,适用于故障安全型应用(例如,针对家用电器的IEC 60730安全标准)
  • 如果发生看门狗事件,外部看门狗监控器可将输出引脚置于安全状态外部组件

更多
