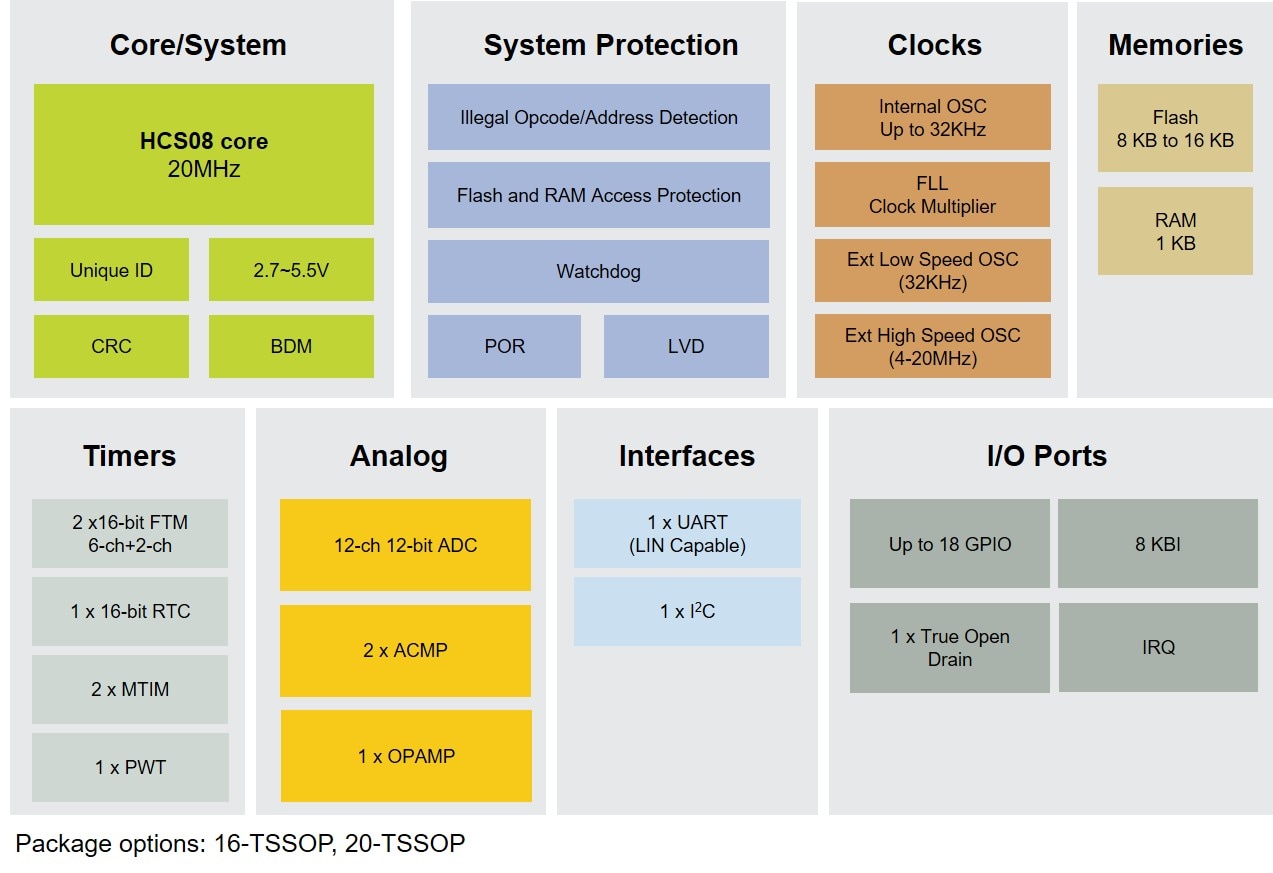

功能完备的8位5V MCU，带有丰富的模拟功能
产品详情
特征
存储器组合
- 提供16 kB和8 kB闪存选项
- 1 kB RAM
稳定可靠的I/O
- 20引脚带滤波功能的最多18路通用IO
- 1个真正的漏极开路引脚
- 多达8个键盘中断输入
- 与S08P系列引脚兼容
12-通道12位SAR ADC
- 高达12 位的线性逐次逼近算法
- 最多12通道单端外部模拟输入
- 12位、10位和8位模式，深达8层的结果FIFO
- 单次或连续转换(单次转换后自动返回到空闲状态)
集成了丰富的功能
- 6通道+ 2通道FlexTimer + 2个MTIM
- 16位实时计数器(RTC)
- 1个SCI (UART)
- 1个I²C
- 2个模拟比较器
- 1个模拟放大器(OPAMP)，固定增益为x20
- 增强型看门狗和可编程CRC
- 高精度内部时钟
工作条件
- 可选温度范围：-40~105°C和-40~125°C
- 支持2.7 V至5.5 V的电源范围
部件编号包含： MC9S08PB16MTG, MC9S08PB16MTJ, MC9S08PB16VTG, MC9S08PB16VTJ, MC9S08PB8MTG, MC9S08PB8MTJ, MC9S08PB8VTG, MC9S08PB8VTJ.
