8位电机控制SF MCU
产品详情

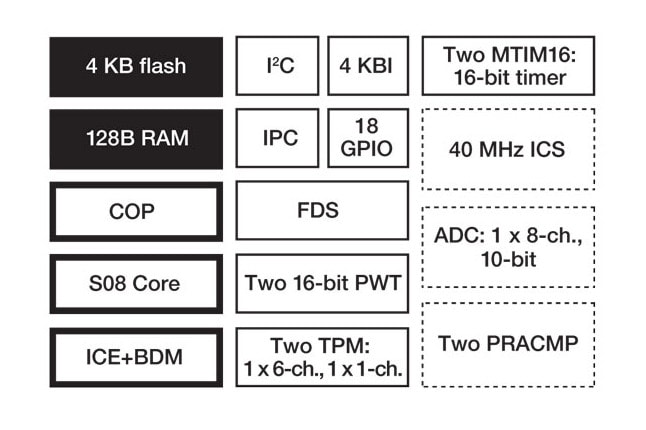

框图
特征
8位HCS08中央处理器(CPU)
- 高达40 MHz HCS08内核，工作电压2.7V至5.5V，温度范围为-40°C至+125°C
片上存储器
- 4K闪存，在整个工作电压和温度范围内均可进行读取/编程/擦除操作
- 128字节RAM
- 安全电路
节电模式
- 两种低功耗停止模式，低功耗等待模式
时钟源选项
- 内部时钟源(ICS)模块
外设
- 中断优先级控制器(IPC)
- 模数转换器(ADC)
- 8通道
- 10位分辨率
- 2.5 µs转换时间
- 定时器/脉宽调制器模块(TPM)
- 1个40 MHz 6通道
- 1个40 MHz 1通道
- MTIM16—2个16位模数定时器
- 脉宽定时器(PWT)
- 2个16位PWT
- 驱动时钟可选择
- 正/负/周期捕获
- 2个5位可编程参考模拟比较器(PRACMP)，带8个可选输入，可作为正和负输入
- I²C模块，最大总线负载时运行速率最高达100 kbps
- 故障检测关闭(FDS)
- 检测到故障时关闭输出引脚
输入/输出
- 多达18个通用输入输出(GPIO)引脚，包括一个仅输出和一个仅输入引脚
- KBI—4引脚键盘中断模块
系统保护
- 计算机正常运行(COP)看门狗模块复位，可选择采用专用的1 kHz内部时钟源或总线时钟来运行
- 带复位或中断功能的低电压检测，开始点可选择
- 带复位功能的非法操作码检测
- 带复位功能的非法地址检测
- 闪存块保护
开发支持
- 单线后台调试接口
- 断点设置功能
- ICE调试模块
- 两个比较器
- 9个触发点
