FS26

滚动图片以放大

FS26系列汽车安全系统基础芯片（SBC）器件提供多种电源选择，可支持S32K3系列等入门和中端安全微控制器。FS26器件还支持其他针对汽车电气化的微控制器，如动力、底盘、功能安全和低端网关应用。

FS26具有多个开关式稳压器以及LDO稳压器，可为微控制器、传感器、外设IC和通信接口供电。FS26为系统提供高精度电压基准，并为两个独立的电压跟踪调节器提供基准电压。此外，各种功能可用于系统控制和诊断，如模拟多路复用器、GPIO和可选择的I/O唤醒事件、持续时间较长的定时器或SPI通信。

FS26符合ISO 26262标准，涵盖ASIL B和ASIL D安全完整性级别。它具有多个故障安全型输出，是以安全为导向的系统分区的一个完整部分，同时具有最新的按需潜在故障监测。

应用笔记

产品详情

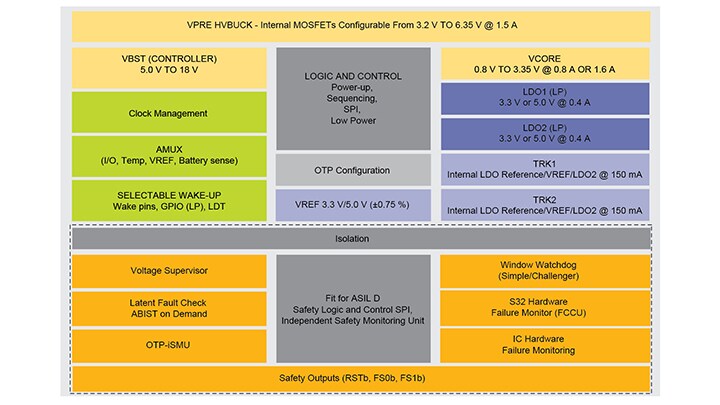

框图

FS26安全SBC框图

FS26 Safety SBC with Low Power Fit for ASIL D

获取框图PDF

特性

电源管理

最大DC输入电压为40V
借助其BOOST控制器进行严格的起动操作（3.2V电池）
低功耗关闭模式，睡眠电流非常低（典型值：30uA）
低功耗待机模式，VPRE激活。LDO1或LDO2可通过OTP配置选择激活（典型值：25uA）
多个开关式稳压器以及LDO稳压器，可为微控制器、传感器、外设IC和通信接口供电。

系统解决方案

可节省空间和降低复杂性的系统：LDT、AMUX、双跟踪器、Vref
长时间定时器（LDT）可设置，用于系统关闭/唤醒控制
可选唤醒源：WAKE/GPIO引脚、LDT或SPI活动

功能安全

可扩展的产品组合，涵盖汽车安全完整性等级ASIL B到ASIL D
在系统运行时启用潜在故障监测：按需ABIST
独立监测电路
微控制器监测专用接口
简单看门狗和Challenger看门狗功能
带潜在故障检测机制的安全输出（RSTB、FS0B、FS1B）

配置和支持

具有裸露焊盘的LQFP48引脚可优化散热管理
通过一次性编程（OTP）熔丝存储器进行永久设备定制
用于系统开发和评估的临时OTP模拟模式
可使用S32K3+FS26硬件和软件

产品长期供货计划

该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。汽车目标市场衍生产品包含在15年产品长期供货计划中。

部件编号包含： MFS2613AMBA0AD, MFS2613AMDA0AD, MFS2613AMDA2AD, MFS2613AMDA3AD, MFS2613AMDA4AD, MFS2613AMDA6AD, MFS2613AMDDCAD, MFS2621AMDABAD, MFS2623AMDA0AD, MFS2633AMBA0AD, MFS2633AMDA0AD.

对比表

型号	说明	OTP文件和报告	安全等级	封装
MFS2613AMDA2AD	S32K3 +FS26 EVB ASIL D S32K3X4EVB-Q257	DA2报告、编程和配置文件	ASIL D	HLQFP48
MFS2613AMDA2AD	S32K344 HVBMS参考设计	DA3报告、编程和配置文件	ASIL D	HLQFP48
MFS2613AMDA4AD	S32K3车身控制模块参考设计	DA4报告、编程和配置文件	ASIL D	HLQFP48
MFS2613AMDA4AD	S32K344 48V MC开发平台	DA6报告、编程和配置文件	ASIL D	HLQFP48
MFS2621AMDABAD	AURIX TC38x、TC29x	DAB报告、编程和配置文件	ASIL D	HLQFP48
MFS2613AMDDCAD	FS26+S32K324+SAJ1110+AG55X 5G T-BOX	DDC报告、编程和配置文件	ASIL D	HLQFP48

BYLink系统电源平台

这一平台促进了安全电源管理系统的设计，这得益于其可配置和可链接的设备组合。它将复杂的电源子系统简化为单一的智能解决方案。
了解有关此平台的更多信息

可用于不同品牌处理器的PMIC和SBC

无论您在开发汽车应用、工业应用还是消费应用，我们灵活可配置的解决方案都支持不同品牌处理器。
了解更多
