单缸小型发动机控制IC

MC33813 正常供应

恩智浦MC33813是发动机控制电源IC，可提供成本优化的解决方案，以管理单缸发动机。

  • 此IC包括5个驱动器，两个预驱动器，一个MCU 5.0V稳压器，一个受保护的外置传感器电源以及高度集成功能，满足了现代市场的需求。
  • 创新式VRS系统优化了起动条件下的抗噪性。
  • 所有输出都具有诊断和保护功能，使应用更安全地运行。
  • 该器件采用48引脚LQFP封装，带裸焊盘，占地空间最小。

查看产品图片

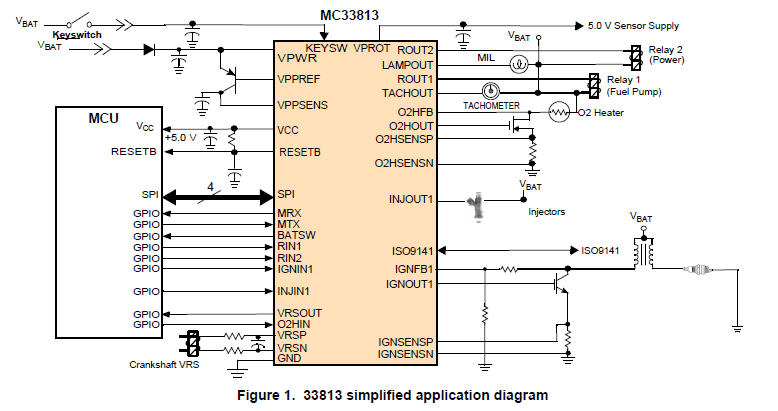

框图

One Cylinder Small Engine Control IC

One Cylinder Small Engine Control IC
获取框图PDF

功能

主要特性

  • 工作电压范围为4.5V < VPWR < 36V
  • 启动/关闭控制和上电时序逻辑，具有KEYSW输入
  • MCU电源：VCC是5.0V (±2.0%, 200 mA)的稳压电源
  • 传感器电源：VPROT (100 mA)是受VCC跟踪保护的传感器电源
  • 面向IGBT和通用栅极MOSFET的两个可配置的预驱动器，适用于点火和O2传感器(HEGO)加热器
  • PWM
  • 过流关断
  • 电池短路关断
  • 5个低边驱动器，具有全诊断、自我保护和PWM控制功能
  • 一个喷油器驱动器，导通电阻 = 0.6 Ω，ILIMIT = 1.8 A，可驱动典型的12 Ω高电阻喷油器
  • 继电器1驱动器，导通电阻 = 0.4 Ω，ILIMIT = 3.0 A，可驱动燃油泵
  • 继电器2驱动器，导通电阻 = 1.5 Ω，ILIMIT = 1.2 A，可驱动功率继电器
  • 灯泡驱动器，导通电阻 = 1.5 Ω，ILIMIT = 1.2 A，可驱动警示灯或LED
  • 可编程转速表驱动器，导通电阻 = 20 Ω, I中断电流 = 60 mA，可驱动转速器显示
  • 创新的可配置VRS调适电路，具有两种不同参数设置，分别用于发动机起动和运行模式以及可选自动模式，以改善起动条件下的抗噪性
  • 符合K-line (ISO9141)
  • MCU复位生成器和可编程看门狗
  • MCU接口：16位SPI和并行接口，具有5.0V IO功能

购买/参数

1 结果

包含 0 不推荐用于新设计

部件

展开描述

订购

计算机辅助设计模型

状态

封装类型

封装端接数

预算报价（不含税）

通道数

保护

Drain-to-Source On Resistance (Typ) (mOhm) (RDS(ON))

负载电源电压（最小）（V）

负载电源电压（最大）（V）

电源电压[最小]（V）

电源电压[最大]（V）

MC33813AE
数据手册

正常供应

HLQFP48

48

1K @ CNY16.87

1

overcurrent, overvoltage, short-circuit, undervoltage

400, 1500, 20000

4.5

36

6

18

文档

快速参考恩智浦 文档类别.

筛选条件

5 文件

紧凑列表

应用笔记 (2)
数据手册 (1)
简介 (1)
选型指南 (1)

设计文件

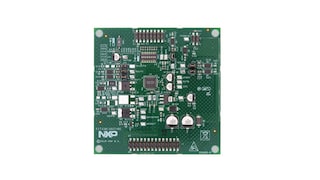

硬件
