TEA176x_集成反馈和保护功能的同步整流控制器。

产品详情

框图

TEA1761T/TEA1762T

获取框图PDF

功能

主要特性

结合同步整流和主反馈控制功能。
供电电压范围宽（8.6V～38V）
集成度高，外围组件少
光耦合器输出电压范围宽（3.5V～38V）
适用于电压控制的精确内部电压基准（1%以内）
使用独立的感应地线，精确感应电压
驱动输出电压高达10V，可以驱动各种品牌的MOSFET，大幅降低RDSon
基准电压输出引脚
低电流消耗
从空载到满载均具有极高的系统效率
欠压保护
通用的保护用途输入引脚
内部过温保护

恩智浦GreenChip

此产品是恩智浦GreenChip产品组合的一部分，此计划针对移动计算应用的能效进行优化，专注于高功率密度、功能安全和可靠性。

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别.

9 文件

紧凑列表

SO8; Reel pack; SMD, 13" Q1/T1 Standard product orientation Orderable part number ending ,118 or J Ordering code (12NC) ending 118[SOT96-1_118]

PDFApr 19, 2013版本更新 2.0

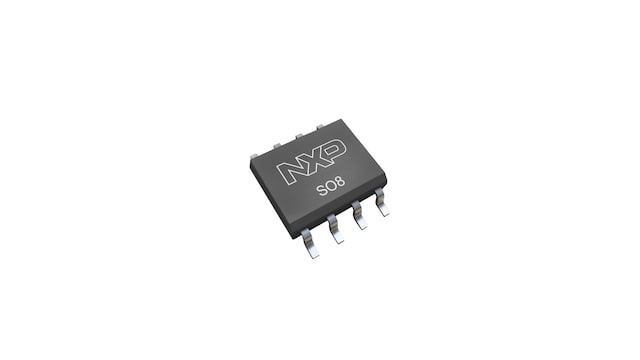

Plastic, small outline package; 8 terminals; 1.27 mm pitch; 4.9 mm x 3.9 mm x 1.75 mm body[SOT96-1]

PDFJan 9, 2017版本更新 1.1

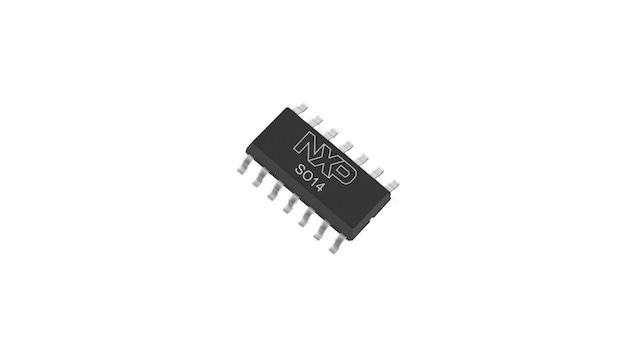

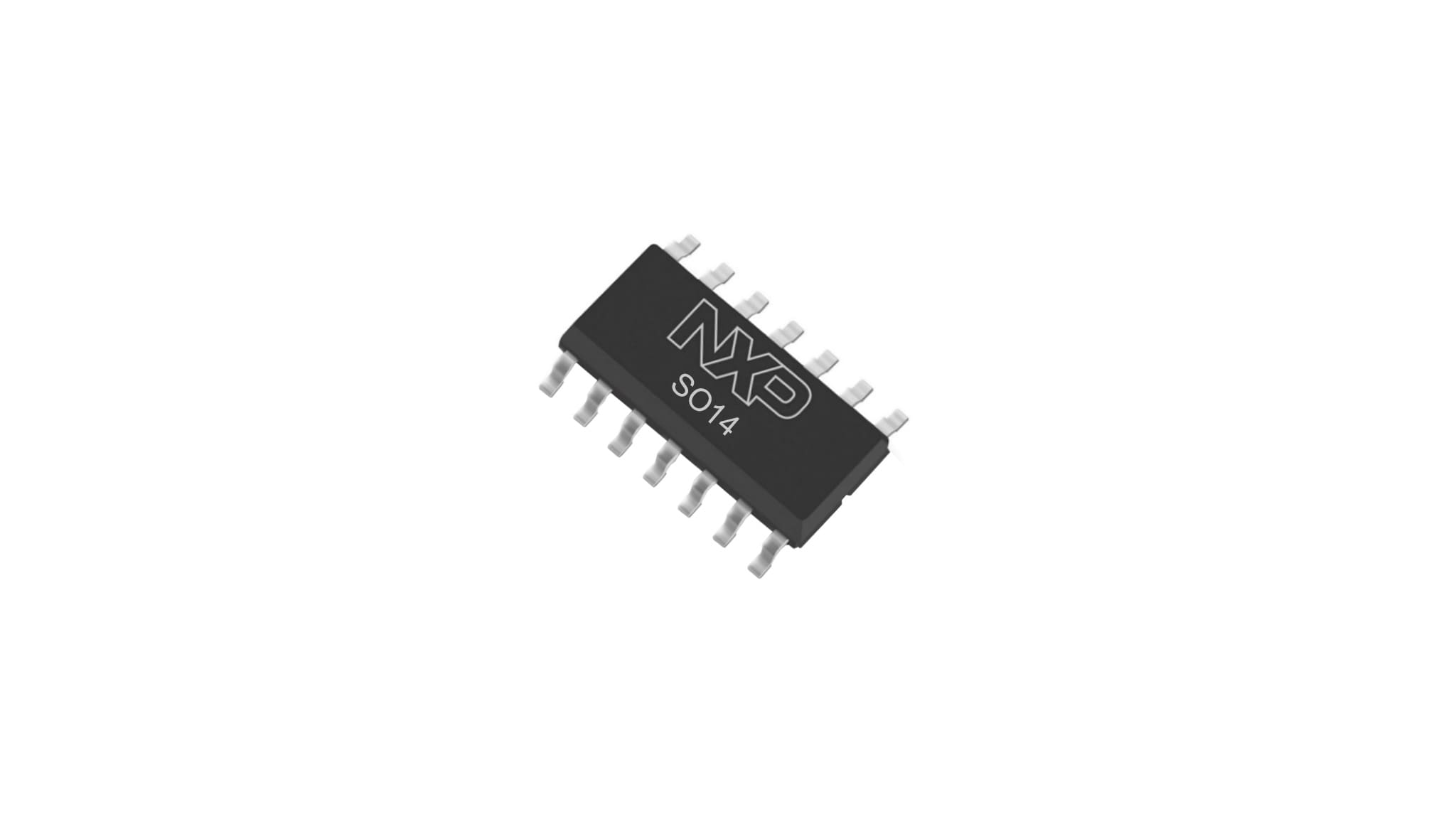

plastic small outline package; 14 leads; body width 3.9 mm[SOT108-1]

PDFFeb 8, 2016版本更新 1.0

GreenChip TEA1761 synchronous rectification and feedback controller[AN10580]

PDFMar 19, 2008版本更新 1.0

Wave Soldering Profile[WAVE_SOLDERING_PROFILE]

PDFJul 1, 2016版本更新 3.0
Footprint for Wave Soldering[SO-SOJ-WAVE]

PDFOct 8, 2009版本更新 1.0
Footprint for reflow soldering[SO-SOJ-REFLOW]

PDFOct 8, 2009版本更新 1.0

GreenChip synchronous rectifier controller[TEA1761T]

PDFApr 25, 2007版本更新 1.0
GreenChip synchronous rectifier controller[TEA1762T]

PDFApr 24, 2007版本更新 2.0

设计资源

设计文件

收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。

硬件

快速参考恩智浦板类型.

2 硬件

硅设备/组件
165W Battery Charger

165W Battery Charger solution customize to Lithium or Lead acid battery charger. It feature MCU controller to manage the Current ,Voltage and temperature on batter charg...

By Sinota technology Co. ,LTD Gold 合作伙伴
硅设备/组件
30W Dual Port PD Charger

30W 30W Dual Port PD Charger featured Type-C and USB A two port, Type-C port support PD3.0/PPS/QC4.0 27W output ,and USB-A port with 12W max output power.

By Sinota technology Co. ,LTD Gold 合作伙伴

要查找支持该产品的其他合作伙伴产品，请访问我们的合作伙伴市场.
