GreenChip同步整流器控制器
TEA1993TS是适用于开关电源的新一代同步整流器(SR)控制器IC，采用自适应栅极驱动器，可在任何负载下实现高效率。
TEA1993TS是一款专门用于反激式转换器备用侧同步整流的控制器IC。它集成了感测级和驱动器级，用来驱动SR MOSFET，而SR MOSFET对次级变压器绕组的输出进行整流。
TEA1993TS可以为低输出电压的电池充电应用或高侧整流应用生成自己的电源电压。
TEA1993TS采用硅绝缘(SOI)工艺制成。
TEA1993TS适用于反激式电源。在此类应用中，它可以驱动外部同步整流MOSFET，替代变压器次级绕组上的电压整流二极管。
产品详情
功能
主要特性
- 自适应栅极驱动，可在任何负载下实现最高效率
- 空载运行时的典型电源电流低于200μA
- 在低至0V的宽输出电压范围内运行
- 漏极感应引脚，能够处理高达120 V的输入电压
- 低输出电压运行时的自动供电
- 高侧整流时的自动供电，无需使用辅助绕组
- 采用标准和逻辑级SR MOSFET来运行
- 支持USB BC、USB PD和Quick Charge应用
- TSOP6封装
- 自适应栅极驱动，可在导通结束时快速关断
- 欠压锁定(UVLO)，带有有源栅极下拉
部件编号包含： TEA1993TS.
相关产品
TEA19363LT
GreenChip SMPS primary side control IC
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
3 硬件
-

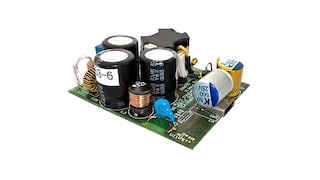

评估板和开发板TEA1936xDB1521——USB PD 45W移动充电
-
评估板和开发板TEA1936xDB1520——USB PD 27W移动充电
-

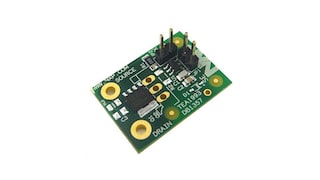

评估板和开发板TEA1993TS USB PD反激同步整流控制器
